Datos técnicos
| General | |
|---|---|
| Estructura | Coaxial Probe |
| Tipo/Familia | HF66 |
| Paso (mm/mil) | 9,00 / 354 |
| Temperatura | -45°C...+100°C |
| Dimensiones | |
|---|---|
| Longitud total (mm) | 32.8 |
| Altura sobresaliente (mm) | 20.3 |
| Diámetro del estilo de punta (mm) | 2.6 |
| Diámetro del casquillo (mm) | 4.2 |
| Diámetro del collar (mm) | 15 |
| Diámetro del anillo de presión (mm) | 15 |
| Distancia interior/exterior (mm) | 0.2 |
| Diámetro del estilo de punta (mm) 2 | 0.45 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 05 |
| Estilo de punta 2 | 16 |
| Material del émbolo | Brass |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Beryllium copper |
| Recubrimiento del casquillo | Gold |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Uncoated |
| Material del émbolo 2 | Beryllium copper |
| Recubrimiento del émbolo 2 | Gold |
| Material del resorte 2 | Spring steel |
| Recubrimiento del resorte 2 | Gold |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 240 |
| Fuerza del resorte (cN) | 360 |
| Recorrido nominal (mm) | 2 |
| Recorrido máximo (mm) | 3 |
| Tamaño de herramienta (mm) | 5,0 |
| Conexión | Jack |
| DUT | HSC |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 0.5 |
| Impedancia (Ω) | 50 |
| Frecuencia (GHz) | 6 |
| Corriente continua (A) 2 | 0.1 |
| Especificaciones de contactos internos | |
|---|---|
| Recorrido nominal (mm) 2 | 0.5 |
| Recorrido máximo (mm) 2 | 0.8 |
| Precarga (cN) 2 | 95 |
| Fuerza del resorte (cN) 2 | 120 |

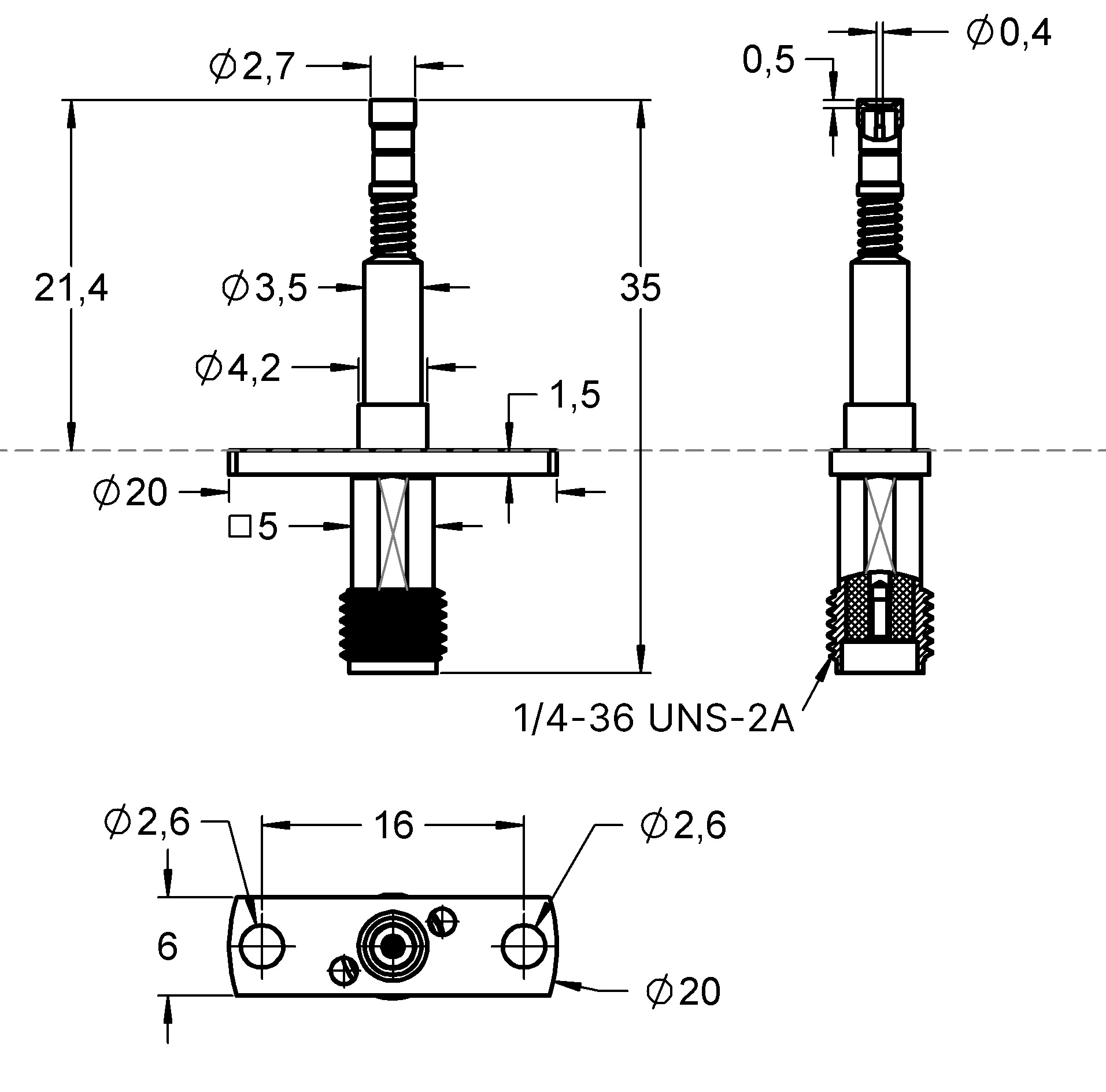

Gráficos
