Datos técnicos
| General | |
|---|---|

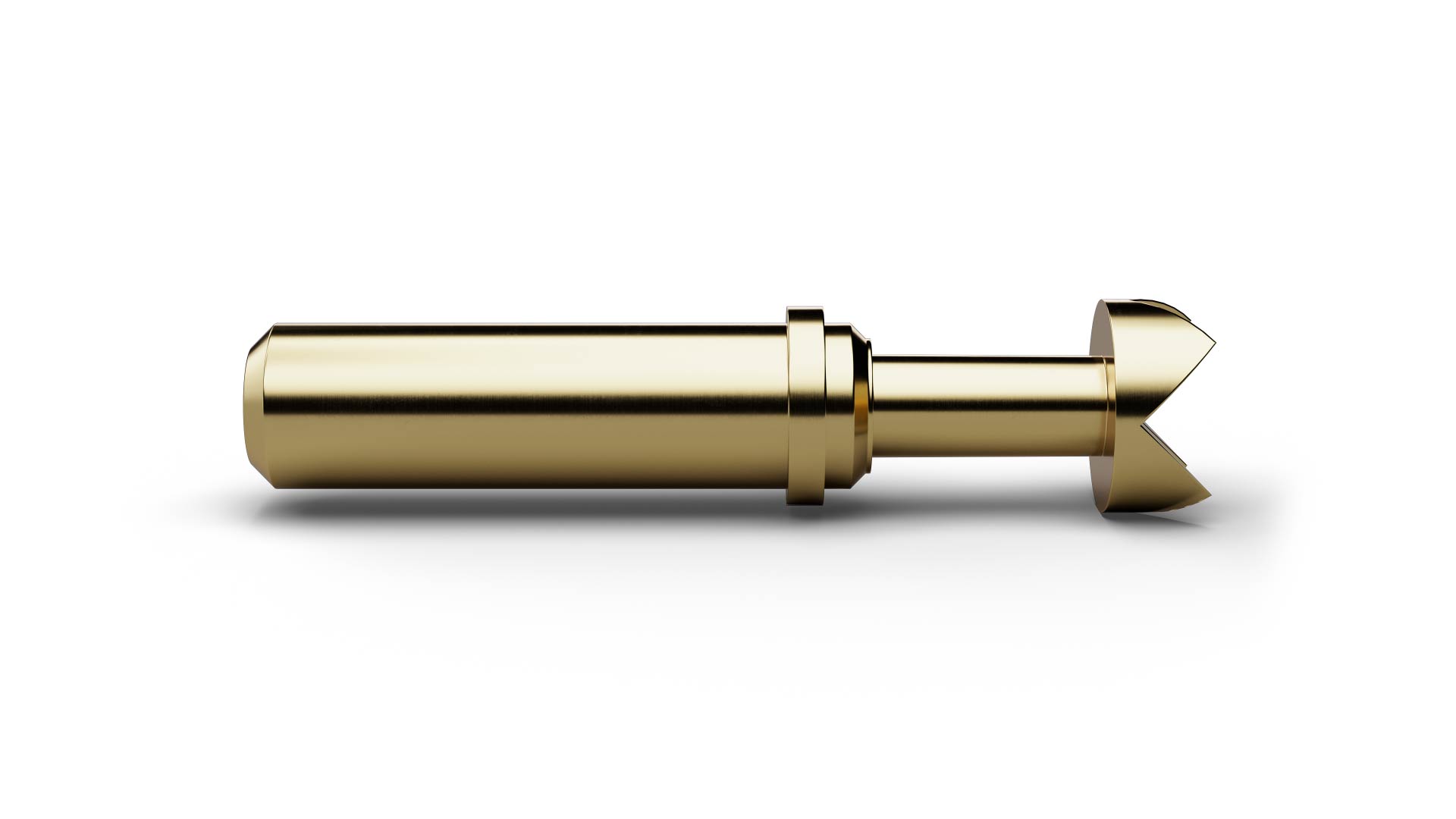

| Estructura | Basic Contact Probe |
| Tipo/Familia | P-T / P140T-L080 |
| Paso (mm/mil) | 2,20 / 87 |
| Temperatura | -45°C...+200°C |

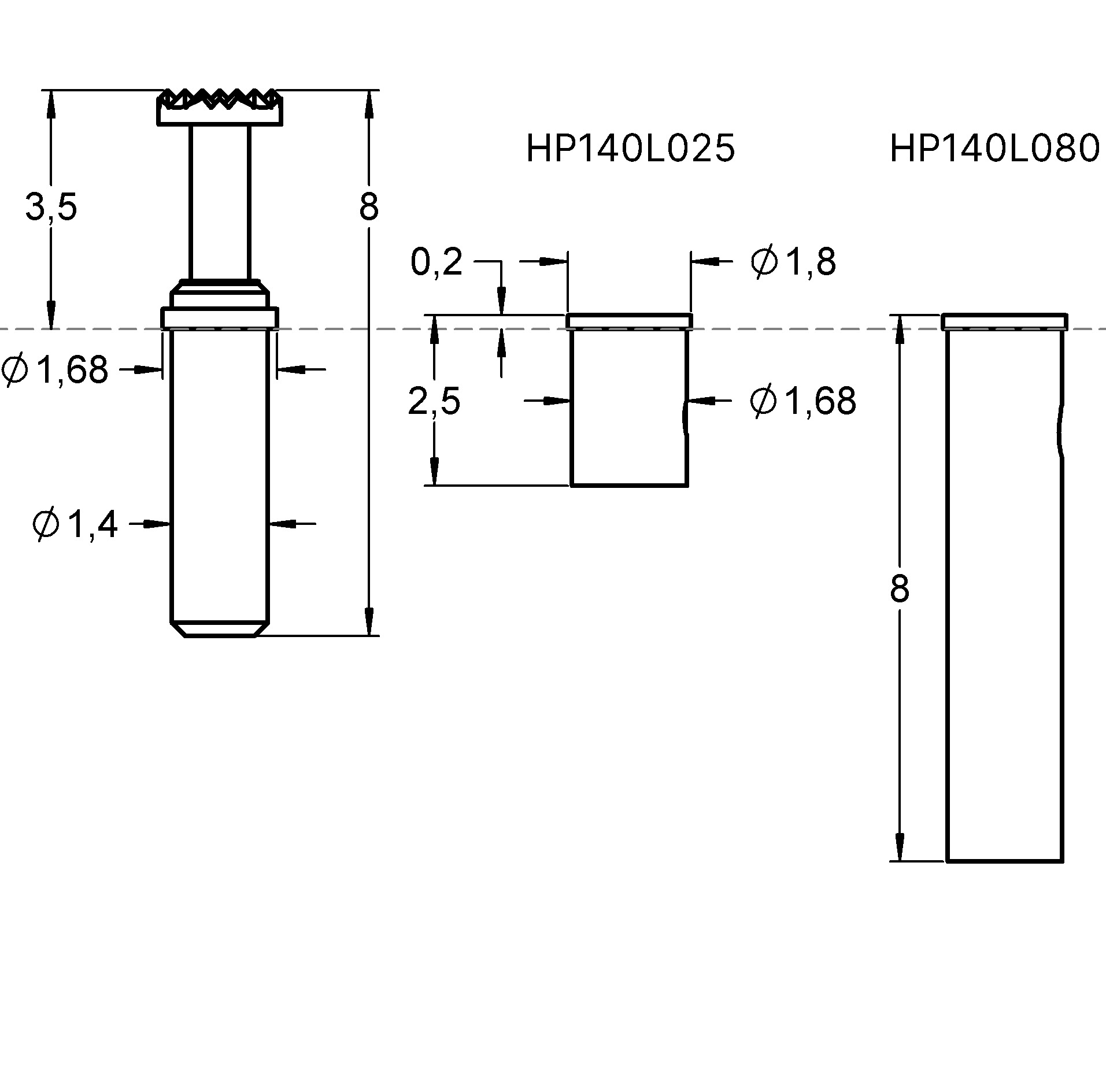

| Dimensiones | |
|---|---|
| Longitud total (mm) | 8 |
| Altura sobresaliente (mm) | 3.5 |
| Diámetro del estilo de punta (mm) | 1.8 |
| Diámetro del casquillo (mm) | 1.4 |
| Diámetro del collar (mm) | 1.68 |
| Diámetro del anillo de presión (mm) | 1.68 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 28 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | High-grade steel |
| Recubrimiento del resorte | Gold |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 40 |
| Fuerza del resorte (cN) | 120 |
| Recorrido nominal (mm) | 1.2 |
| Recorrido máximo (mm) | 2 |
| Precisión de punteo +/- (mm) | 0.08 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 8 |
| Resistencia de contacto típica (mΩ) | 100 |
Gráficos
