Datos técnicos
| General | |
|---|---|

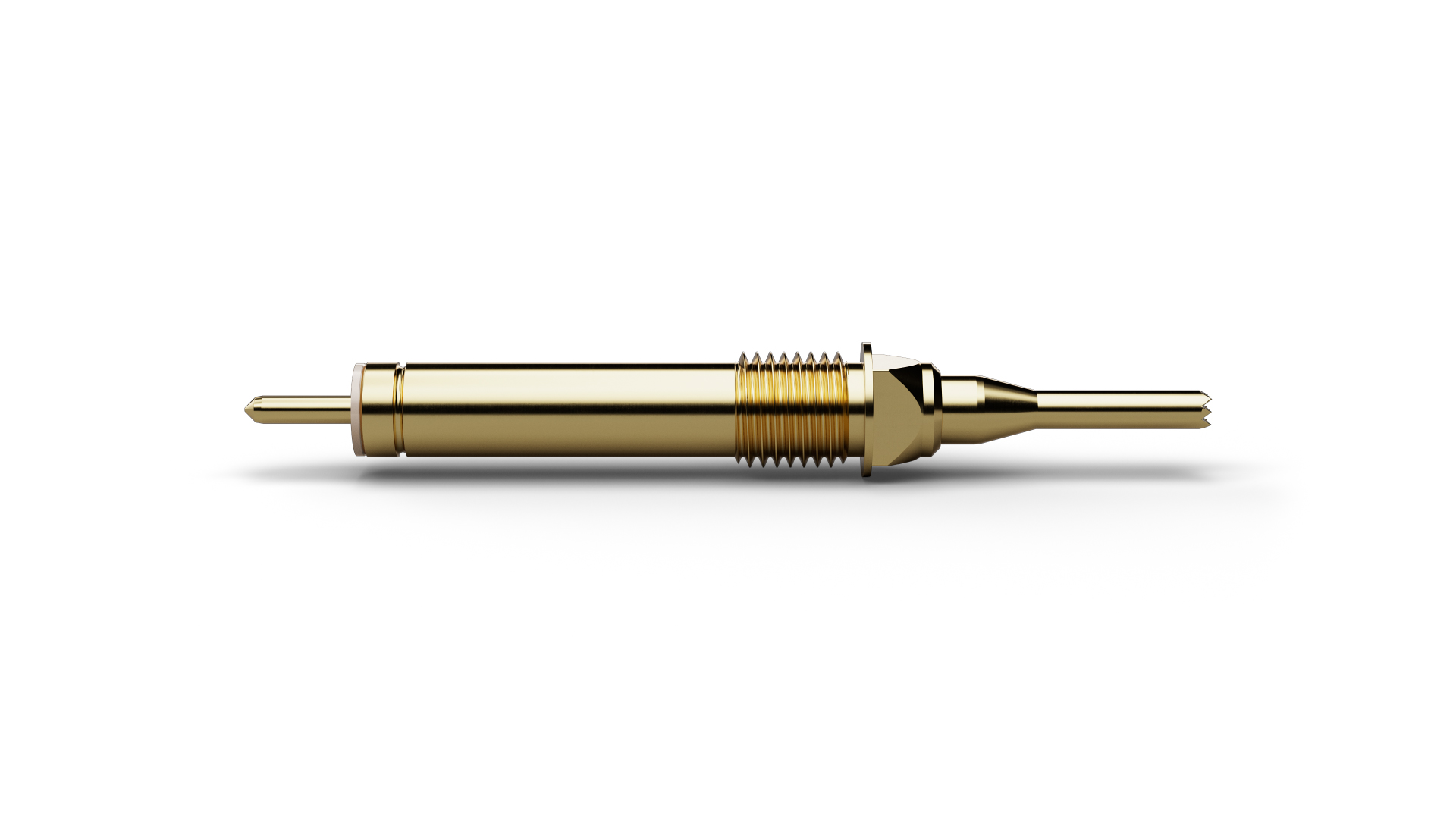

| Estructura | Basic Contact Probe |
| Tipo/Familia | F887-NO |
| Paso (mm/mil) | 4,00 / 157 |
| Temperatura | -45°C...+100°C |
| Definición adicional | S2 |

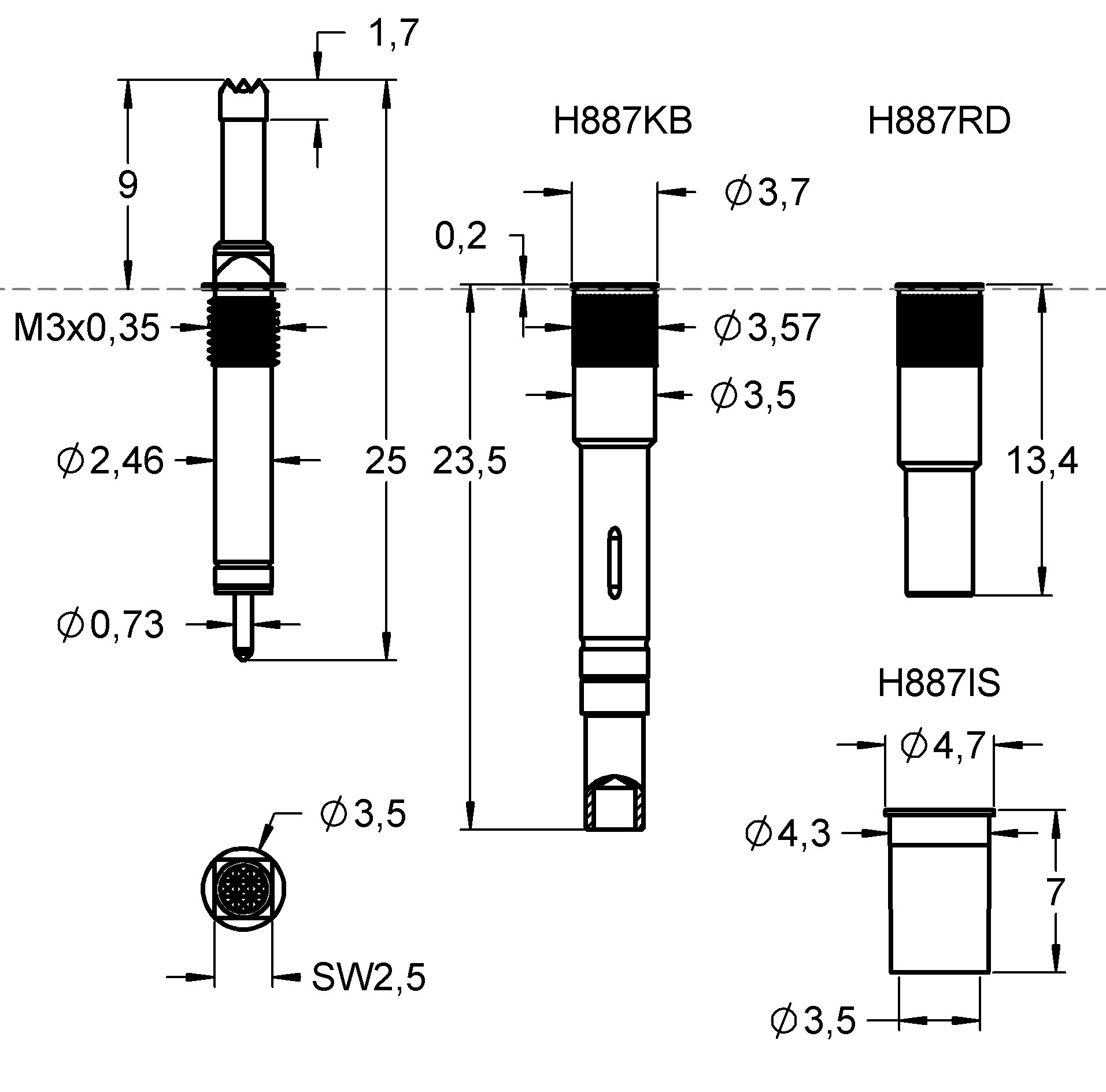

| Dimensiones | |
|---|---|
| Longitud total (mm) | 25 |
| Altura sobresaliente (mm) | 9 |
| Diámetro del estilo de punta (mm) | 1 |
| Diámetro del casquillo (mm) | 2.46 |
| Diámetro del collar (mm) | 3.5 |
| Diámetro del anillo de presión (mm) | 3.5 |
| Materiales y superficies | |
|---|---|
| Estilo de punta | 06 |
| Material del émbolo | Beryllium copper |
| Recubrimiento del émbolo | Gold |
| Material del casquillo | Brass |
| Recubrimiento del casquillo | Gold |
| Material del resorte | Spring steel |
| Recubrimiento del resorte | Silver |
| Especificaciones mecánicas | |
|---|---|
| Precarga (cN) | 60 |
| Fuerza del resorte (cN) | 150 |
| Recorrido nominal (mm) | 4 |
| Recorrido máximo (mm) | 5 |
| Precisión de punteo +/- (mm) | 0.1 |
| Rosca | M3X0,35 |
| Tamaño de herramienta (mm) | 2,5 |
| Especificaciones eléctricas | |
|---|---|
| Corriente continua (A) | 10 |
| Resistencia de contacto típica (mΩ) | 40 |
| Recorrido del interruptor (mm) | 1.7 |
| Corriente continua (A) 2 | 1 |
