Données techniques
| Généralités | |
|---|---|

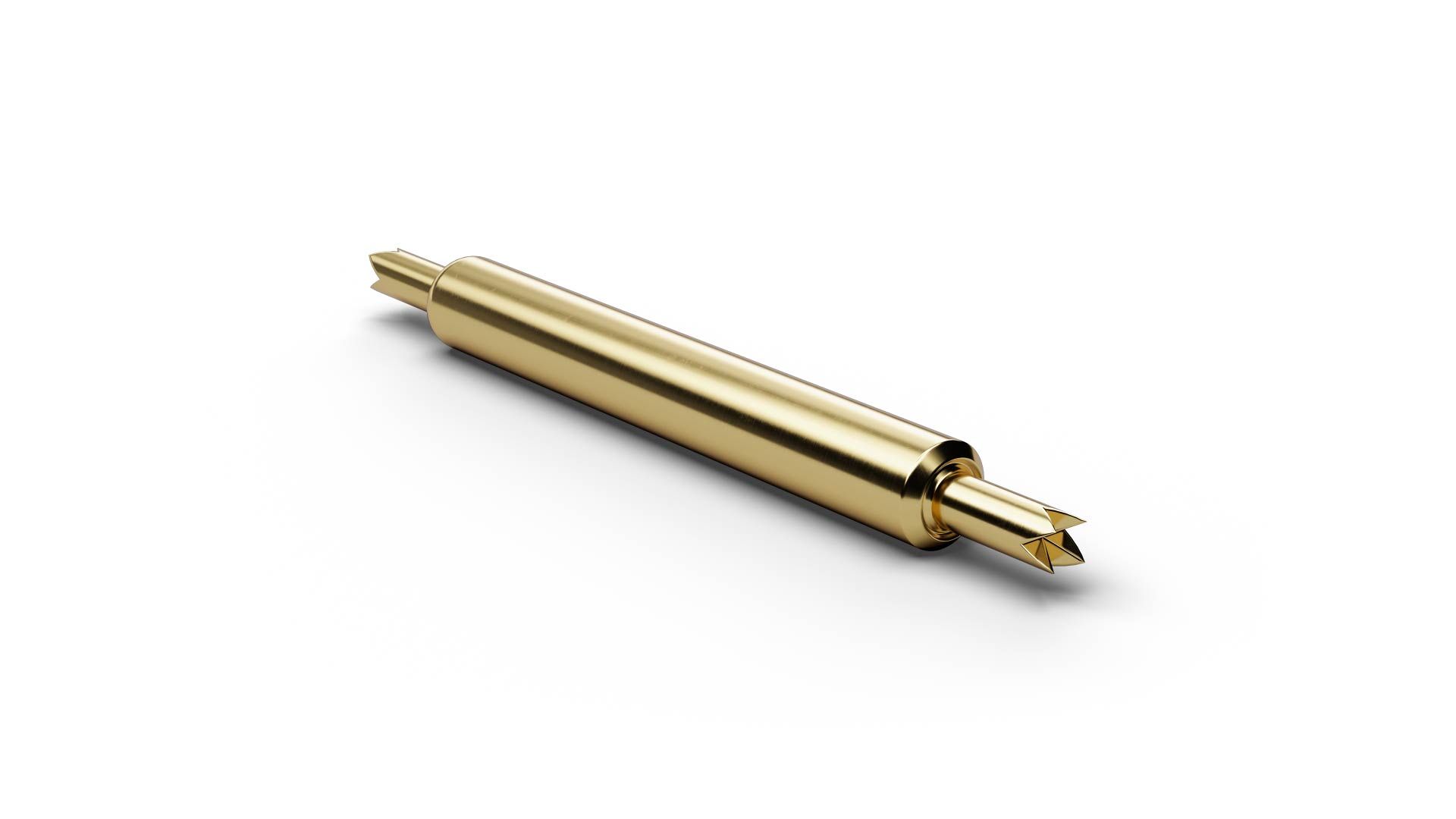

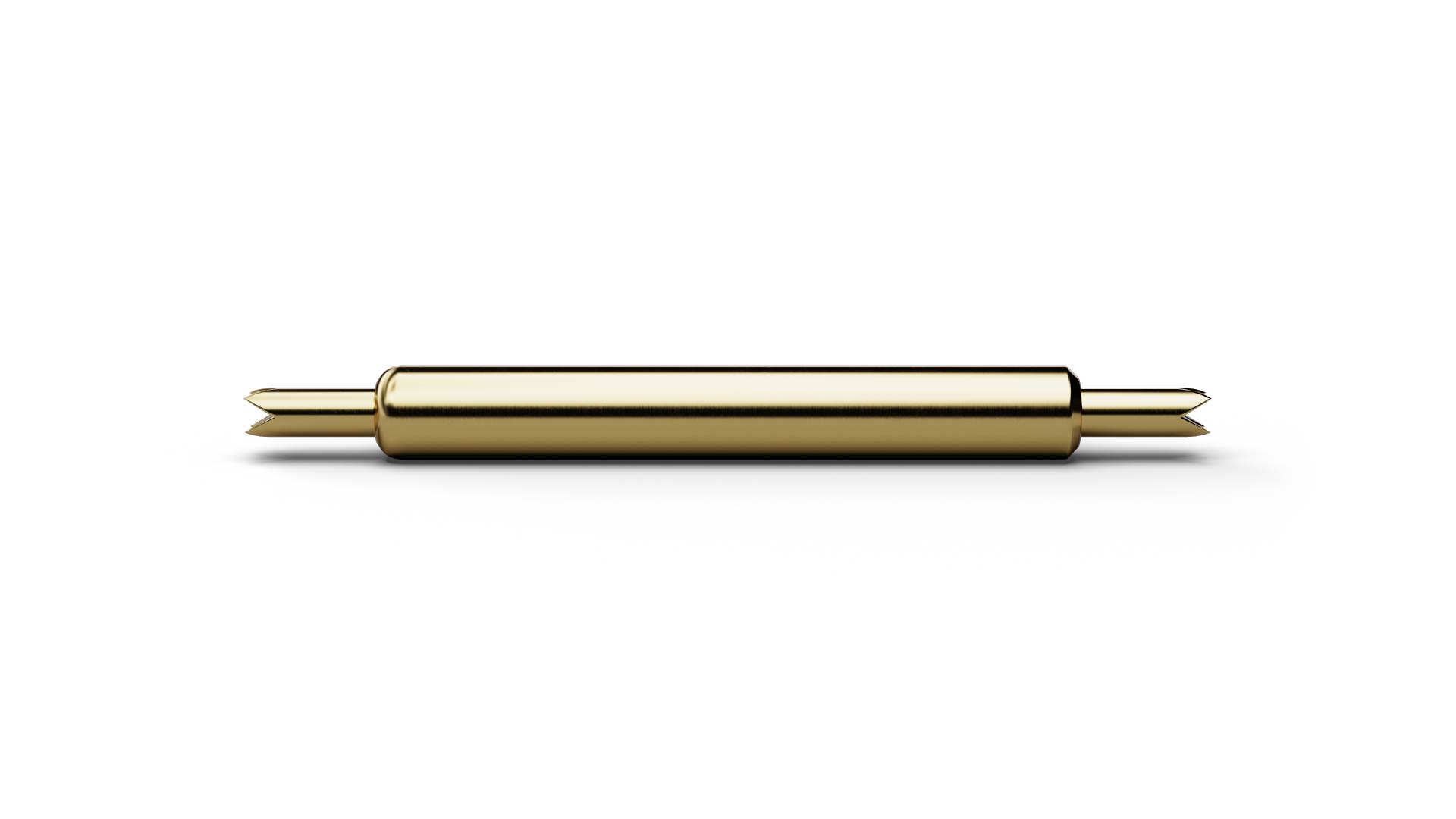

| Structure | Double Plunger Probe |
| Type/famille | FP-D |
| Pas (mm/mil) | 0,75 / 30 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 5.9 |
| Hauteur hors tout (mm) | 0.8 |
| Diamètre du style de pointe (mm) | 0.3 |
| Diamètre du fût (mm) | 0.58 |
| Diamètre du style de pointe (mm) 2 | 0.3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 29 |
| Style de pointe 2 | 29 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 20 |
| Force du ressort (cN) | 40 |
| Course nominale (mm) | 0.5 |
| Course maximale (mm) | 1 |
| Précision de pointage +/- (mm) | 0.09 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3.5 |
| Résistance de contact typique (mΩ) | 50 |
