Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | HCE06F |
| Pas (mm/mil) | 12,0 / 472 |
| Température | -45°C...+200°C |
| Définition complémentaire | G |

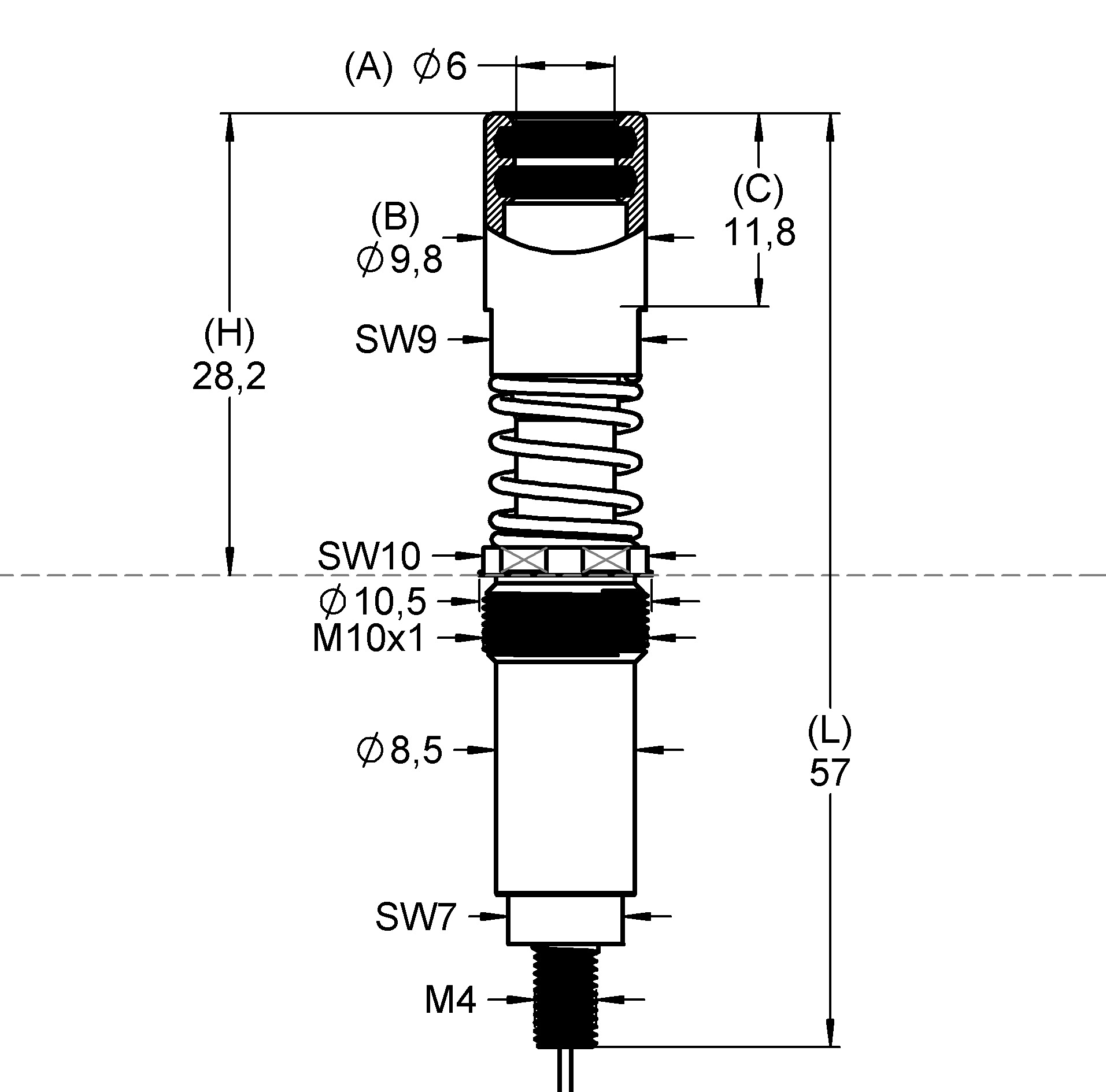

| Dimensions | |
|---|---|
| Longueur totale (mm) | 57 |
| Hauteur hors tout (mm) | 28.2 |
| Diamètre du style de pointe (mm) | 6 |
| Diamètre du fût (mm) | 8.5 |
| Diamètre du collet (mm) | 10.5 |
| Diamètre de la bague de serrage (mm) | 10.5 |
| Diamètre du style de pointe (mm) 2 | 5.94 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 52 |
| Style de pointe 2 | 55 |
| Matériau du piston | Brass |
| Revêtement du piston | Silver |
| Matériau du fût | Brass |
| Revêtement du fût | Uncoated |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 1400 |
| Force du ressort (cN) | 2400 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Filetage | M10X1 |
| Taille d’outil (mm) | 10 |
| DUT | HVSL-6000 MALE |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 70 |
| Résistance de contact typique (mΩ) | 5 |
| Courant continu (A) 2 | 2 |
| Résistance de contact typique (mΩ) 2 | 10 |

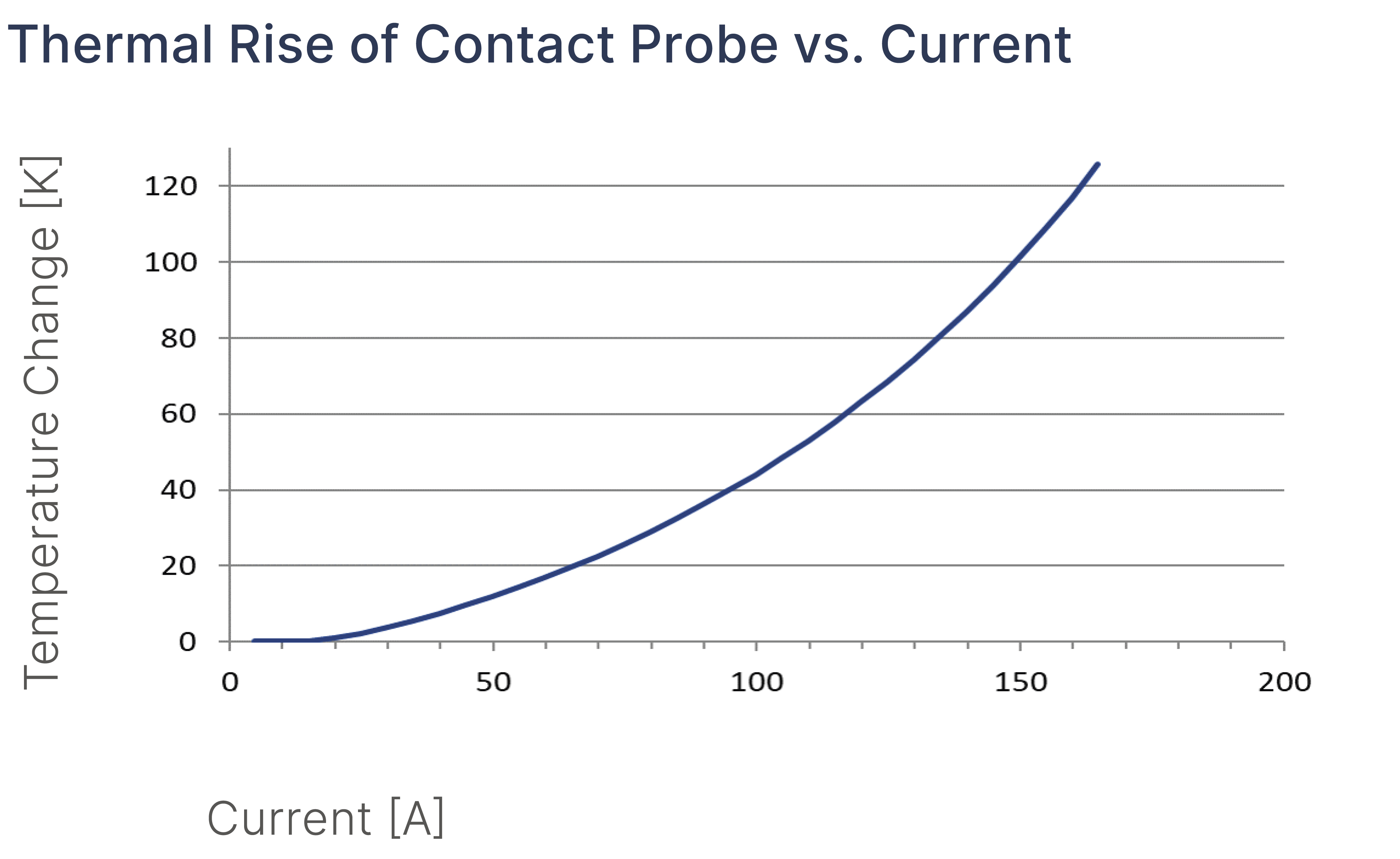

Graphiques
Beschreibung des Produkts

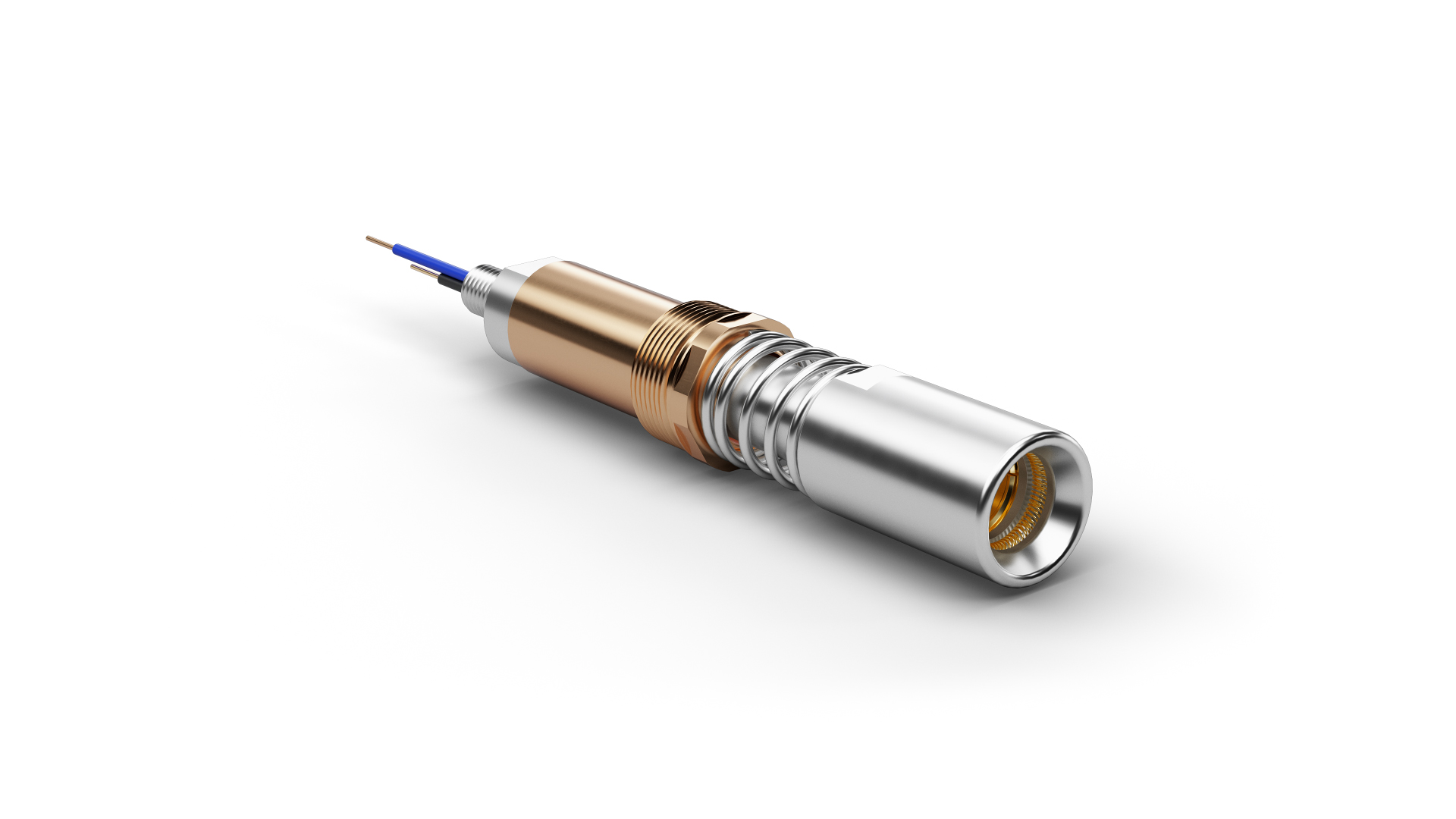

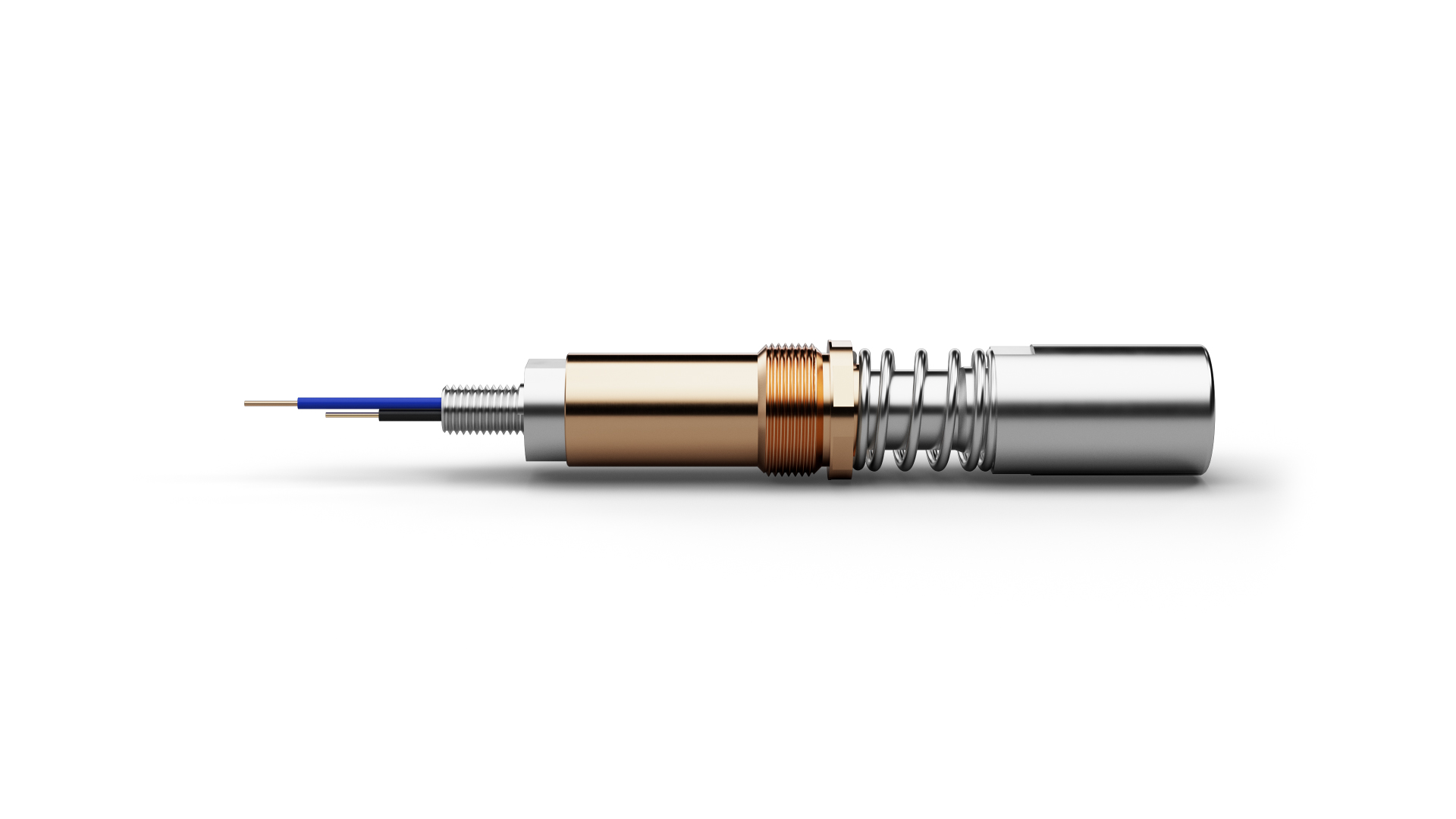

The High Current Probe HCE06FG52S24E107 (item number 1039758) is designed for safe transmission of high electrical currents in test and contacting applications. HCE06FG52S24E107 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCE06FG52S24E107, contact resistance, contact force and thermal behavior must be considered together because they influence voltage drop and temperature rise at the contact point. The intended application area for HCE06FG52S24E107 includes connector testing. The probe is rated for 70 A continuous current with a typical contact resistance of 5 mΩ. For HCE06FG52S24E107, spring force is 2400 cN at a nominal travel of 4 mm.
