Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F050 |
| Pas (mm/mil) | 1,27 /50 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 43.2 |
| Hauteur hors tout (mm) | 6.9 |
| Diamètre du style de pointe (mm) | 0.9 |
| Diamètre du fût (mm) | 0.78 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 15 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4.3 |
| Course maximale (mm) | 6.4 |
| Précision de pointage +/- (mm) | 0.05 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
| Résistance de contact typique (mΩ) | 20 |
Graphiques
Beschreibung des Produkts

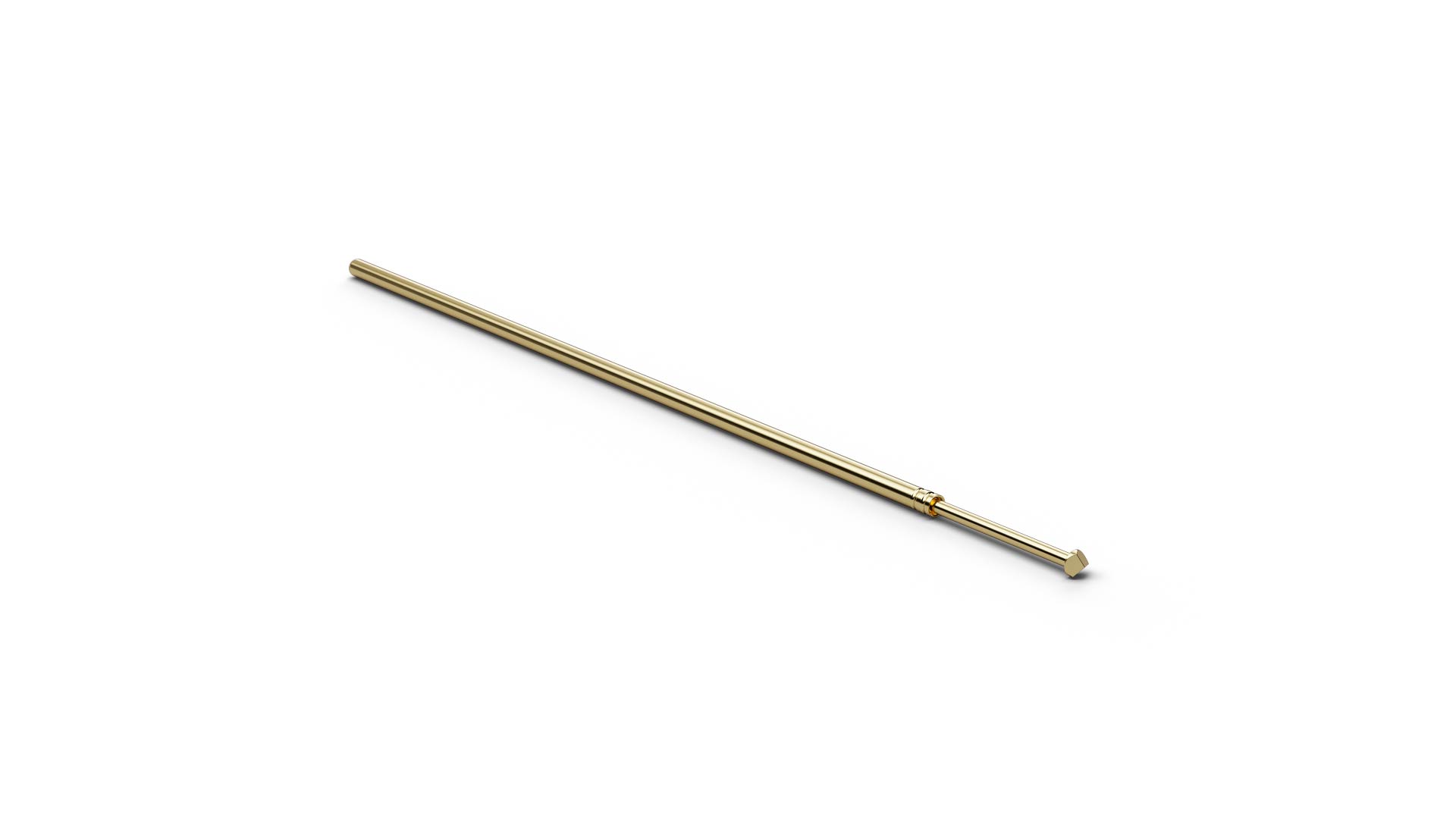

The Basic Contact Probe F05015B090G150 (item number 1134074) is designed for repeated contacting of test points in electronic test fixtures. With tip style 15 (Triangular 45° stepped), F05015B090G150 combines ICT/FCT use with a geometry intended for vias and solder pads where sharp edges can penetrate flux residues or oxide layers. F05015B090G150 combines a pitch of 1.27 mm / 50 mil with tip style 15 (Triangular 45° stepped) and a tip diameter of 0.9 mm. For F05015B090G150, spring force is 150 cN at a nominal travel of 4.3 mm. The continuous-current rating of F05015B090G150 is 3 A.
