Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F504 |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 21.7 |
| Hauteur hors tout (mm) | 3.2 |
| Diamètre du style de pointe (mm) | 1.05 |
| Diamètre du fût (mm) | 1.37 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 18 |
| Matériau de la pointe | Beryllium copper |
| Revêtement de la pointe | Gold |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Nickel |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 40 |
| Force du ressort (cN) | 130 |
| Course nominale (mm) | 2.4 |
| Course maximale (mm) | 3.2 |
Graphiques
Beschreibung des Produkts

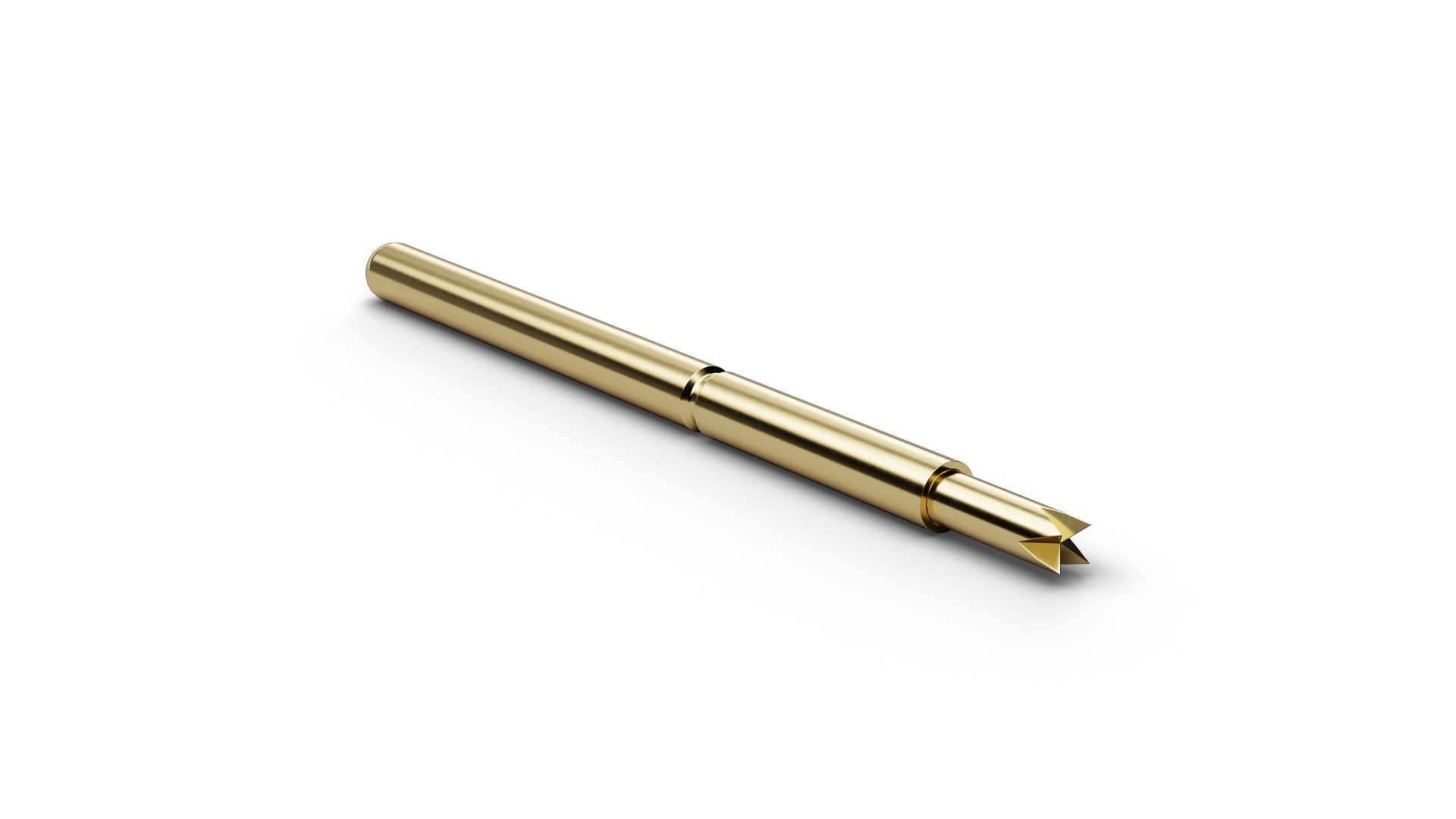

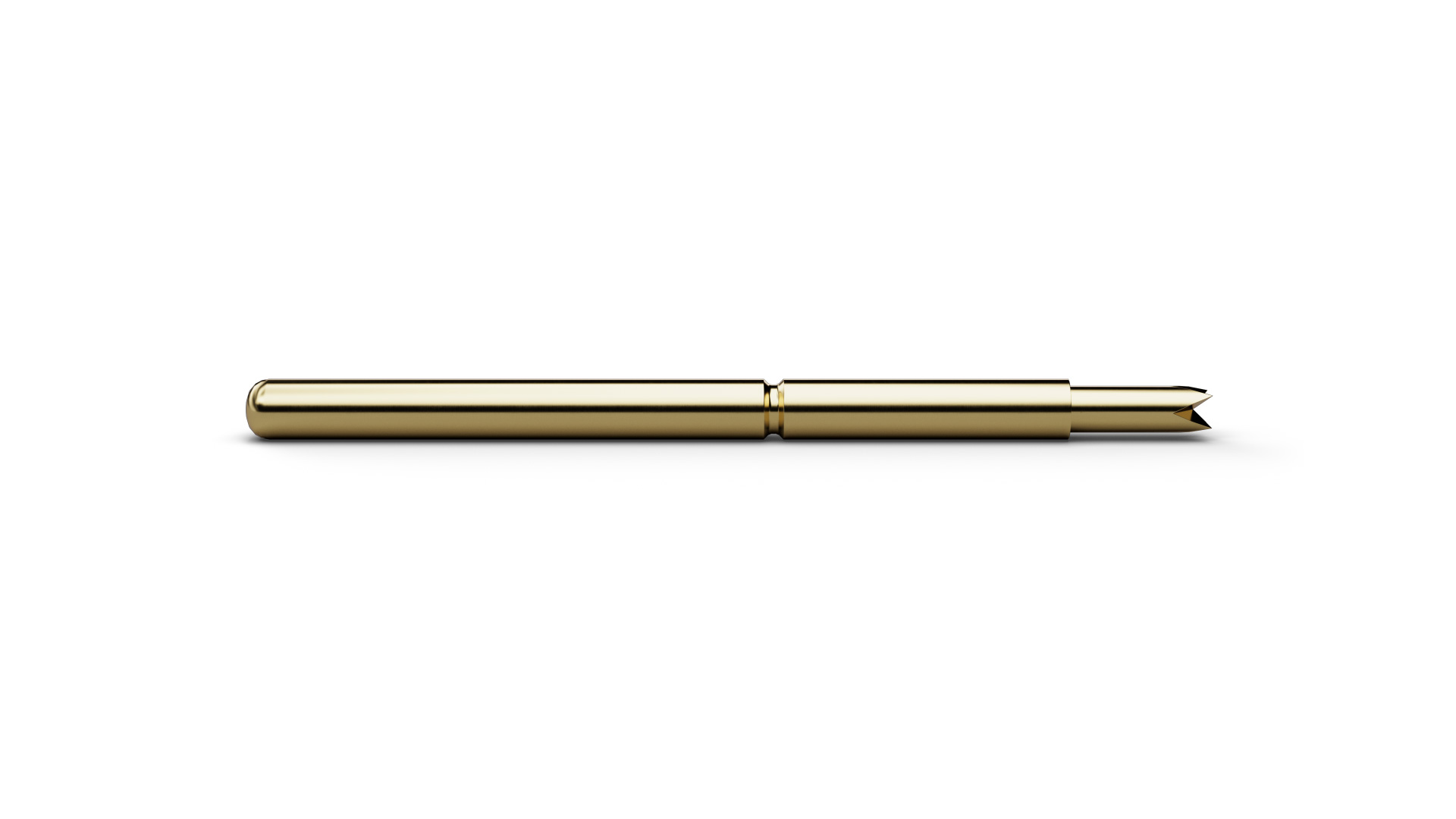

As an Interface Probe, F50418B105G130L217 (item number 1164315) provides a repeatable electrical connection within the test interface. F50418B105G130L217 provides a standardized contact or interface element for repeatable transfer of test and measurement signals between fixture and test system. Tip style 18 (Conical 30°) has a diameter of 1.05 mm. F50418B105G130L217 operates with 130 cN spring force and 2.4 mm nominal travel. The plunger in F50418B105G130L217 is made of beryllium copper and is gold-plated.
