Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Double Plunger Probe |
| Loại/dòng sản phẩm | FP-D |
| Bước (mm/mil) | 0,50 / 20 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 24.3 |
| Chiều cao nhô ra (mm) | 4 |
| Đường kính đầu mũi (mm) | 0.27 |
| Đường kính thân (mm) | 0.38 |
| Đường kính đầu mũi (mm) 2 | 0.27 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Kiểu đầu kim 2 | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Longtime Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 10 |
| Lực lò xo (cN) | 50 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.04 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1 |
| Điện trở tiếp xúc điển hình (mOhm) | 250 |
Đồ họa
Beschreibung des Produkts

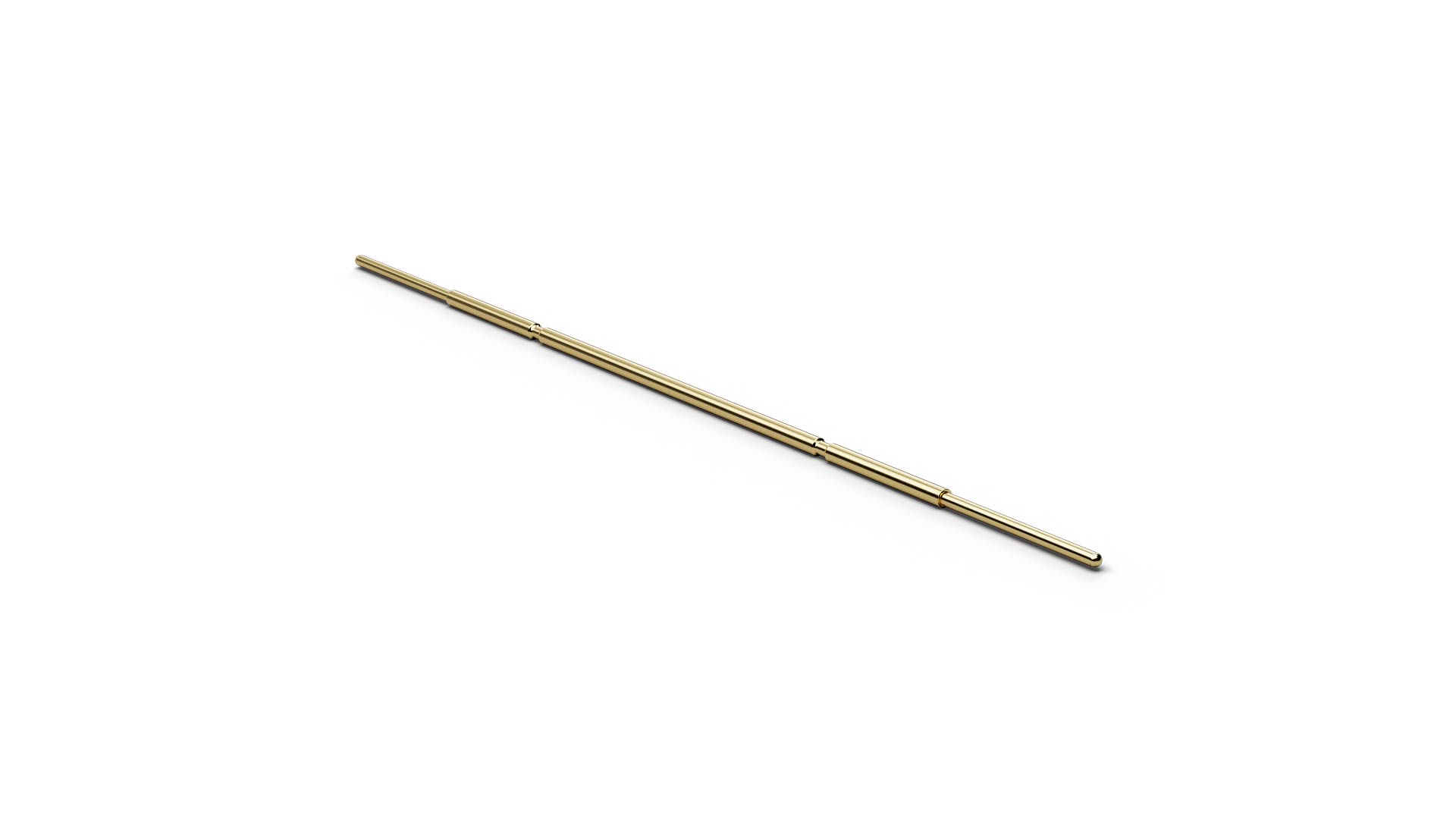

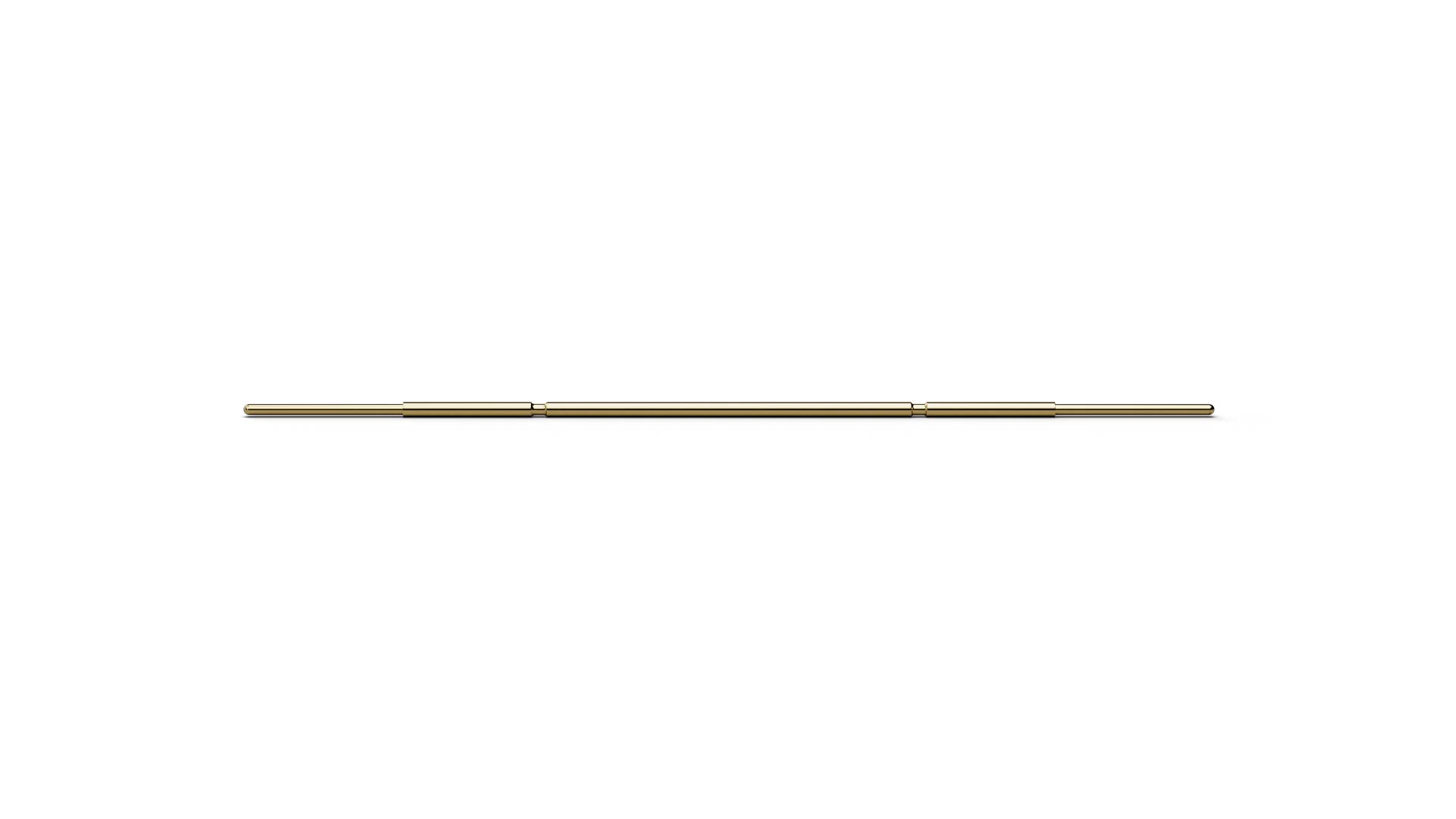

The Fine Pitch Double Plunger Probe FP380D1111B027L050L243 (item number 1003137) is designed for precise contacting where installation space is limited. Tip style 11 (Spherical) targets FP380D1111B027L050L243 at clean, sensitive contact surfaces; Fine Pitch Probes are used, among other applications, in semiconductor final test, WLCSP solutions, MEMS and micro-PCB testing. In FP380D1111B027L050L243, the double-plunger design provides spring-loaded contacting on both sides and can compensate for mechanical tolerances in compact interfaces. Key design data for FP380D1111B027L050L243 includes pitch 0.5 mm / 20 mil, spring force 50 cN, continuous current 1 A.
