Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F785 |
| Bước (mm/mil) | 3,50 / 138 |
| Nhiệt độ | -45°C...+80°C |
| Định nghĩa bổ sung | L |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 44 |
| Chiều cao nhô ra (mm) | 22 |
| Đường kính đầu mũi (mm) | 2.3 |
| Đường kính thân (mm) | 2.65 |
| Đường kính cổ (mm) | 3 |
| Đường kính vòng ép (mm) | 3 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 14 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 80 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 6.4 |
| Hành trình tối đa (mm) | 8 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 10 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

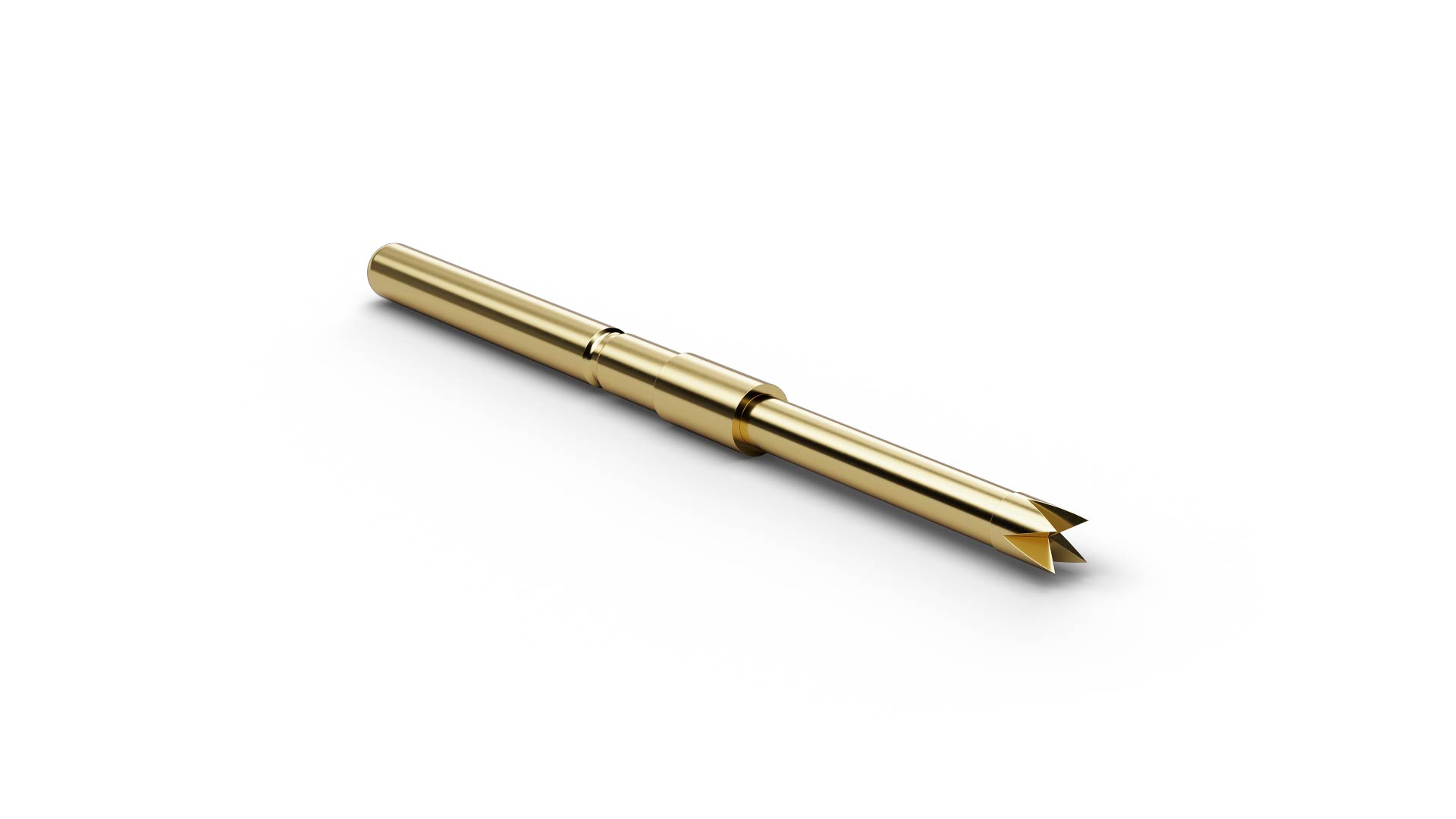

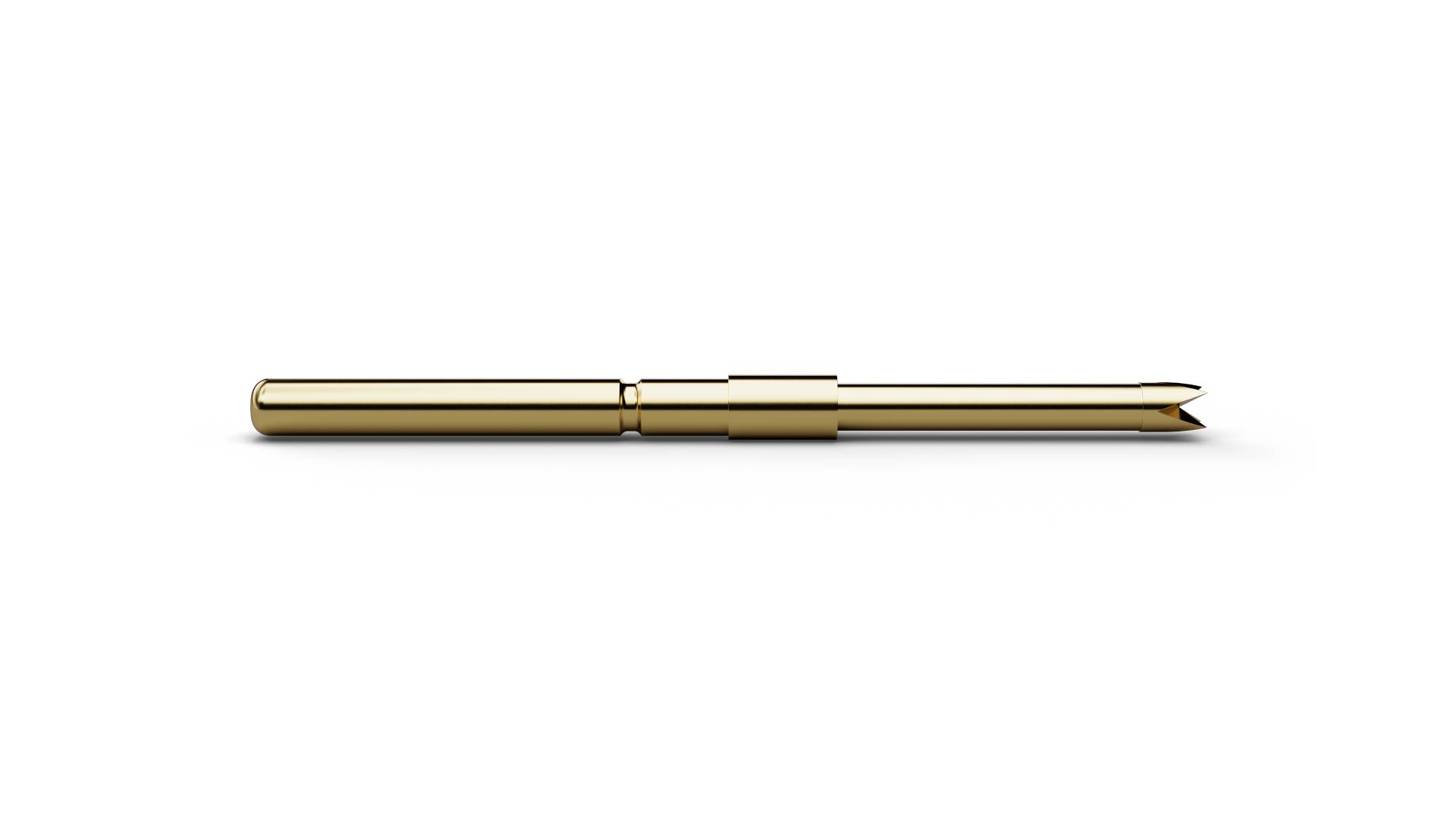

As a Basic Contact Probe, F78514S230L300L (item number 1003144) establishes a spring-loaded electrical connection to the test point. With tip style 14 (4-point crown stepped (self-cleaning)), F78514S230L300L combines ICT/FCT use with a geometry intended for pad surfaces and soldered pins where the crown geometry can penetrate residues or oxide layers. F78514S230L300L combines a pitch of 3.5 mm / 138 mil with tip style 14 (4-point crown stepped (self-cleaning)) and a tip diameter of 2.3 mm. F78514S230L300L operates with 300 cN spring force and 6.4 mm nominal travel. The electrical rating of F78514S230L300L combines 10 A continuous current with 25 mΩ typical contact resistance. The plunger in F78514S230L300L is made of steel and uses Longtime Gold plating.
