Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|

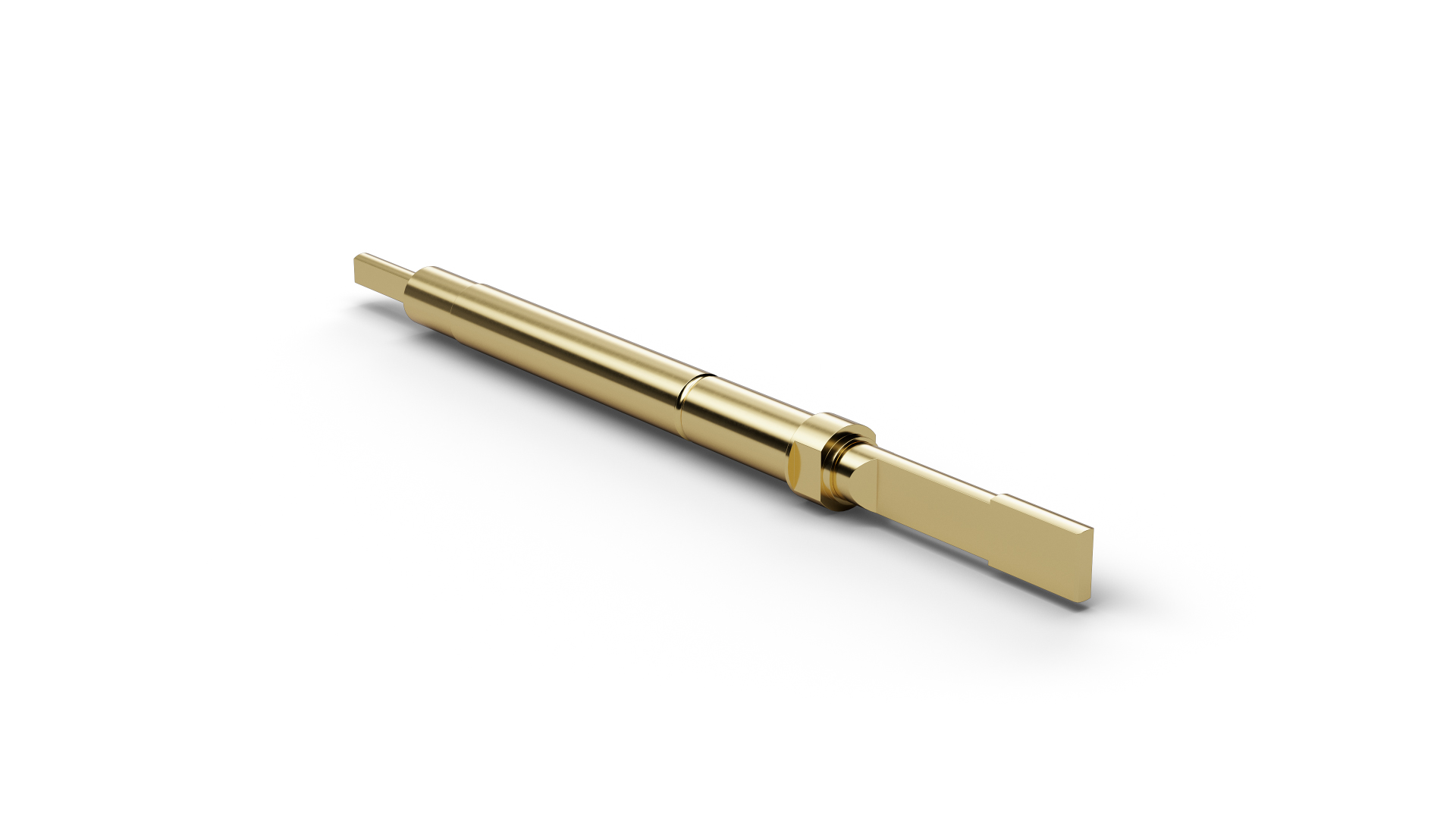

| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F760 |
| Bước (mm/mil) | 3,50 / 138 |
| Nhiệt độ | -45°C...+100°C |
| Định nghĩa bổ sung | L |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 42.5 |
| Chiều cao nhô ra (mm) | 13 |
| Đường kính đầu mũi (mm) | 2.5 |
| Đường kính thân (mm) | 2.64 |
| Đường kính cổ (mm) | 3.2 |
| Đường kính vòng ép (mm) | 3.2 |
| A – Đường kính ngạnh (mm) | 2.5 |
| B – Chiều rộng ngạnh (mm) | 0.8 |
| C – Chiều dài ngạnh (mm) | 4 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 84 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 80 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M2,5 |
| Kích thước dụng cụ (mm) | 2,6 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 10 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
