Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F788 |
| Bước (mm/mil) | 1,27 / 50 |
| Nhiệt độ | -45°C...+80°C |
| Định nghĩa bổ sung | S1 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 45 |
| Chiều cao nhô ra (mm) | 14 |
| Đường kính đầu mũi (mm) | 0.5 |
| Đường kính thân (mm) | 0.78 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 33 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 30 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 2 |
| Điện trở tiếp xúc điển hình (mOhm) | 20 |
Đồ họa
Beschreibung des Produkts

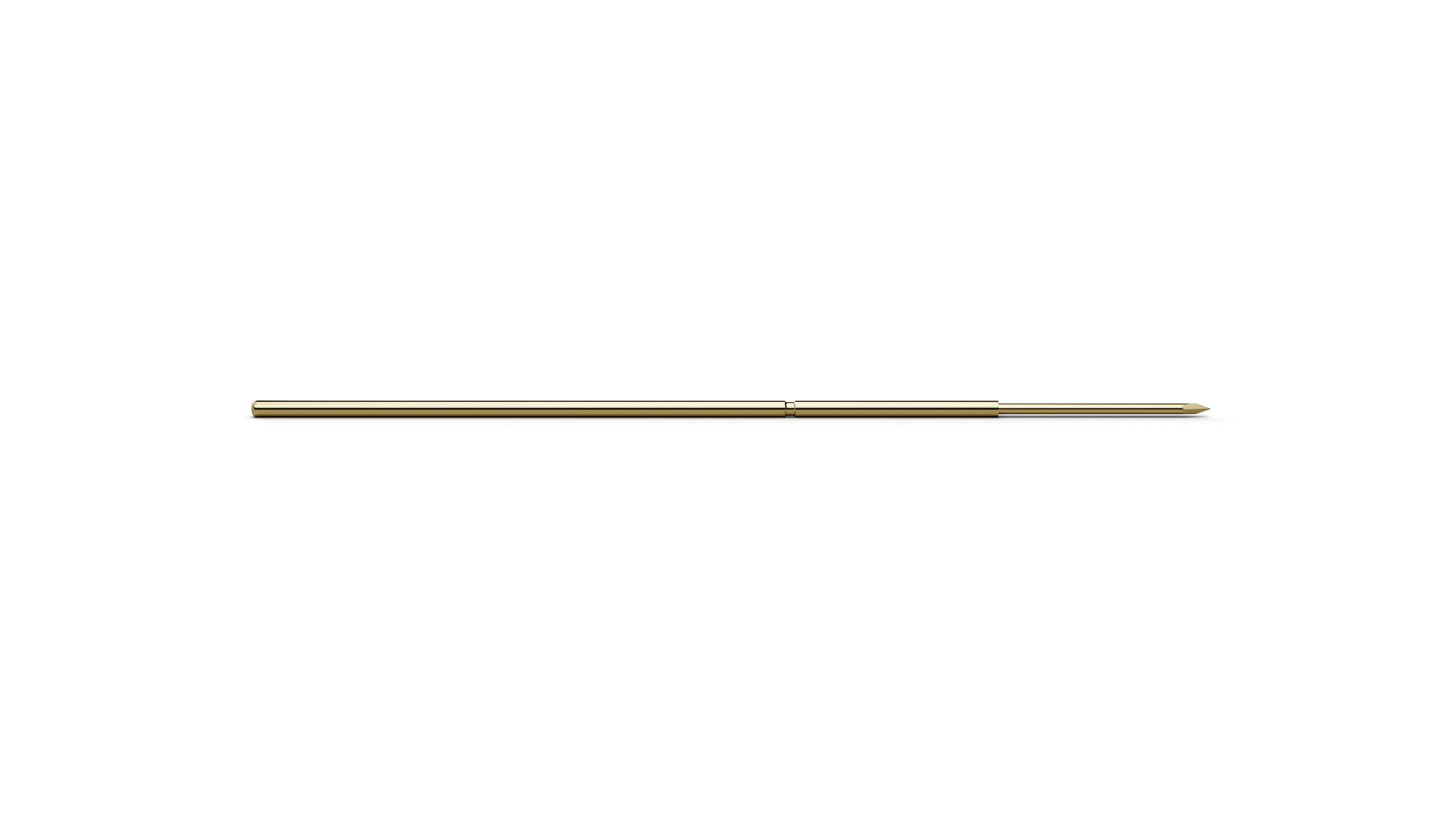

The Basic Contact Probe F78833S050L150LS1 (item number 1006259) is a spring-loaded probe for temporary electrical contact with test points. With tip style 33 (Square lance 38°), F78833S050L150LS1 combines ICT/FCT use with a geometry intended for vias and solder pads where the edges can break through residues and oxide layers. F78833S050L150LS1 combines a pitch of 1.27 mm / 50 mil with tip style 33 (Square lance 38°) and a tip diameter of 0.5 mm. For F78833S050L150LS1, spring force is 150 cN at a nominal travel of 4.3 mm. The electrical rating of F78833S050L150LS1 combines 2 A continuous current with 20 mΩ typical contact resistance. The plunger in F78833S050L150LS1 is made of steel and uses Longtime Gold plating.
