Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F772 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+100°C |
| Định nghĩa bổ sung | H |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 32 |
| Chiều cao nhô ra (mm) | 10 |
| Đường kính đầu mũi (mm) | 2.5 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2.04 |
| Đường kính vòng ép (mm) | 2.04 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 06 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 100 |
Đồ họa
Beschreibung des Produkts

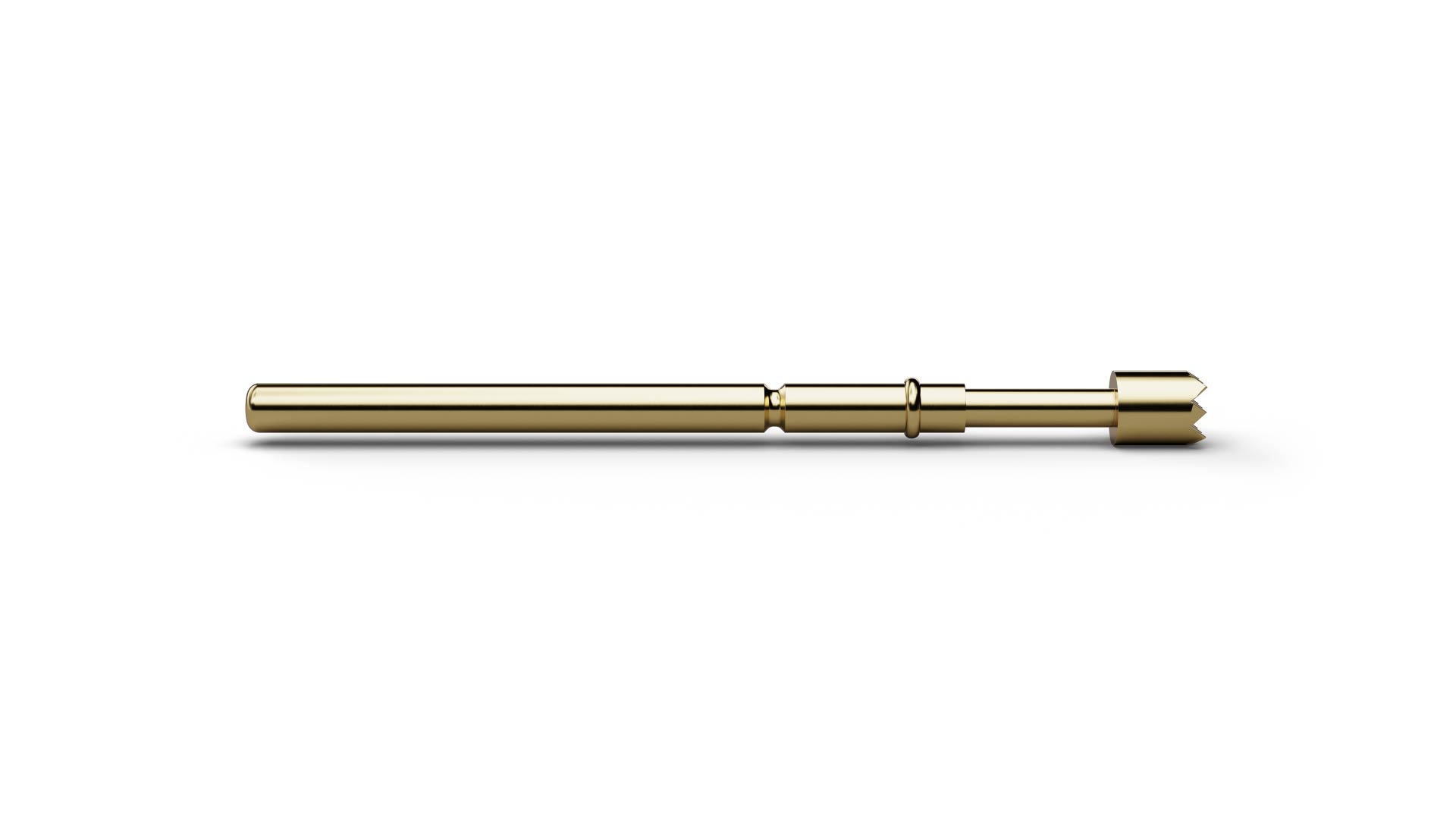

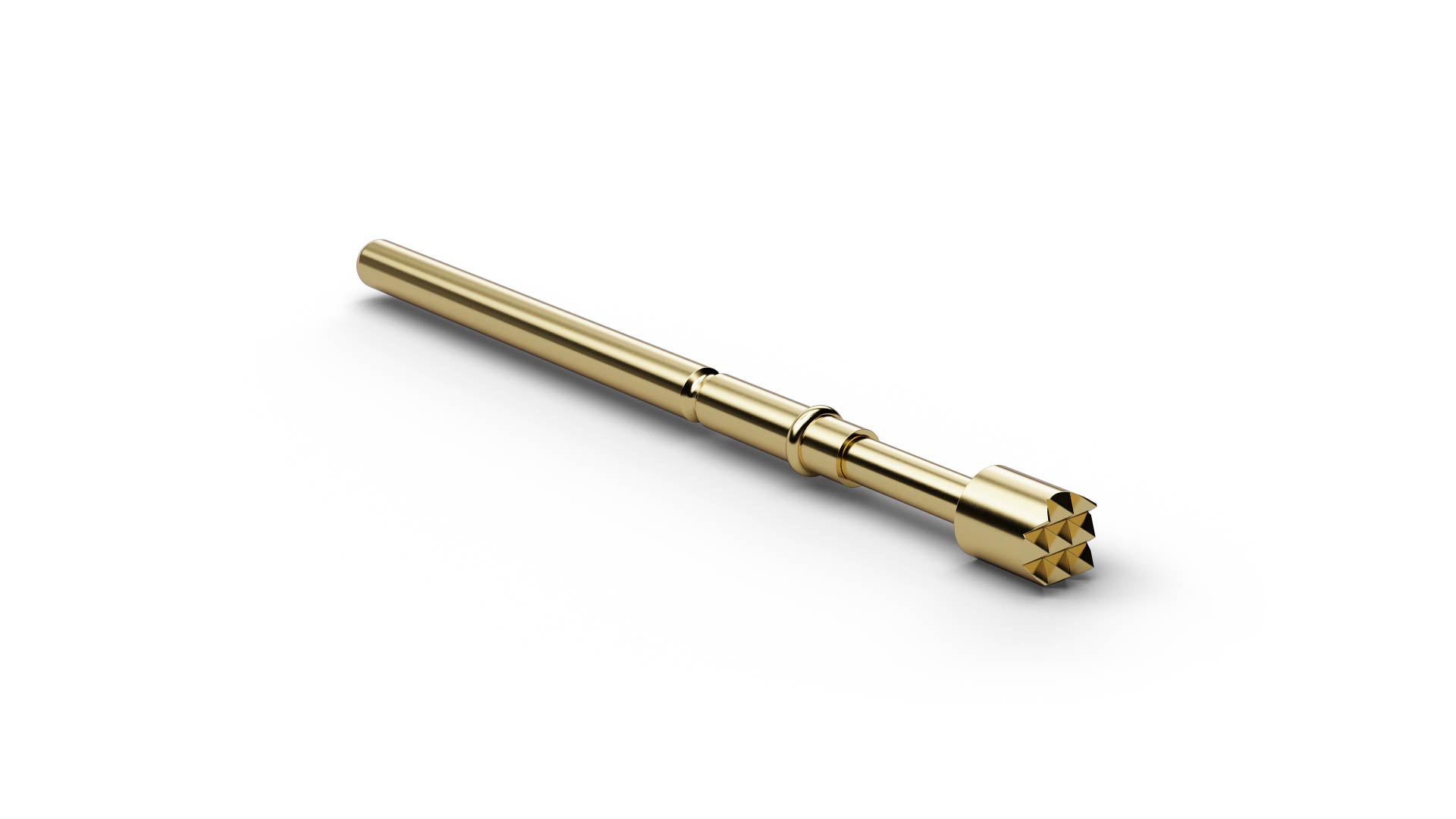

As a Basic Contact Probe, F77206B250G150H (item number 1019475) establishes a spring-loaded electrical connection to the test point. With tip style 06 (Serrated stepped), F77206B250G150H combines ICT/FCT use with a geometry intended for wires, pins and wire-wrap posts; the geometry is also suited to slightly bent contacts. F77206B250G150H combines a pitch of 2.54 mm / 100 mil with tip style 06 (Serrated stepped) and a tip diameter of 2.5 mm. For F77206B250G150H, spring force is 150 cN at a nominal travel of 4 mm. F77206B250G150H is rated for 5 A continuous current with a typical contact resistance of 100 mΩ. The plunger in F77206B250G150H is made of beryllium copper and is gold-plated. In this H configuration, F77206B250G150H is part of the high-temperature range and can be used in applications up to 200 °C.
