Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | P / P060-L010 |
| Bước (mm/mil) | 1,27 / 50 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 1 |
| Chiều cao nhô ra (mm) | 0.32 |
| Đường kính đầu mũi (mm) | 0.4 |
| Đường kính thân (mm) | 0.6 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 15 |
| Lực lò xo (cN) | 35 |
| Hành trình danh định (mm) | 0.2 |
| Hành trình tối đa (mm) | 0.22 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1 |
| Điện trở tiếp xúc điển hình (mOhm) | 100 |
Đồ họa
Beschreibung des Produkts

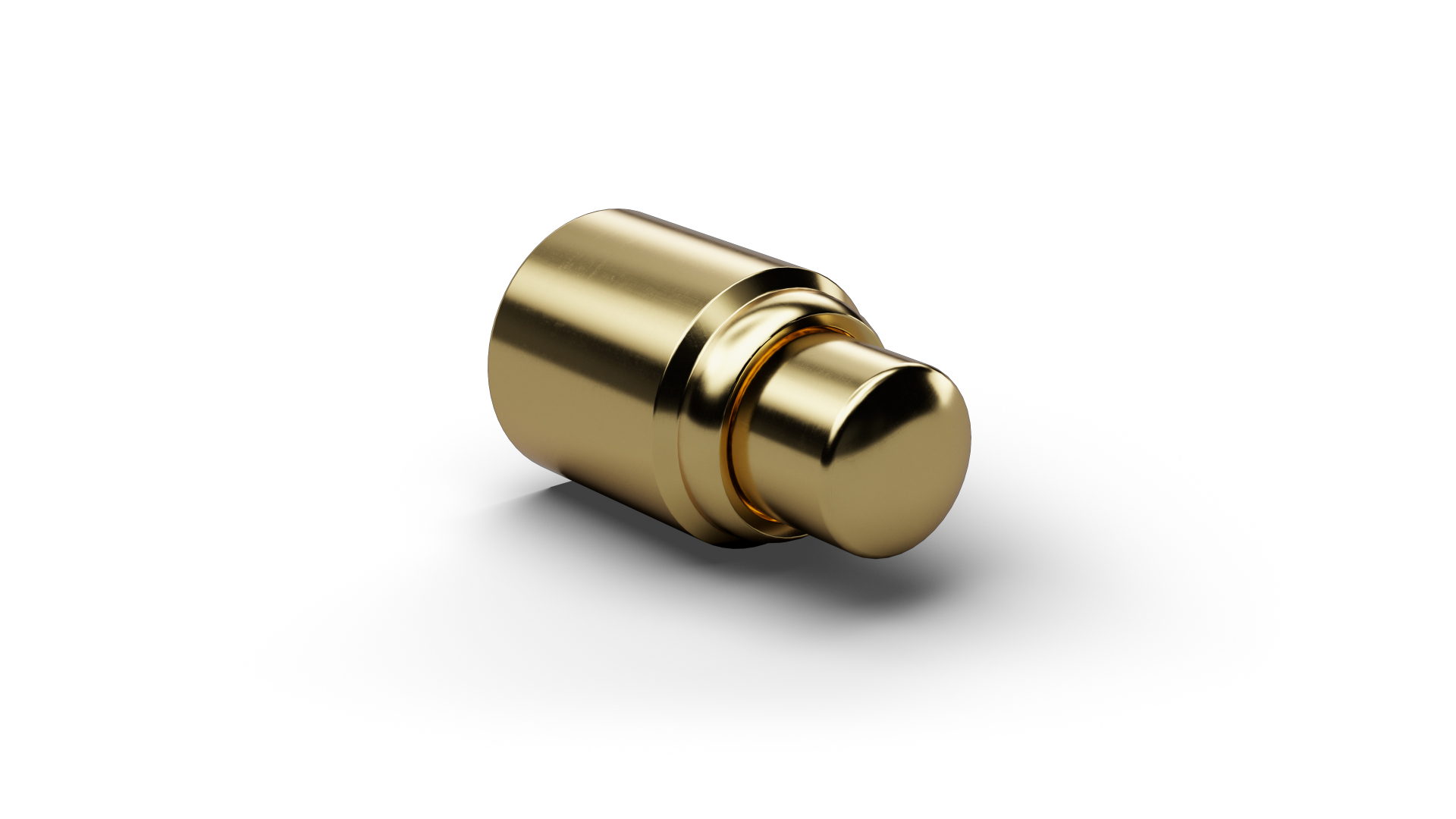

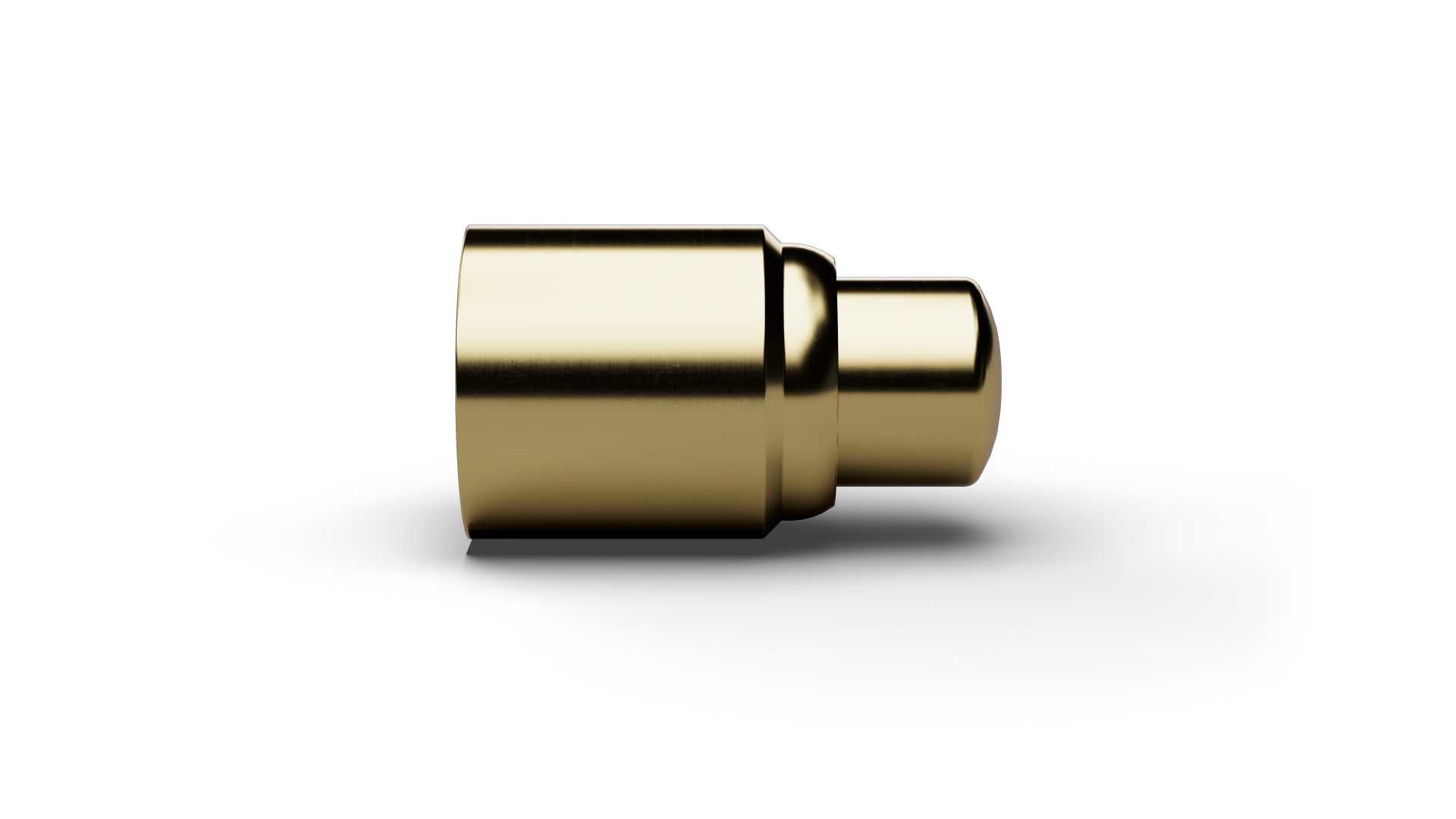

The Pogo Connector P06011B040G035L010 (item number 1111356) is a spring-loaded contact for electrical connections that are repeatedly mated and disconnected. As a spring-loaded detachable interface, P06011B040G035L010 is suited to repeated contact cycles such as charging and data contacts or other quick-release electrical connections. As a detachable spring-loaded interface, P06011B040G035L010 is suited to battery and charging contacts, mobile devices, measurement systems and industrial applications. For a pitch of 1.27 mm / 50 mil, spring force is 35 cN at a nominal travel of 0.2 mm. The probe is rated for 1 A continuous current with a typical contact resistance of 100 mΩ. Tip style 11 (Spherical) has a diameter of 0.4 mm.
