Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Coaxial Probe |
| Loại/dòng sản phẩm | HF76 |
| Bước (mm/mil) | 4,00 / 157,5 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 31.2 |
| Chiều cao nhô ra (mm) | 19.95 |
| Đường kính đầu mũi (mm) | 3.35 |
| Đường kính thân (mm) | 3.8 |
| Khoảng cách trong/ngoài (mm) | -0.1 |
| Đường kính đầu mũi (mm) 2 | 1.3 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 16 |
| Vật liệu pít-tông 2 | Brass |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Vật liệu lò xo 2 | Spring steel |
| Mạ lò xo 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 160 |
| Lực lò xo (cN) | 510 |
| Hành trình danh định (mm) | 5.5 |
| Hành trình tối đa (mm) | 6.4 |
| Ren | M3,5X0,35 |
| Kích thước dụng cụ (mm) | 3,2 |
| Kết nối | STECKER |
| DUT | HFM male |
| Thông số kỹ thuật điện | |
|---|---|
| Trở kháng (ohm) | 50 |
| Tần số (GHz) | 20 |
| Thông số kỹ thuật tiếp xúc bên trong | |
|---|---|
| Hành trình danh định (mm) 2 | 0.7 |
| Hành trình tối đa (mm) 2 | 1.5 |
| Lực căng trước (cN) 2 | 100 |
| Lực lò xo (cN) 2 | 120 |
Đồ họa
Beschreibung des Produkts

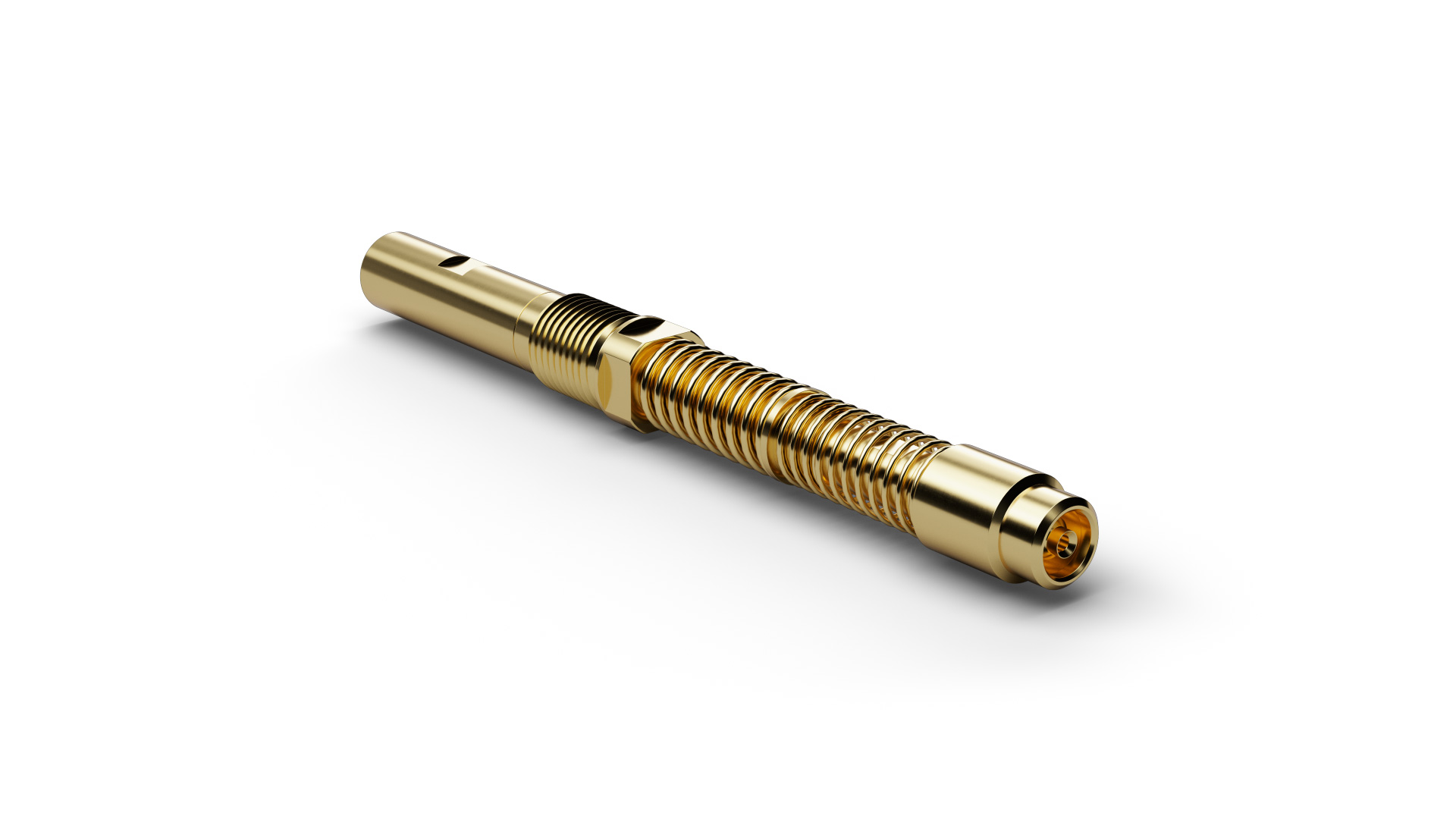

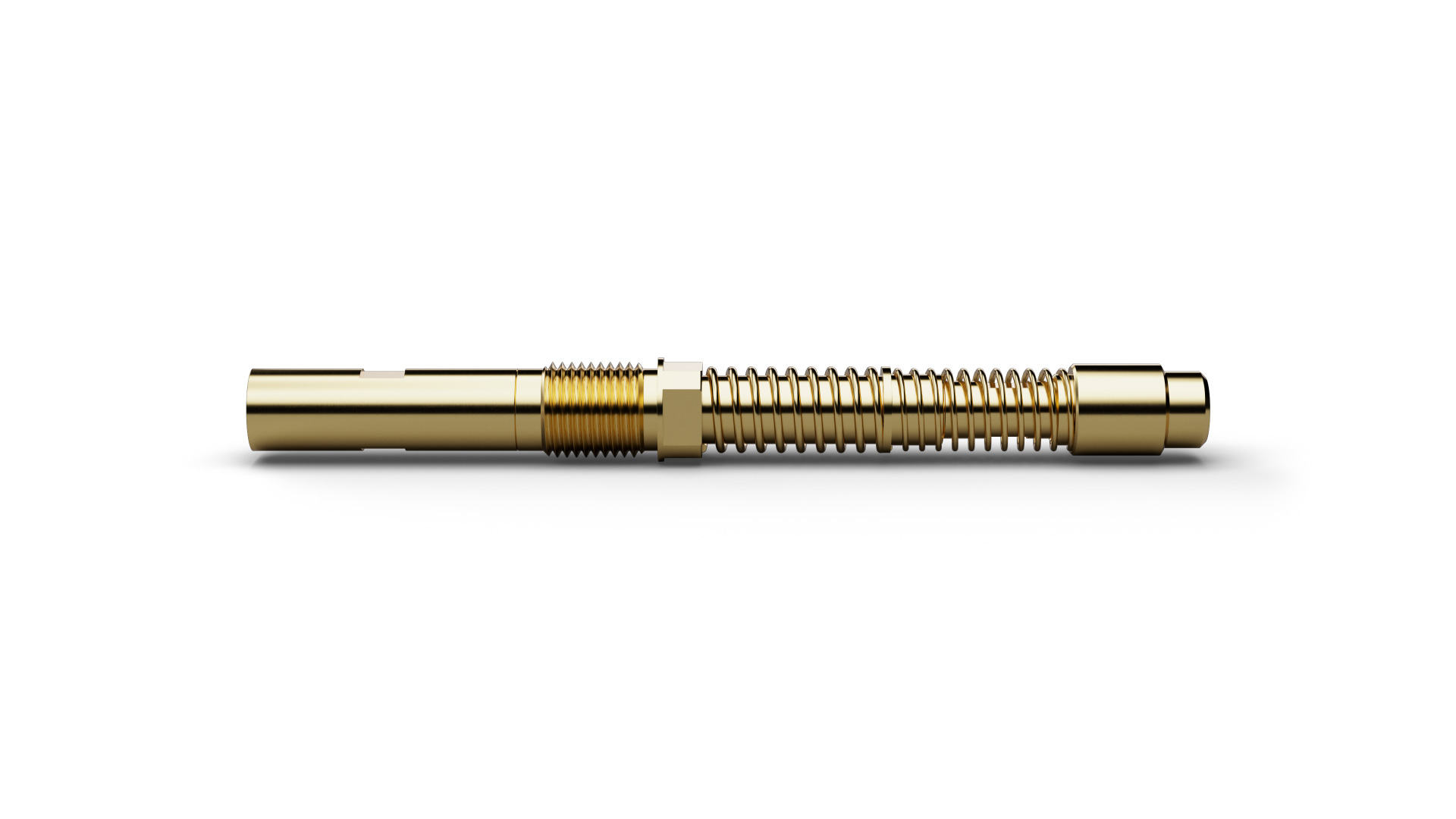

The High Frequency Probe HF76HFMm0120G630MSMPmS (item number 1138954) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF76HFMm0120G630MSMPmS supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range extends up to 20 GHz, and this version is intended for contacting HFM male connectors. On HF76HFMm0120G630MSMPmS, spring forces of 510 cN on the outer contact and 120 cN on the inner contact provide defined mechanical contacting.
