Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F756 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 41.6 |
| Chiều cao nhô ra (mm) | 10.3 |
| Đường kính đầu mũi (mm) | 1.1 |
| Đường kính thân (mm) | 1.64 |
| Đường kính cổ (mm) | 2.3 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 82 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 100 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 4.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,6 |
| Kích thước dụng cụ (mm) | 1,7 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 30 |
Đồ họa
Beschreibung des Produkts

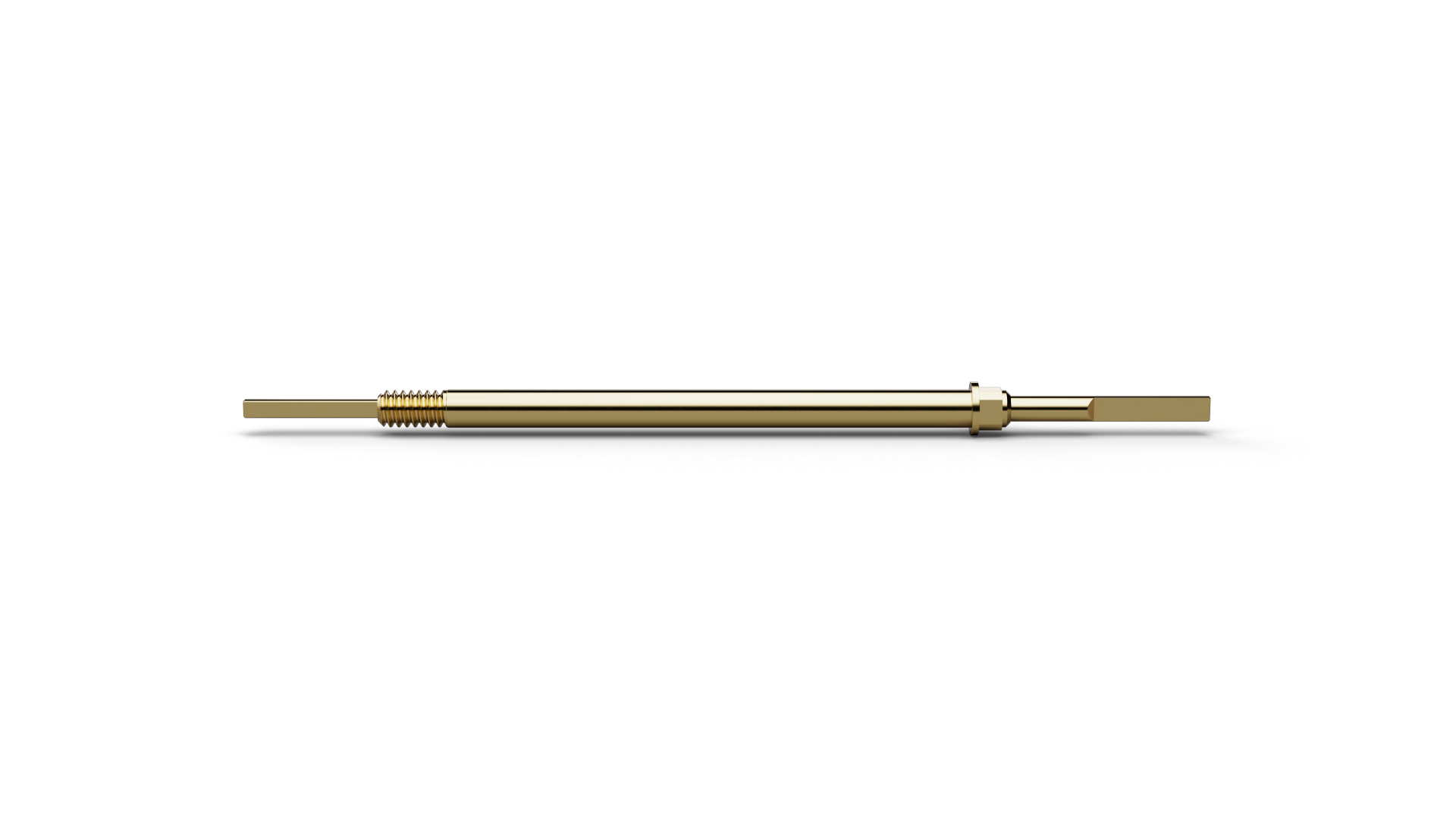

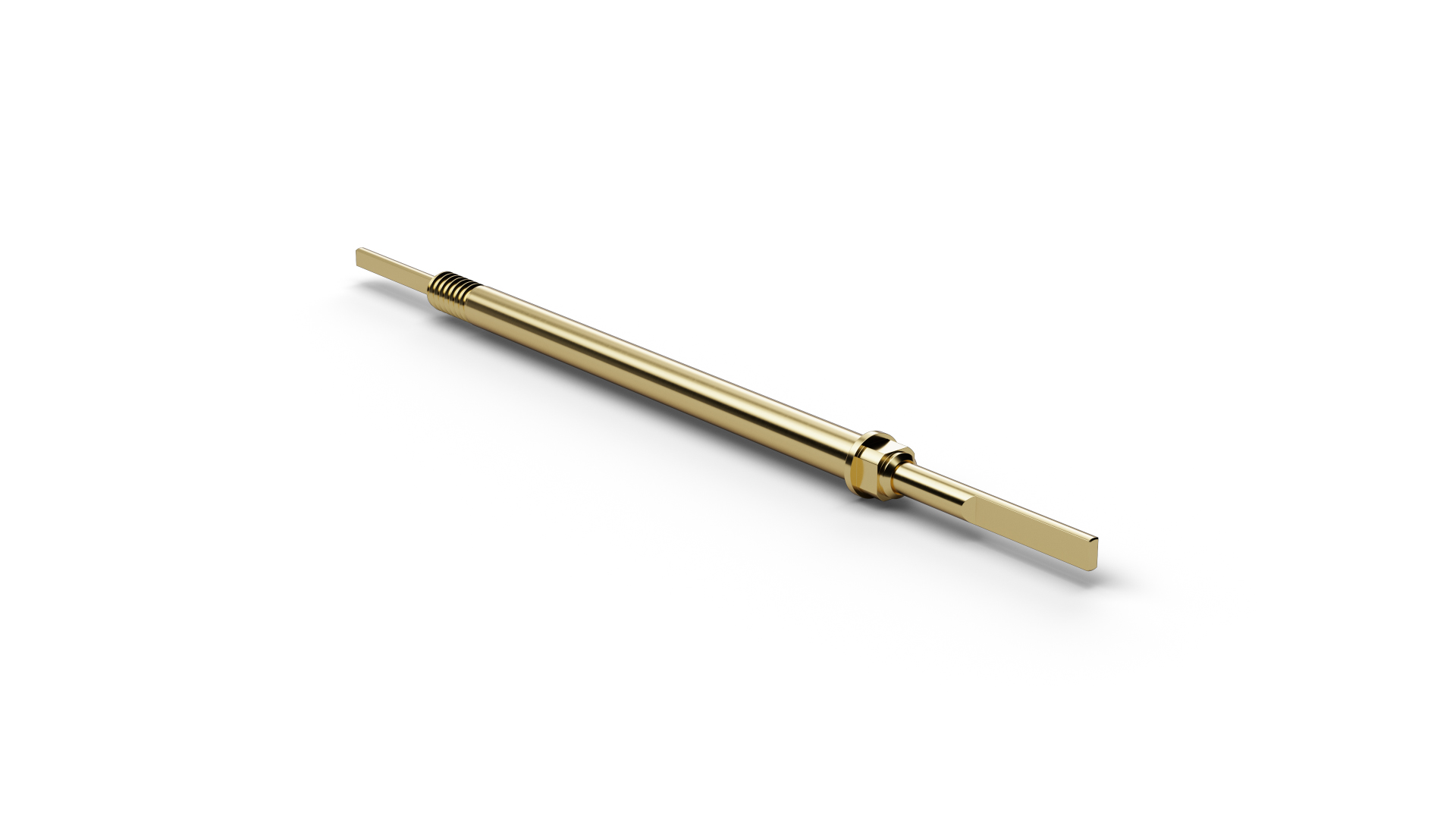

The Twist Proof Probe F75682B0001G300 (item number 1139479) is designed for connector tests where the orientation of the contact geometry must remain defined. On F75682B0001G300, tip style 82 (SpadeØ = plungerØ) supports twist-proof contacting of connector elements whose orientation must be maintained in the test fixture. The design combines a pitch of 2.54 mm / 100 mil with tip style 82 (SpadeØ = plungerØ) and a tip diameter of 1.1 mm. F75682B0001G300 operates with 300 cN spring force and 4 mm nominal travel. The continuous-current rating of F75682B0001G300 is 5 A.
