技术数据
| 一般信息 | |
|---|---|
| 结构 | Step Probe |
| 类型/系列 | F733SP |
| 间距（mm/mil） | 4,00 / 157 |
| 温度 | -45°C...+100°C |
| 附加定义 | SP |
| 尺寸 | |
|---|---|
| 总长度 (mm) | 29 |
| 突出高度（毫米） | 11 |
| 针头直径 (mm) | 1.3 |
| 针管直径 (mm) | 2.65 |
| 领圈直径 (mm) | 3.6 |
| 压环直径 (mm) | 3.6 |
| A – 针头直径 (mm) | 1.3 |
| B – 圆盘直径 (mm) | 4.7 |
| C – 针头突出高度 (mm) | 2.7 |
| 材料和表面 | |
|---|---|
| 头型 | 16 |
| 柱塞材料 | Beryllium copper |
| 柱塞镀层 | Gold |
| 针管材料 | Brass |
| 针管镀层 | Gold |
| 弹簧材料 | Spring steel |
| 弹簧镀层 | Silver |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 60 |
| 弹力 (cN) | 300 |
| 标准行程 (mm) | 4 |
| 最大行程 (mm) | 5 |
| 定位精度 +/- (mm) | 0.1 |
| 螺纹式 | M2 |
| 工具尺寸 (mm) | 4,7 |
| 电气规格 | |
|---|---|
| 电流 (A) | 10 |
| 接触电阻（mOhm) | 25 |

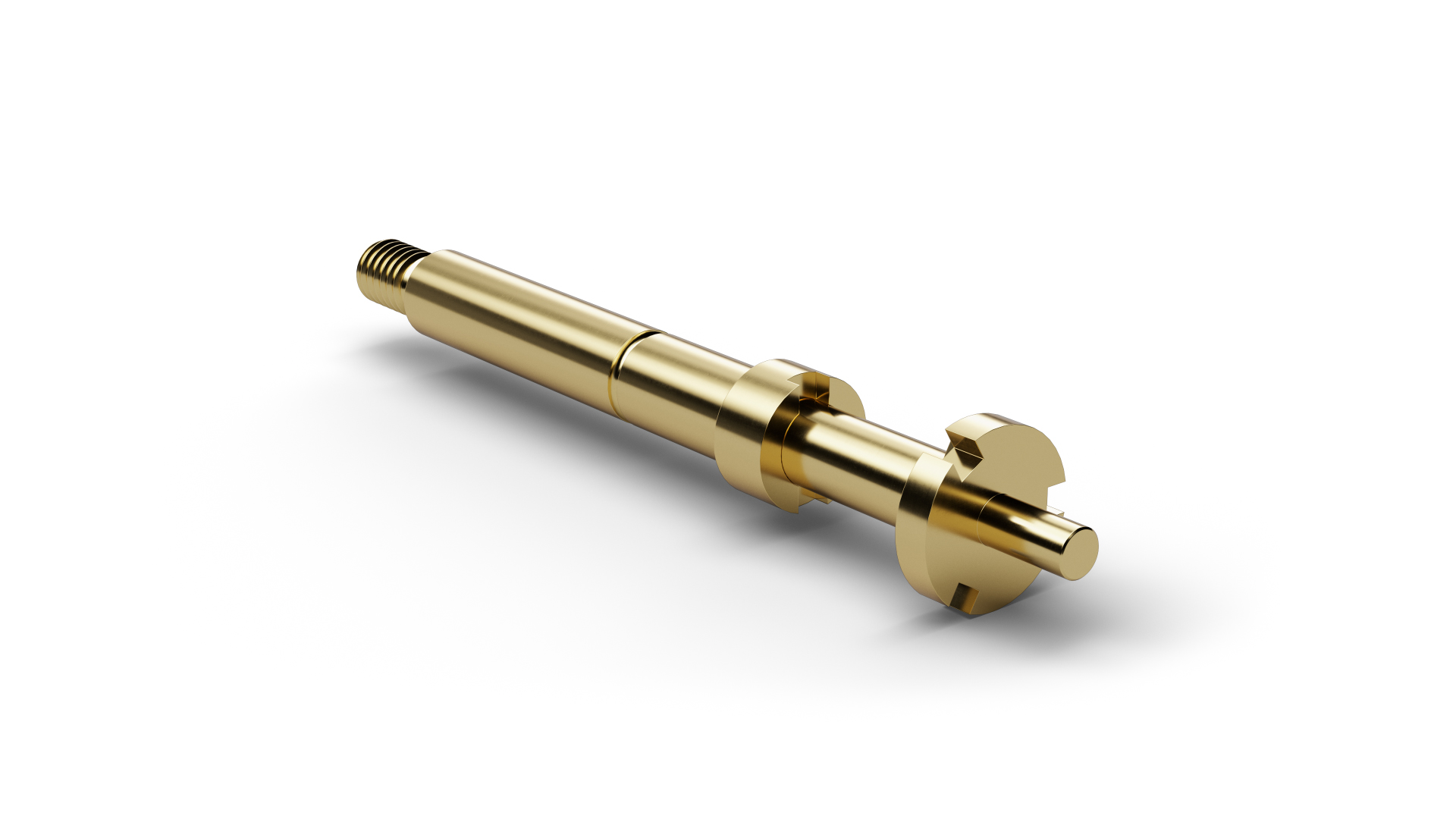

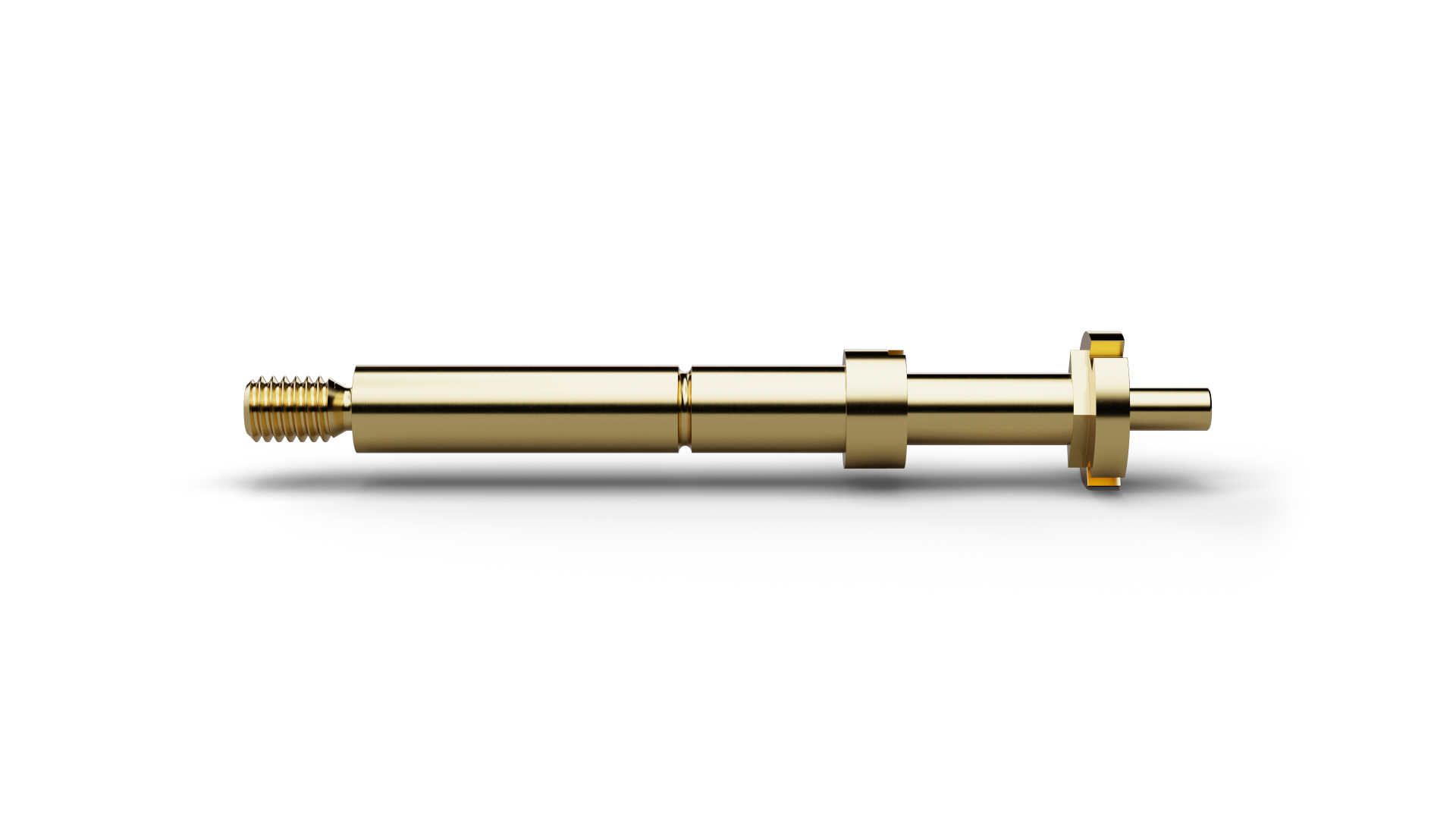

图形
