技术数据
| 一般信息 | |
|---|---|
| 结构 | Coaxial Probe |
| 类型/系列 | HCF349 |
| 间距（mm/mil） | 7,60 / 300 |
| 温度 | -45°C...+200°C |

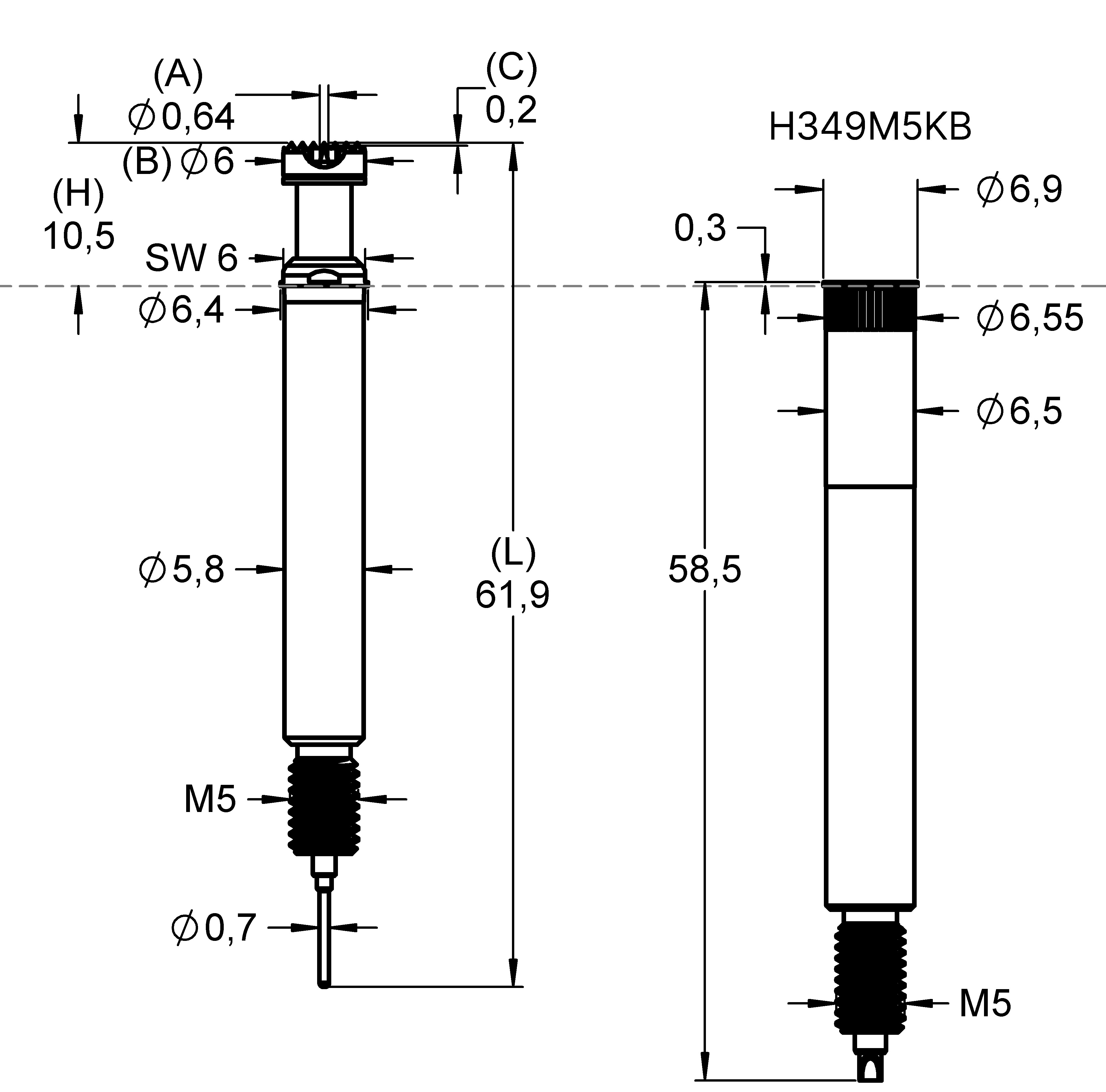

| 尺寸 | |
|---|---|
| 总长度 (mm) | 61.9 |
| 突出高度（毫米） | 10.5 |
| 针头直径 (mm) | 6 |
| 针管直径 (mm) | 5.8 |
| 领圈直径 (mm) | 6.4 |
| 针头直径 (mm) 2 | 0.64 |
| 材料和表面 | |
|---|---|
| 头型 | 06 |
| 头型 2 | 18 |
| 柱塞材料 | Beryllium copper |
| 柱塞镀层 | Gold |
| 针管材料 | Brass |
| 针管镀层 | Gold |
| 弹簧材料 | High-grade steel |
| 弹簧镀层 | Uncoated |
| 柱塞材料 2 | Beryllium copper |
| 柱塞镀层 2 | Gold |
| 弹簧材料 2 | High-grade steel |
| 弹簧镀层 2 | Uncoated |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 500 |
| 弹力 (cN) | 1400 |
| 标准行程 (mm) | 4.4 |
| 最大行程 (mm) | 5.5 |
| 螺纹式 | M5 |
| 工具尺寸 (mm) | 6,0 |
| 电气规格 | |
|---|---|
| 电流 (A) | 100 |
| 接触电阻（mOhm) | 4 |
| 电流 (A) 2 | 4 |
| 接触电阻（mOhm) 2 | 60 |
| 内部接触规格 | |
|---|---|
| 标准行程 (mm) 2 | 4.3 |
| 最大行程 (mm) 2 | 6.4 |
| 预紧力（cN） 2 | 60 |
| 弹力 (cN) 2 | 160 |

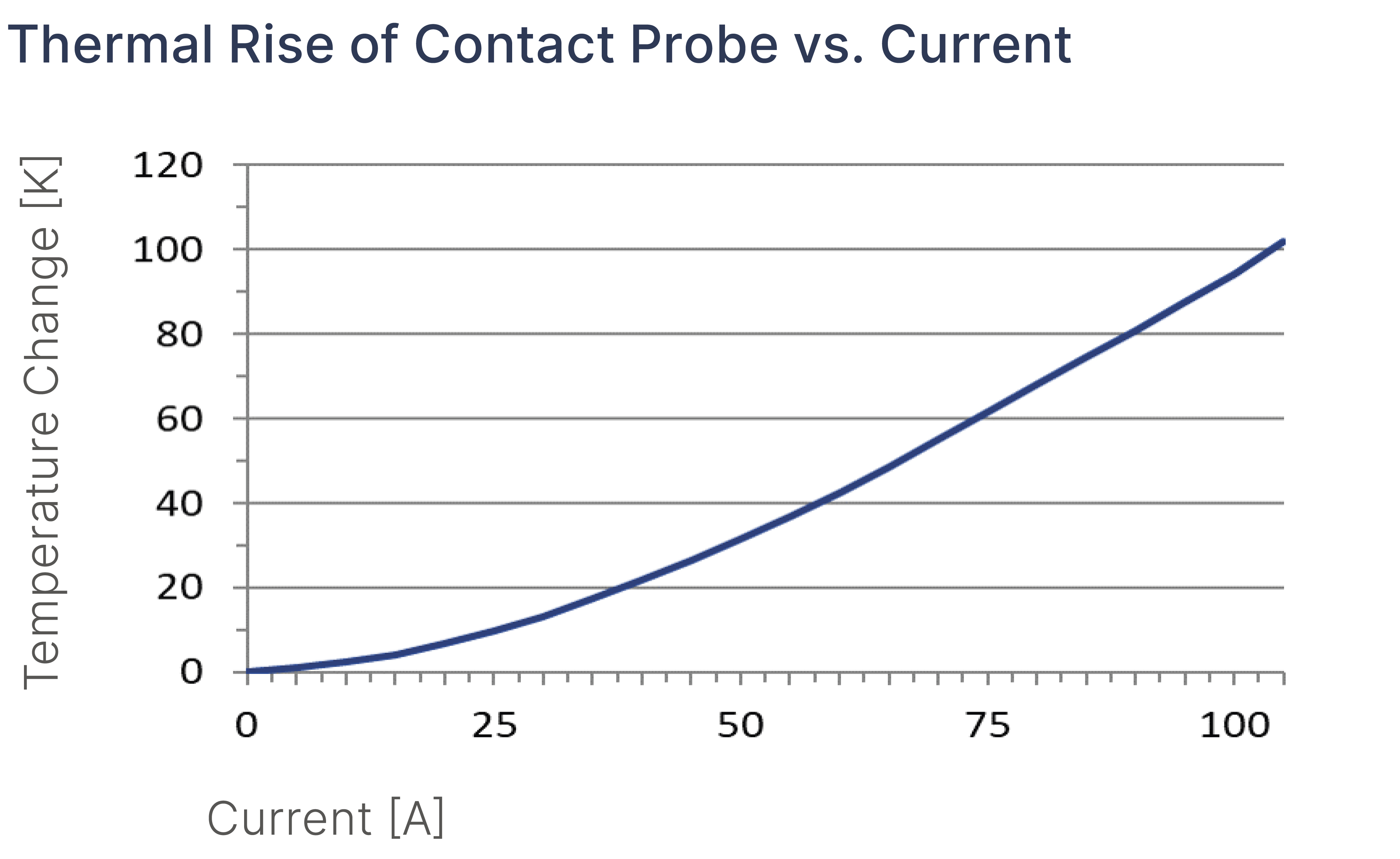

图形
