技术数据
| 一般信息 | |
|---|---|
| 结构 | Coaxial Probe |
| 类型/系列 | HF66 |
| 间距（mm/mil） | 5,00 / 197 |
| 温度 | -45°C...+100°C |
| 尺寸 | |
|---|---|
| 总长度 (mm) | 29.5 |
| 突出高度（毫米） | 21 |
| 针头直径 (mm) | 1.8 |
| 针管直径 (mm) | 3.8 |
| 领圈直径 (mm) | 4.6 |
| 压环直径 (mm) | 4.6 |
| 内/外距离 (mm) | 0.8 |
| 针头直径 (mm) 2 | 0.35 |
| 材料和表面 | |
|---|---|
| 头型 | 05 |
| 头型 2 | 11 |
| 柱塞材料 | Brass |
| 柱塞镀层 | Gold |
| 针管材料 | Brass |
| 针管镀层 | Gold |
| 弹簧材料 | High-grade steel |
| 弹簧镀层 | Uncoated |
| 柱塞材料 2 | Beryllium copper |
| 柱塞镀层 2 | Gold |
| 弹簧材料 2 | Spring steel |
| 弹簧镀层 2 | Gold |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 240 |
| 弹力 (cN) | 360 |
| 标准行程 (mm) | 2 |
| 最大行程 (mm) | 3 |
| 螺纹式 | M4,5X0,35 |
| 工具尺寸 (mm) | 4,0 |
| 连接 | Plug |
| 目标语言 | SWH |
| 电气规格 | |
|---|---|
| 电流 (A) | 0.5 |
| 阻抗 (ohm) | 50 |
| Fréquence (GHz) | 6 |
| 电流 (A) 2 | 0.1 |
| 内部接触规格 | |
|---|---|
| 标准行程 (mm) 2 | 0.5 |
| 最大行程 (mm) 2 | 0.8 |
| 预紧力（cN） 2 | 95 |
| 弹力 (cN) 2 | 120 |

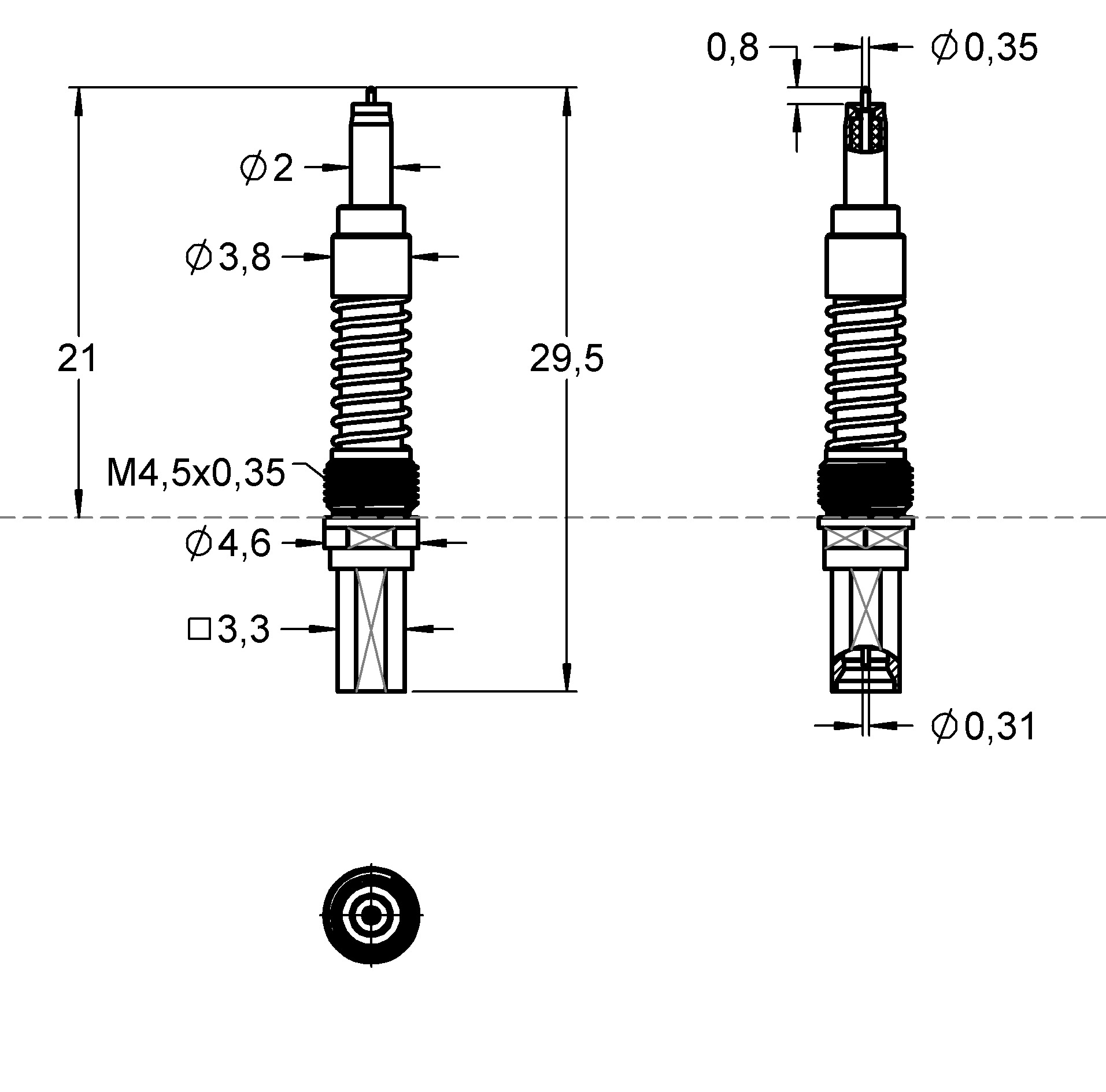

图形
