技术数据
| 一般信息 | |
|---|---|
| 类型/系列 | F835 |
| 间距（mm/mil） | 3,50 / 138 |
| 温度 | -45°C...+100°C |
| 尺寸 | |
|---|---|
| 总长度 (mm) | 43.8 |
| 突出高度（毫米） | 9 |
| 针头直径 (mm) | 2.66 |
| 针管直径 (mm) | 2.65 |
| 领圈直径 (mm) | 3.2 |
| 内/外距离 (mm) | -0.9 |
| 针头直径 (mm) 2 | 0.45 |
| 材料和表面 | |
|---|---|
| 头型 | 05 |
| 头型 2 | 11 |
| 柱塞材料 | Beryllium copper |
| 柱塞镀层 | Gold |
| 针管材料 | Brass |
| 针管镀层 | Gold |
| 弹簧材料 | Spring steel |
| 弹簧镀层 | Silver |
| 柱塞材料 2 | Beryllium copper |
| 柱塞镀层 2 | Gold |
| 弹簧材料 2 | High-grade steel |
| 弹簧镀层 2 | Silver |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 30 |
| 弹力 (cN) | 70 |
| 标准行程 (mm) | 4 |
| 最大行程 (mm) | 4.5 |
| 螺纹式 | M2,5 |
| 工具尺寸 (mm) | 2,6 |
| 目标语言 | MATE-AX Female 1 Pos |
| 电气规格 | |
|---|---|
| 电流 (A) | 10 |
| 接触电阻（mOhm) | 20 |
| 阻抗 (ohm) | 50 |
| Fréquence (GHz) | 2 |
| 电流 (A) 2 | 2 |
| 接触电阻（mOhm) 2 | 120 |
| 内部接触规格 | |
|---|---|
| 标准行程 (mm) 2 | 4 |
| 最大行程 (mm) 2 | 5 |
| 预紧力（cN） 2 | 15 |
| 弹力 (cN) 2 | 50 |
图形
Beschreibung des Produkts

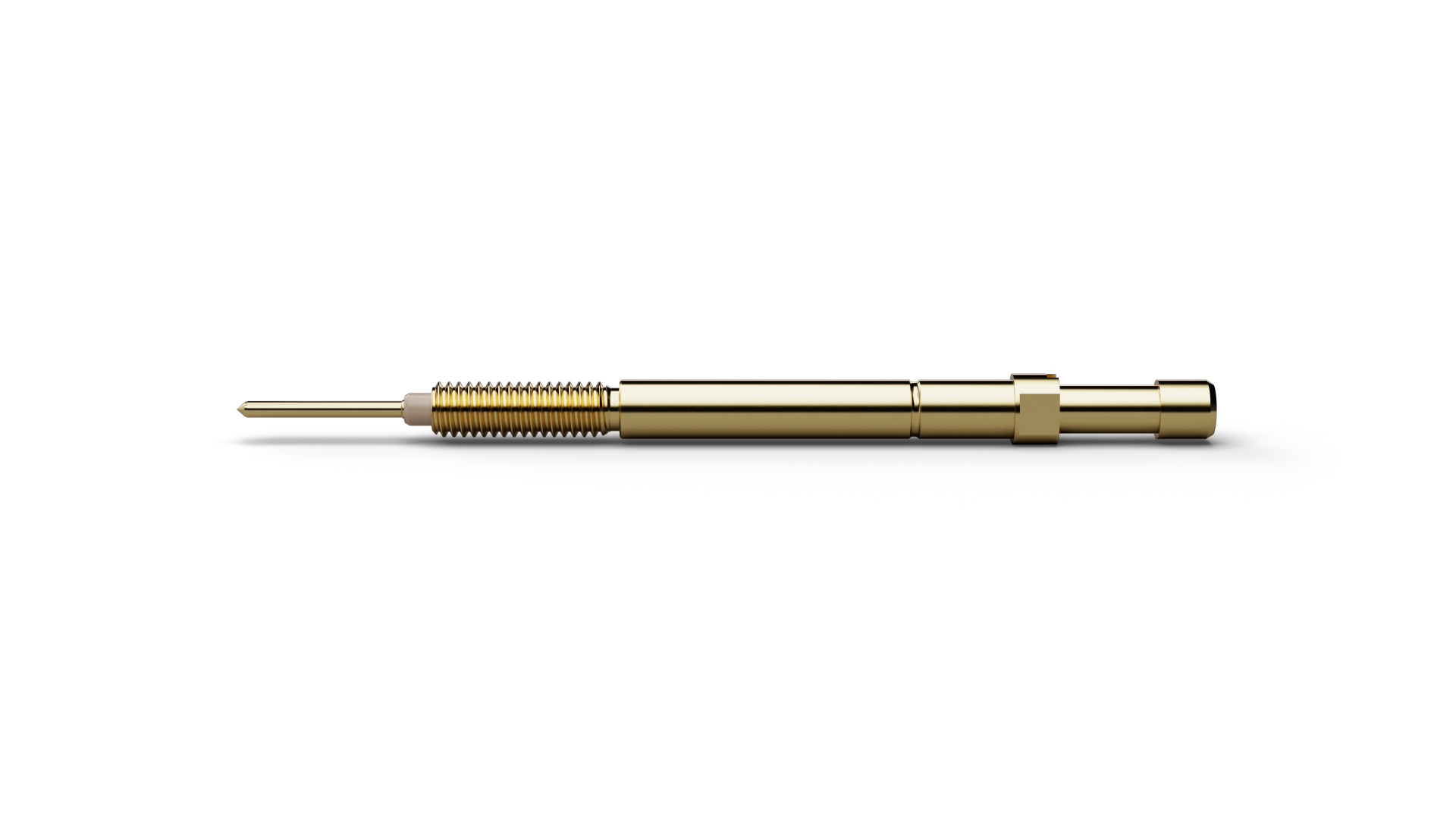

The Kelvin Probe F83511B0003G120 (item number 1028639) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F83511B0003G120 support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F83511B0003G120 is 50 Ω. The frequency range of F83511B0003G120 extends up to 2 GHz. The pitch of F83511B0003G120 is 3.5 mm / 138 mil. For F83511B0003G120, spring forces for the outer and inner contacts are 70 / 50 cN.
