技术数据
| 一般信息 | |
|---|---|
| 结构 | Basic Contact Probe |
| 类型/系列 | HCB166 |
| 间距（mm/mil） | 25,0 / 984 |
| 温度 | -45°C...+200°C |
| 附加定义 | B |
| 尺寸 | |
|---|---|
| 总长度 (mm) | 65.5 |
| 突出高度（毫米） | 10.5 |
| 针头直径 (mm) | 3 |
| 针管直径 (mm) | 18 |
| 领圈直径 (mm) | 20 |
| 压环直径 (mm) | 20 |
| 材料和表面 | |
|---|---|
| 头型 | 12 |
| 针头材料 | Silver |
| 针头镀层 | Uncoated |
| 柱塞材料 | Beryllium copper |
| 柱塞镀层 | Gold |
| 针管材料 | Brass |
| 针管镀层 | Gold |
| 弹簧材料 | High-grade steel |
| 弹簧镀层 | Uncoated |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 500 |
| 弹力 (cN) | 9000 |
| 标准行程 (mm) | 4.4 |
| 最大行程 (mm) | 5.5 |
| 螺纹式 | M10 |
| 工具尺寸 (mm) | 18 |
| 连接 | Thread |
| 电气规格 | |
|---|---|
| 电流 (A) | 400 |
| 接触电阻（mOhm) | 0.1 |

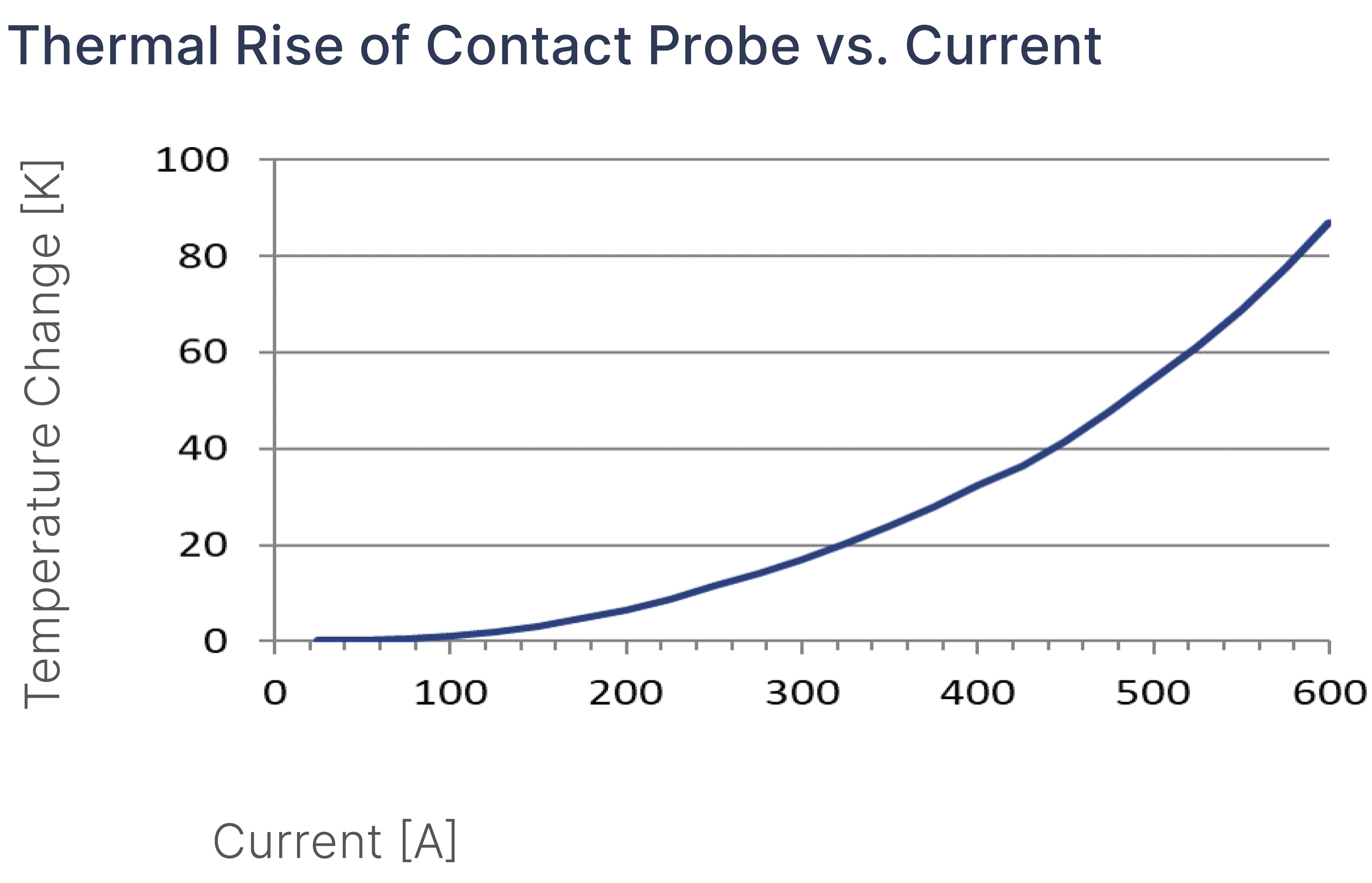

图形
