Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-T / P197T-L106 |
| Raster (mm / mil) | 3,00 / 118 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 10.6 |
| Herausraghöhe (mm) | 5.1 |
| Durchmesser Kopfform (mm) | 1.3 |
| Durchmesser Mantel (mm) | 1.97 |
| Durchmesser Kragen (mm) | 2.5 |
| Durchmesser Pressring (mm) | 2.5 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 29 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 50 |
| Federweg empf. (mm) | 1.5 |
| Federweg max. (mm) | 3 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 9 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
Grafiken
Beschreibung des Produkts

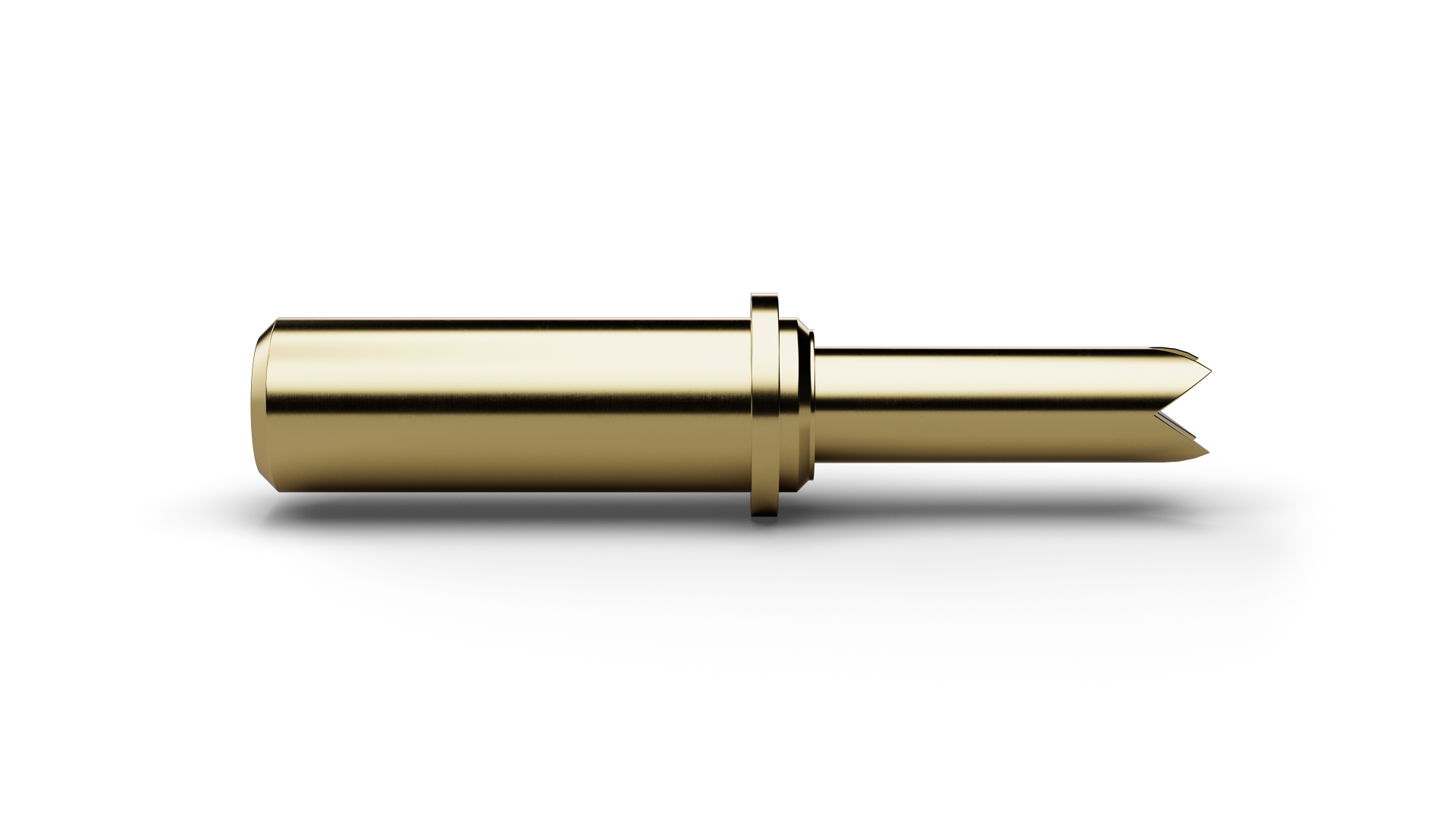

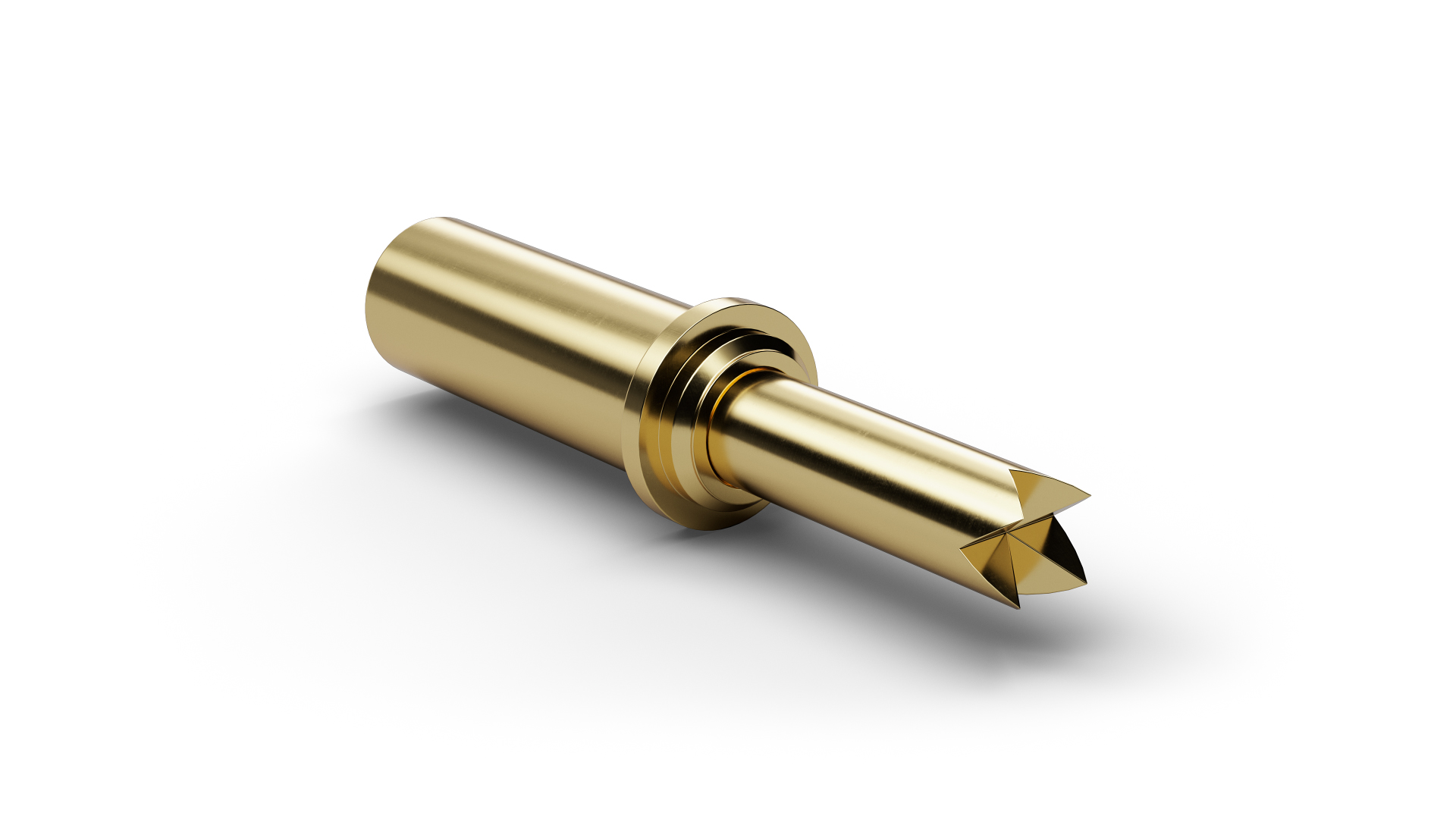

Der Pogo Connector P19729B130G050TL106ST (Artikelnummer 1000015) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P19729B130G050TL106ST für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Bei P19729B130G050TL106ST treffen ein Raster von 3 mm / 118 mil, 50 cN Federkraft und 1,5 mm empfohlener Federweg zusammen. Für P19729B130G050TL106ST sind 9 A Dauerstrom und 100 mΩ typischer Durchgangswiderstand angegeben. Bei P19729B130G050TL106ST besitzt die Kopfform 29 (4-Punkt-Krone) einen Durchmesser von 1,3 mm. Der Kolben von P19729B130G050TL106ST besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
