Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F176 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 19 |
| Herausraghöhe (mm) | 7 |
| Durchmesser Kopfform (mm) | 0.45 |
| Durchmesser Mantel (mm) | 1 |
| Durchmesser Kragen (mm) | 1.4 |
| Durchmesser Pressring (mm) | 1.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 18 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 80 |
| Federweg empf. (mm) | 2.4 |
| Federweg max. (mm) | 3 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1 |
| Schlüsselweite (mm) | 1,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

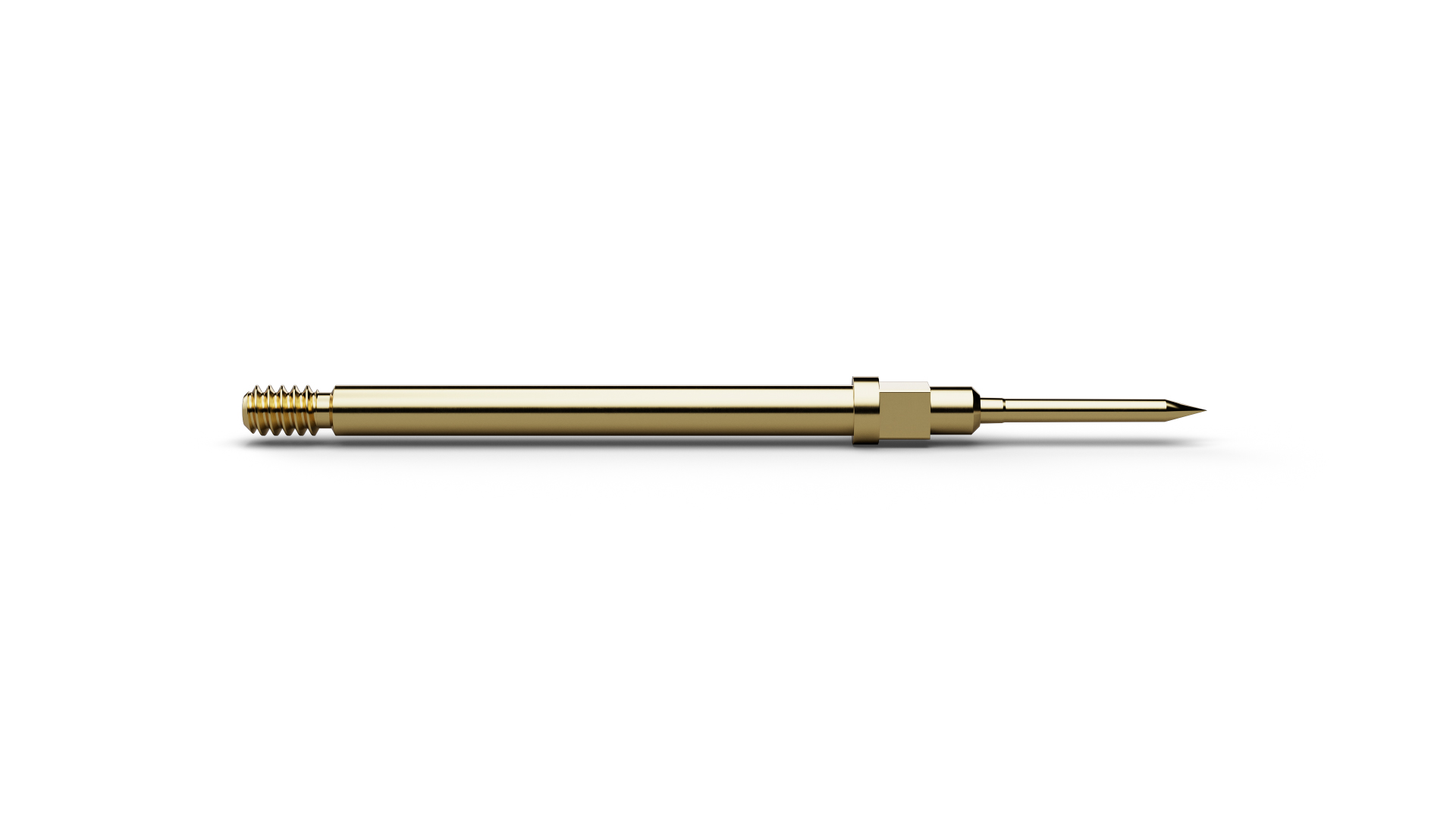

F17618B045G080 (Artikelnummer 1000069) verbindet die Funktion eines Federkontaktstifts mit einer formschlüssigen Schraubmontage. Die verschraubte Befestigung von F17618B045G080 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F17618B045G080 das Gewinde M1. Bei F17618B045G080 treffen ein Raster von 1,9 mm / 75 mil, 80 cN Federkraft und 2,4 mm empfohlener Federweg zusammen. F17618B045G080 ist für 4 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Kopfform 18 (Kegel 30°) besitzt einen Durchmesser von 0,45 mm.
