Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-T / P140T-L053 |
| Raster (mm / mil) | 2,20 / 87 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 5.3 |
| Herausraghöhe (mm) | 2.8 |
| Durchmesser Kopfform (mm) | 0.85 |
| Durchmesser Mantel (mm) | 1.4 |
| Durchmesser Kragen (mm) | 1.68 |
| Durchmesser Pressring (mm) | 1.68 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 20 |
| Federkraft (cN) | 80 |
| Federweg empf. (mm) | 1 |
| Federweg max. (mm) | 1.2 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 8 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
Grafiken
Beschreibung des Produkts

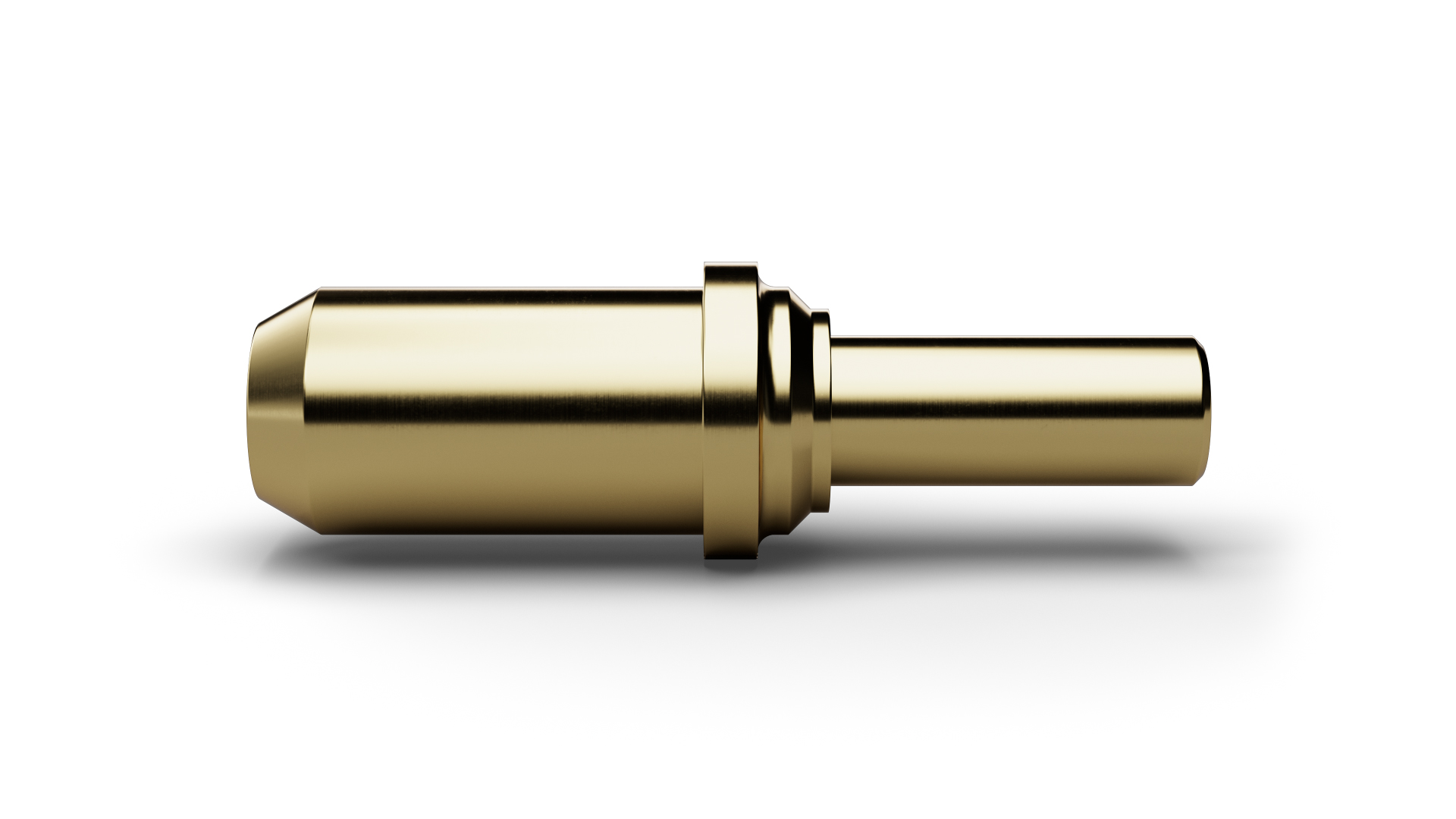

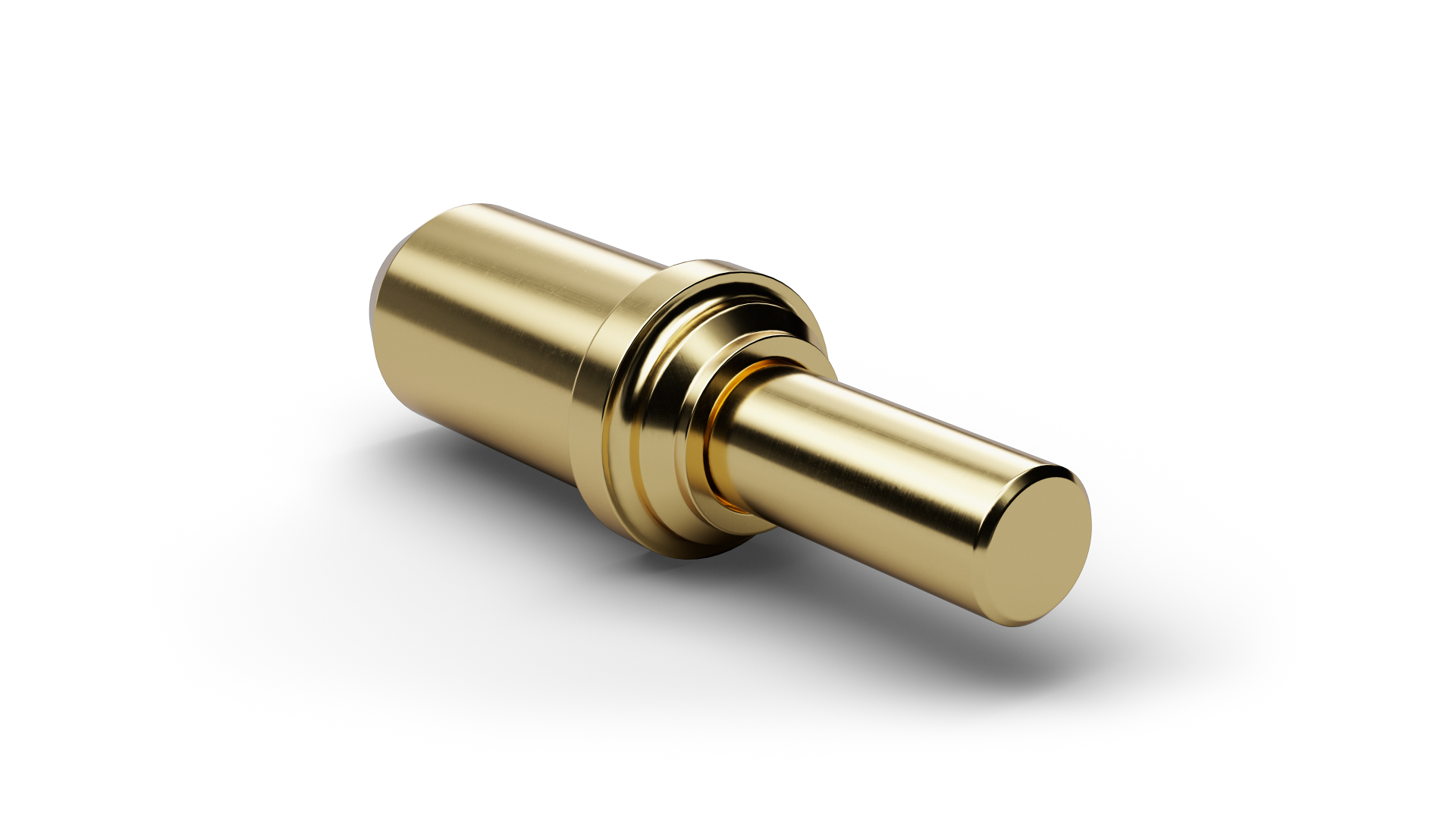

Der Pogo Connector P14016B085G080TL053ST (Artikelnummer 1000223) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P14016B085G080TL053ST für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Die Ausführung kombiniert ein Raster von 2,2 mm / 87 mil mit Kopfform 16 (Flachkopf) und einem Kopfdurchmesser von 0,85 mm. Für P14016B085G080TL053ST ist ein Dauerstrom von 8 A angegeben.
