Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F732 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.7 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 1.7 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 15 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Rhodium |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

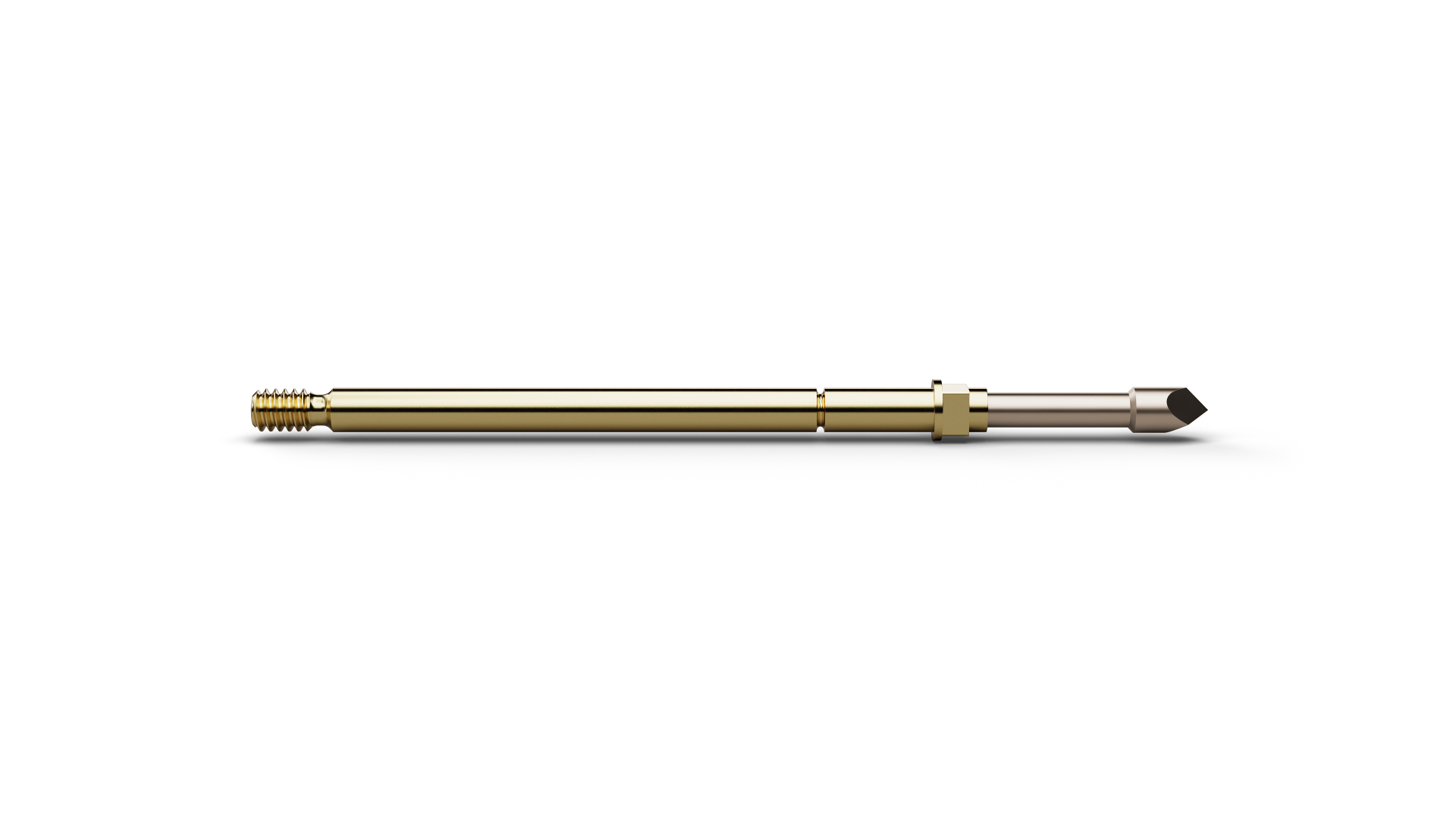

F73215B170R300 (Artikelnummer 1000968) verbindet die Funktion eines Federkontaktstifts mit einer formschlüssigen Schraubmontage. Die verschraubte Befestigung von F73215B170R300 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F73215B170R300 das Gewinde M1,6. Bei F73215B170R300 treffen ein Raster von 2,54 mm / 100 mil, 300 cN Federkraft und 4 mm empfohlener Federweg zusammen. F73215B170R300 ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 25 mΩ. Kopfform 15 (Dreikant 45°, abgesetzt) besitzt einen Durchmesser von 1,7 mm.
