Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F562 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 24.7 |
| Herausraghöhe (mm) | 6.2 |
| Durchmesser Kopfform (mm) | 1.9 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 14 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 2.7 |
| Federweg max. (mm) | 4.1 |
| Treffergenauigkeit +/- (mm) | 0.05 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

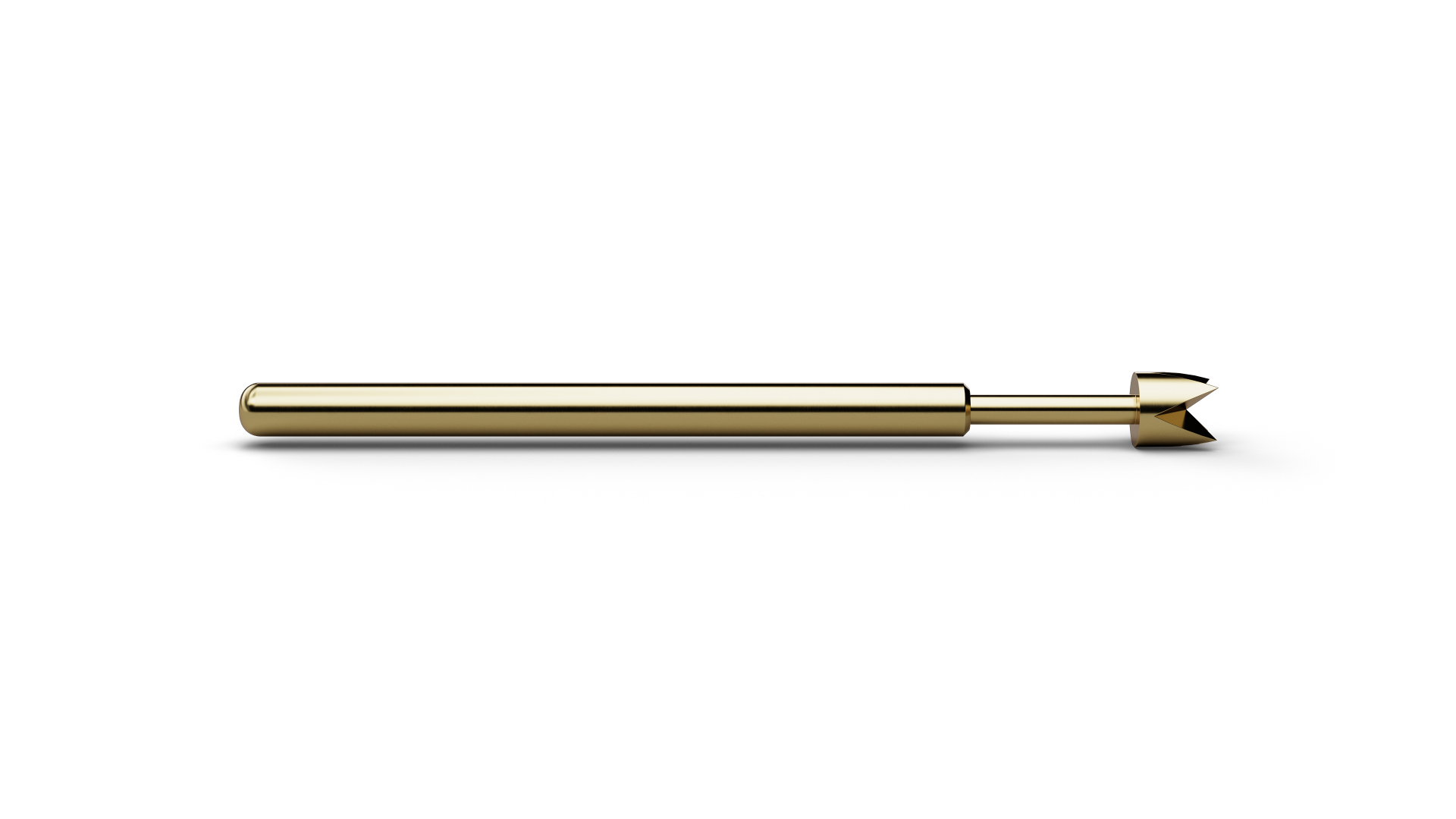

F56214S190L200 (Artikelnummer 1001321) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 14 (4-Punkt-Krone, abgesetzt (selbstreinigend)) verbindet F56214S190L200 den ICT/FCT-Einsatz mit einer Geometrie für Padoberflächen und gelötete Pins, bei denen die Kronengeometrie Rückstände oder Oxidschichten durchdringen kann. F56214S190L200 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 14 (4-Punkt-Krone, abgesetzt (selbstreinigend)) und einem Kopfdurchmesser von 1,9 mm. Für F56214S190L200 sind 5 A Dauerstrom und 20 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F56214S190L200 besteht aus Stahl und ist mit Langzeitgold beschichtet.
