Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF340 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 50 |
| Herausraghöhe (mm) | 22.2 |
| Durchmesser Kopfform (mm) | 3.5 |
| Durchmesser Mantel (mm) | 2.4 |
| Durchmesser Kragen (mm) | 2.6 |
| Durchmesser Pressring (mm) | 2.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 07 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 260 |
| Federweg empf. (mm) | 6.4 |
| Federweg max. (mm) | 8 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 16 |
| Typ. Durchgangswiderstand (mOhm) | 10 |
Grafiken
Beschreibung des Produkts

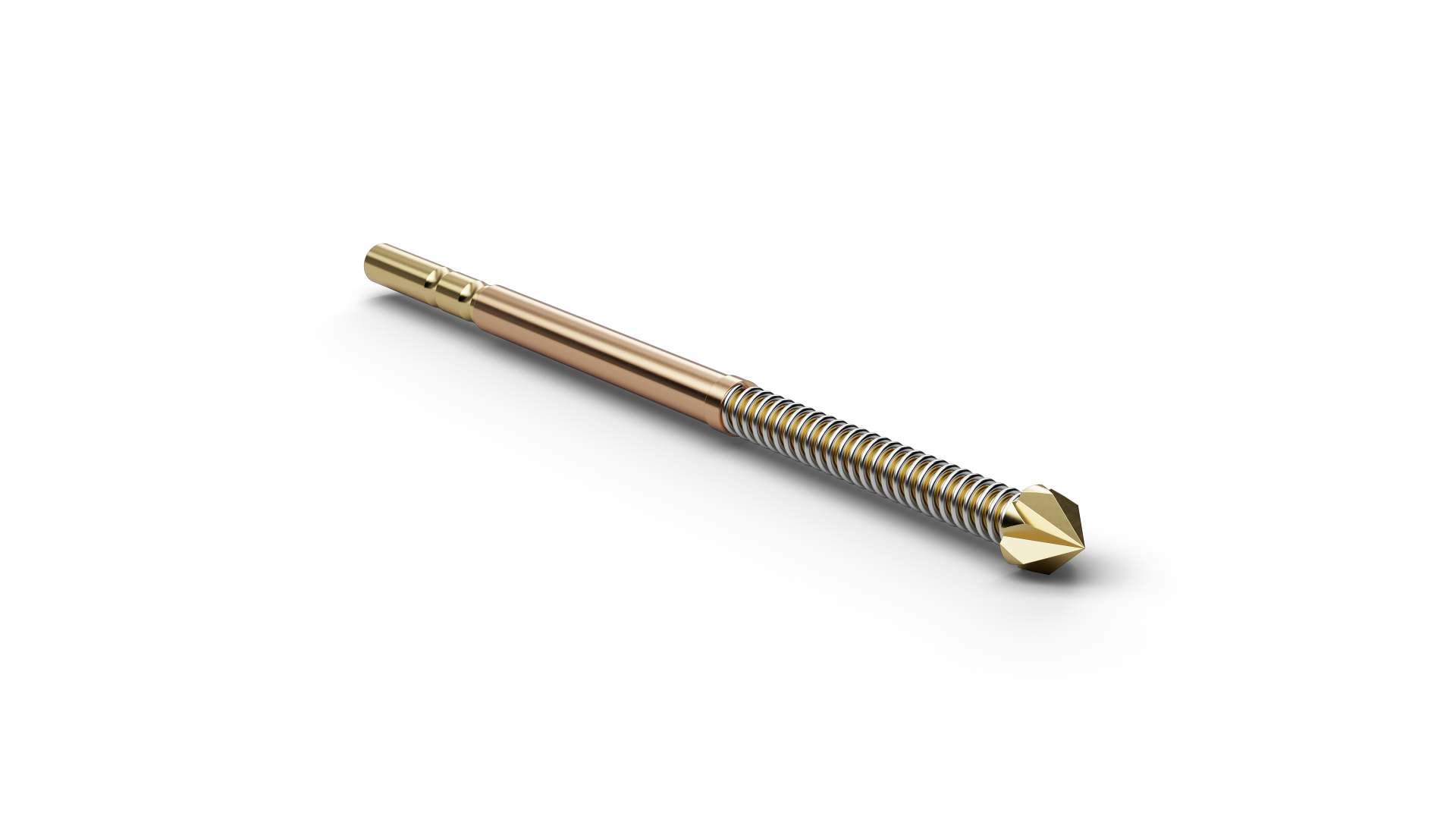

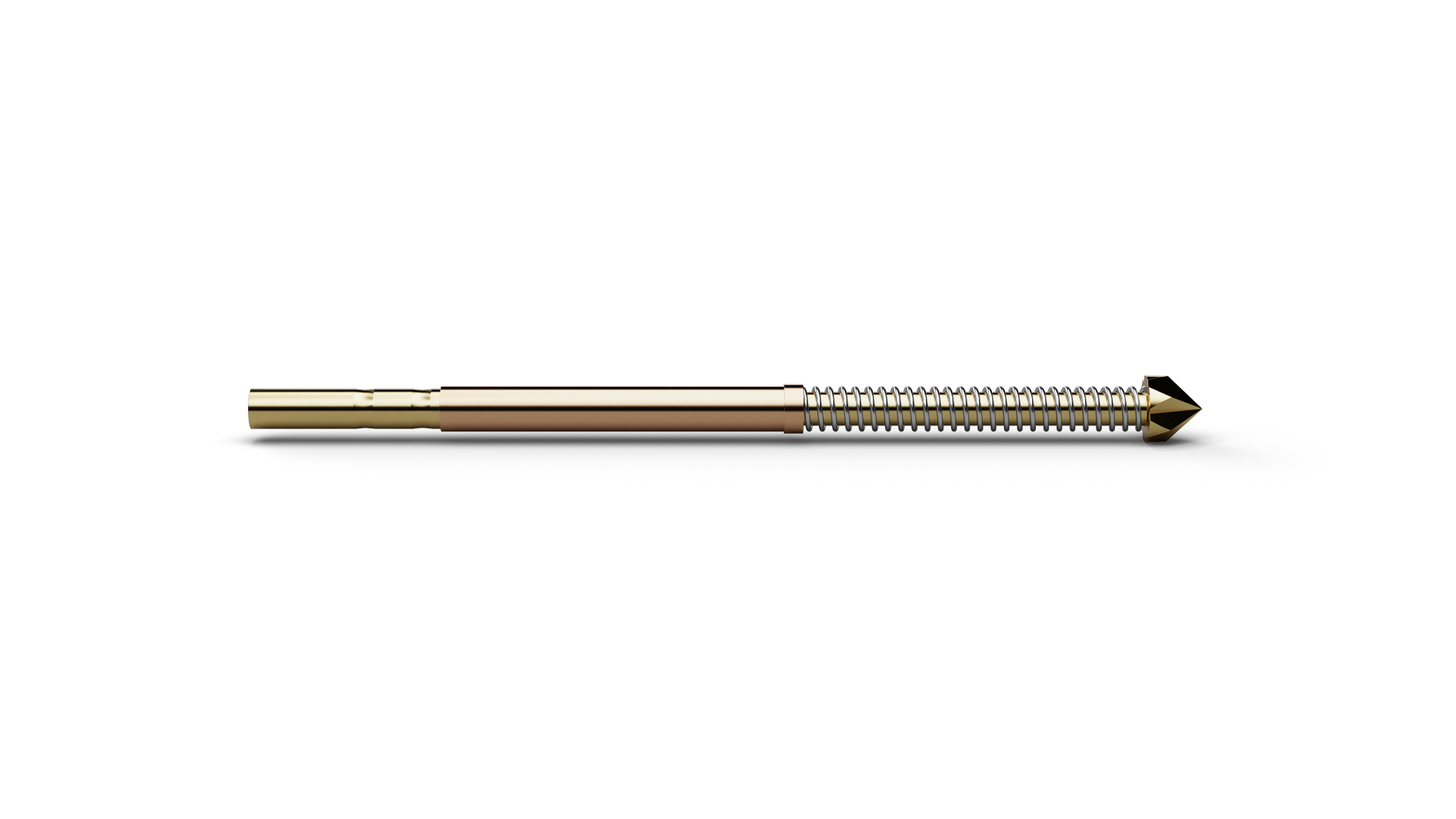

Der Hochstromstift HCF34007S350L260 (Artikelnummer 1001370) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF34007S350L260 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF34007S350L260 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF34007S350L260 ist als Anwendungsbereich Batterieprüfungen und Prüfungen in der Leistungselektronik vorgesehen. Für HCF34007S350L260 sind 16 A Dauerstrom und 10 mΩ typischer Durchgangswiderstand angegeben. Kopfform 07 (Sechskant 90°, abgesetzt) besitzt einen Durchmesser von 3,5 mm.
