Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF340 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 50 |
| Herausraghöhe (mm) | 22.2 |
| Durchmesser Kopfform (mm) | 3.5 |
| Durchmesser Mantel (mm) | 2.4 |
| Durchmesser Kragen (mm) | 2.6 |
| Durchmesser Pressring (mm) | 2.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 09 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Nickel |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 260 |
| Federweg empf. (mm) | 6.4 |
| Federweg max. (mm) | 8 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 16 |
| Typ. Durchgangswiderstand (mOhm) | 10 |
Grafiken
Beschreibung des Produkts

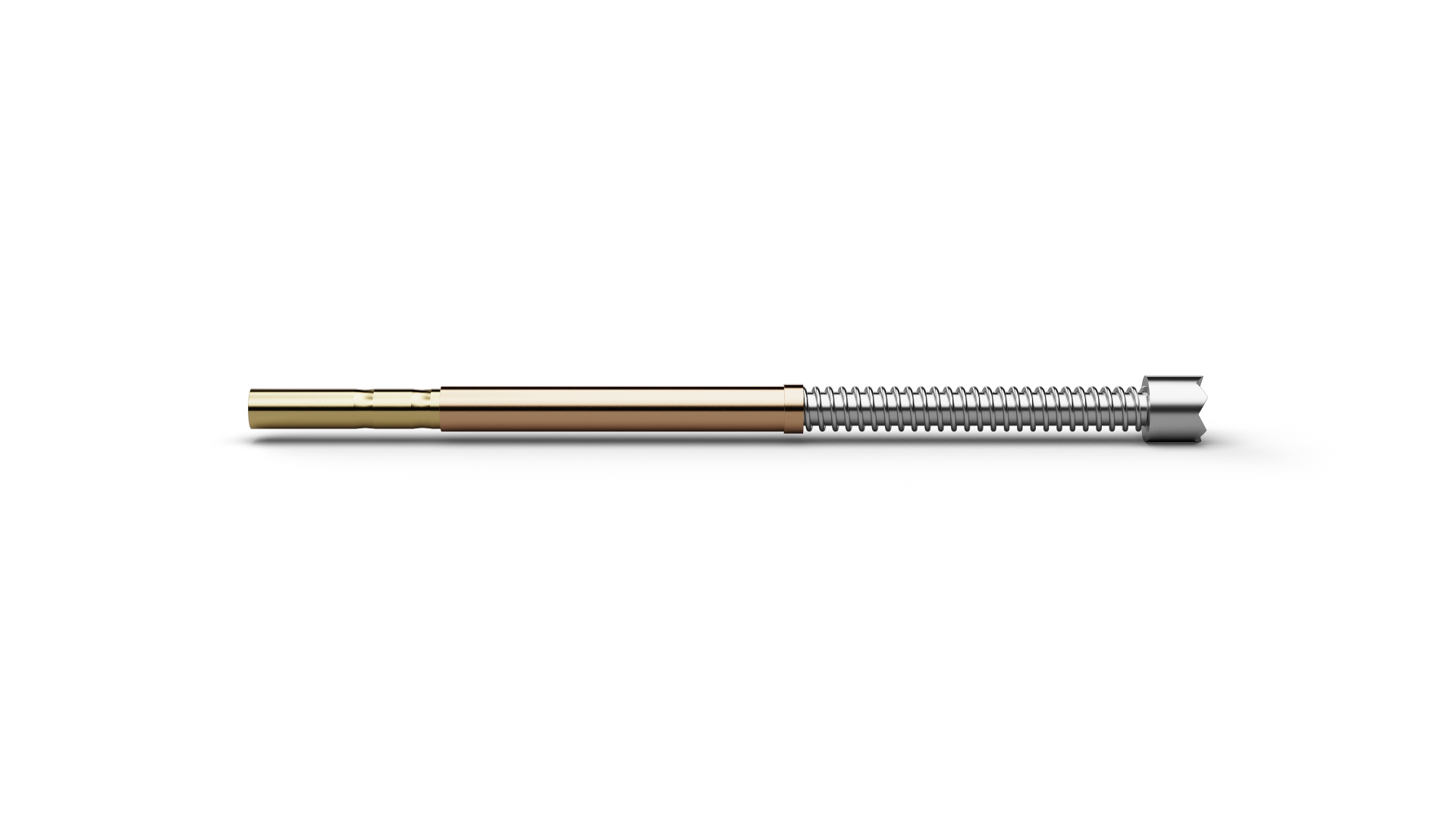

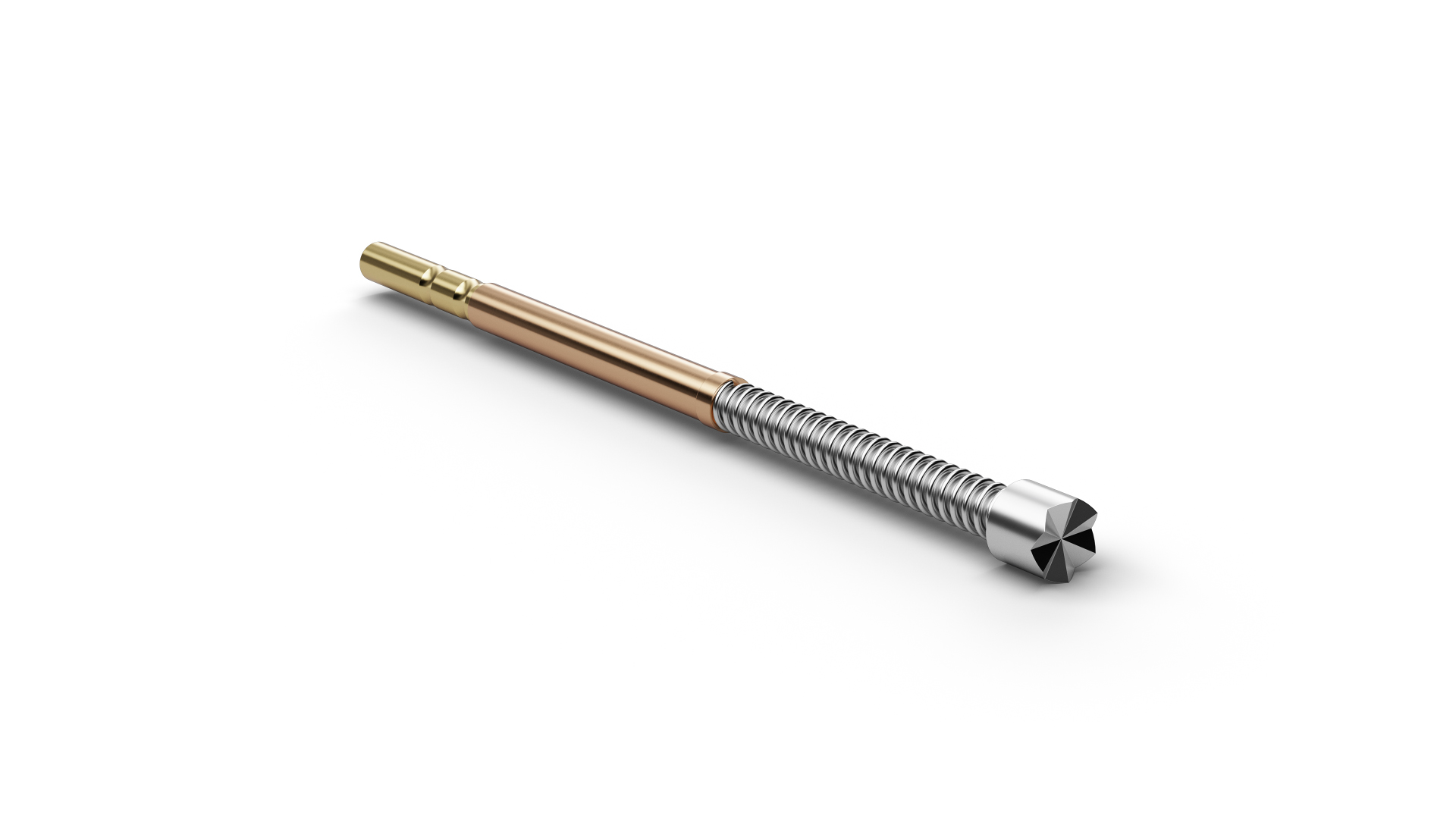

HCF34009S350N260 (Artikelnummer 1001373) ist ein Hochstromkontakt für Anwendungen, bei denen hohe Ströme mit möglichst geringem Kontaktwiderstand übertragen werden müssen. Bei HCF34009S350N260 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Für HCF34009S350N260 sind Stromtragfähigkeit, niedriger Kontaktwiderstand und definierte Kontaktkraft entscheidend, um elektrische Verluste und unerwünschte Erwärmung zu begrenzen. HCF34009S350N260 kombiniert ein Raster von 4 mm / 157 mil mit Kopfform 09 (6-Punkt-Krone, abgesetzt) und einem Kopfdurchmesser von 3,5 mm. HCF34009S350N260 ist elektrisch für einen Dauerstrom von 16 A spezifiziert.
