Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F502 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 24.7 |
| Herausraghöhe (mm) | 6.2 |
| Durchmesser Kopfform (mm) | 1.9 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 09 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Nickel |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Silber |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 130 |
| Federweg empf. (mm) | 2.7 |
| Federweg max. (mm) | 4.1 |
| Treffergenauigkeit +/- (mm) | 0.05 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 55 |

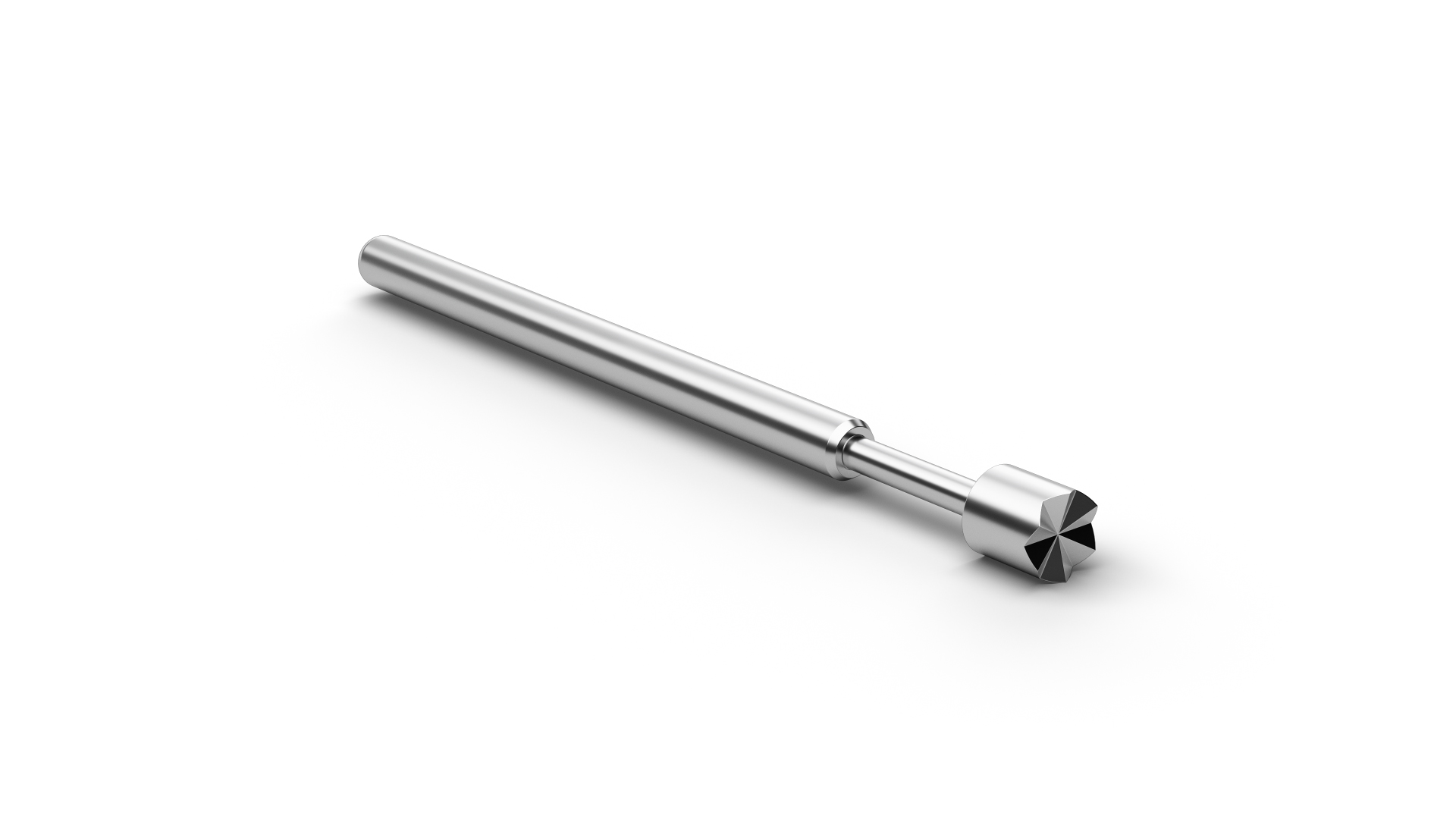

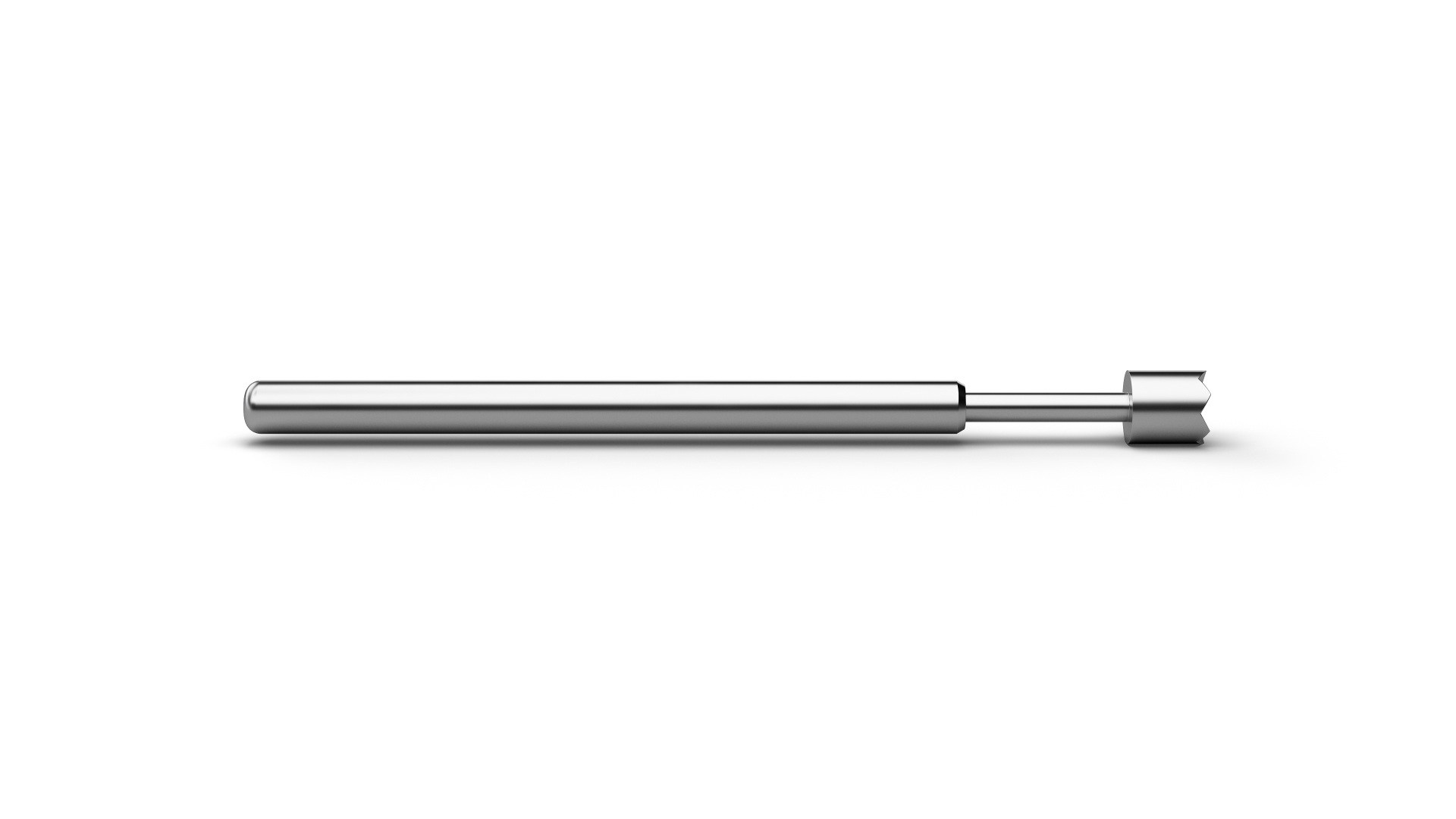

Grafiken
