Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F111 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 16.5 |
| Herausraghöhe (mm) | 4 |
| Durchmesser Kopfform (mm) | 0.9 |
| Durchmesser Mantel (mm) | 0.69 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 20 |
| Federkraft (cN) | 85 |
| Federweg empf. (mm) | 2 |
| Federweg max. (mm) | 2.8 |
| Treffergenauigkeit +/- (mm) | 0.09 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 65 |
Grafiken
Beschreibung des Produkts

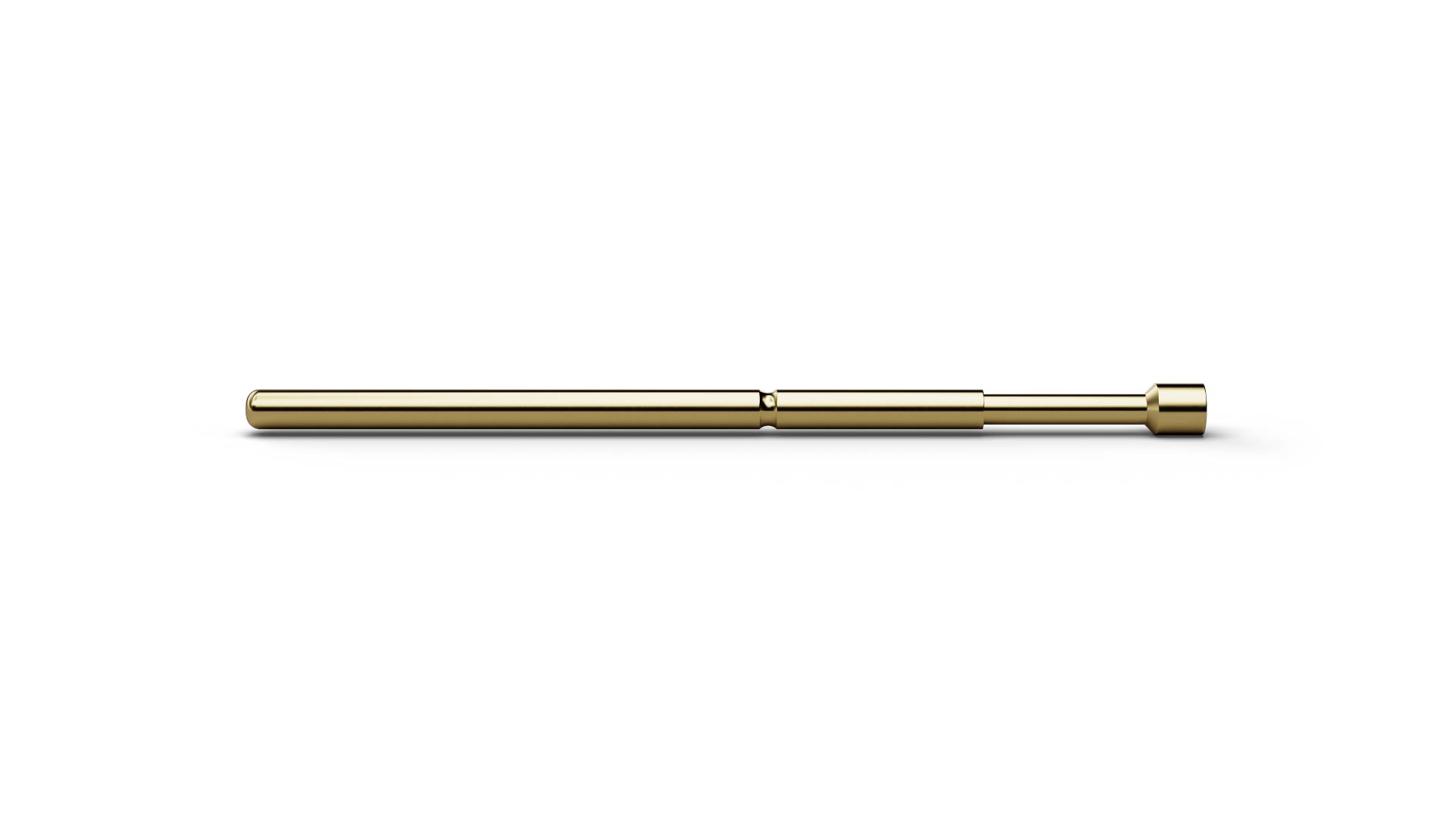

Als Basis Kontaktstift stellt F11105S090L085 (Artikelnummer 1001404) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 05 (Innenkegel, abgesetzt) verbindet F11105S090L085 den ICT/FCT-Einsatz mit einer Geometrie für Pins und Wire-Wrap-Pfosten mit einer geführten, schonenden Kontaktierung. F11105S090L085 kombiniert ein Raster von 1,27 mm / 50 mil mit Kopfform 05 (Innenkegel, abgesetzt) und einem Kopfdurchmesser von 0,9 mm. F11105S090L085 ist für 3 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 65 mΩ. Der Kolben von F11105S090L085 besteht aus Stahl und ist mit Langzeitgold beschichtet.
