Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F732 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | H |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.7 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 2.5 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

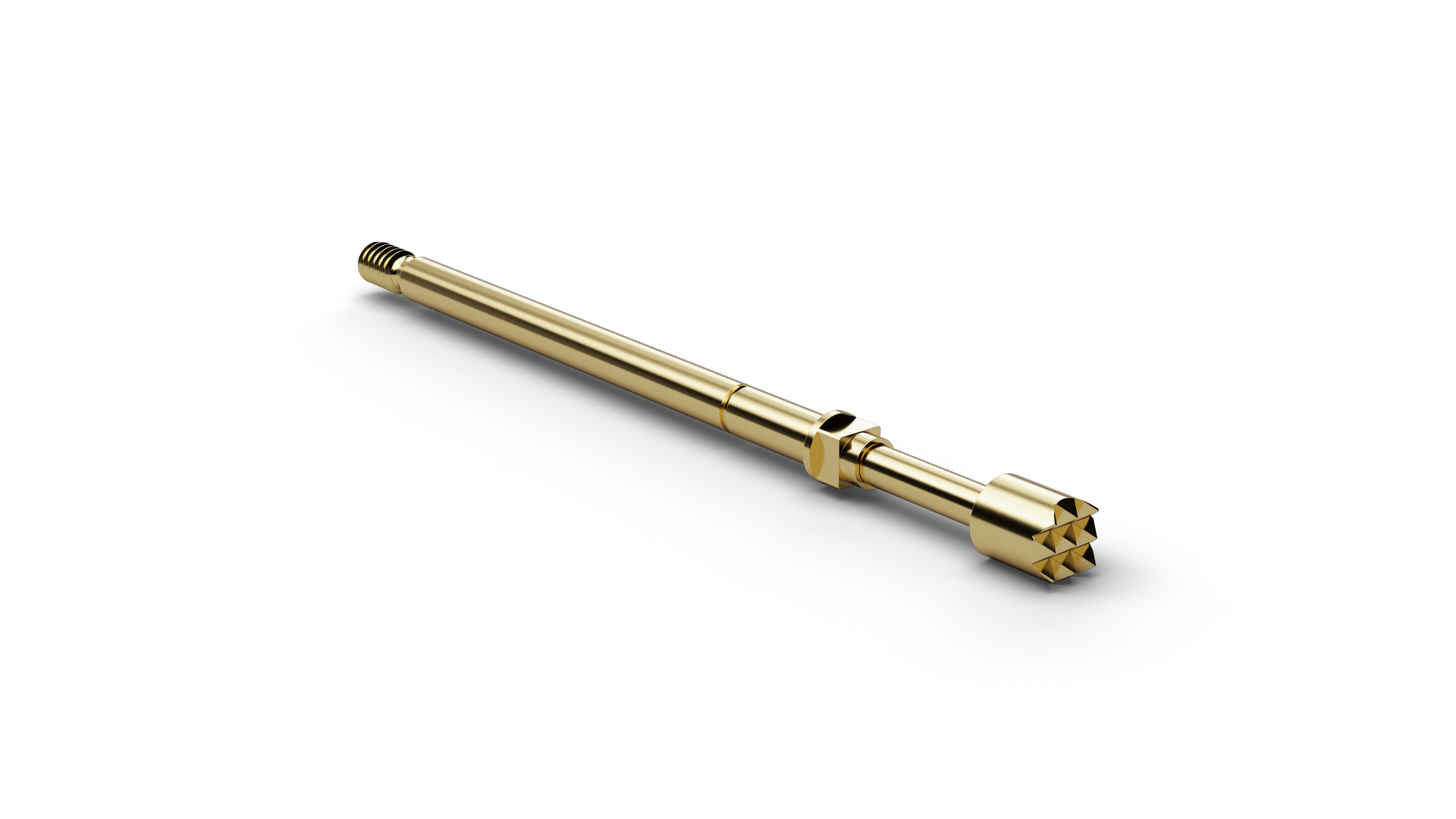

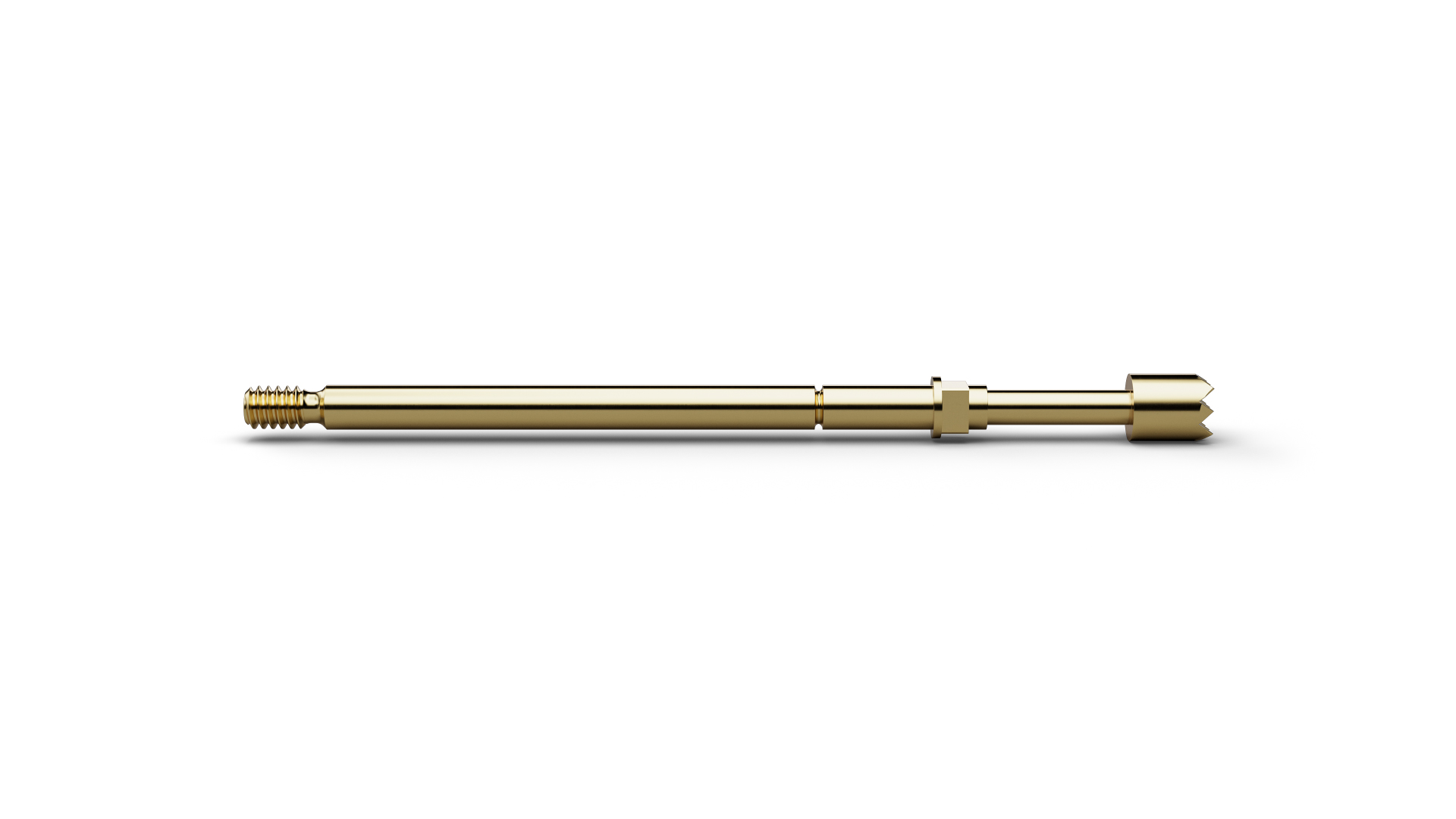

F73206B250G150H (Artikelnummer 1001447) ist ein schraubbarer Federkontaktstift für Prüfaufbauten, in denen der Kontaktstift sicher in seiner Einbaulage gehalten werden soll. Die verschraubte Befestigung von F73206B250G150H unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F73206B250G150H das Gewinde M1,6. F73206B250G150H kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 2,5 mm. F73206B250G150H ist elektrisch für einen Dauerstrom von 5 A spezifiziert. Als H-Version erweitert F73206B250G150H den Einsatzbereich auf Hochtemperaturanwendungen bis 200 °C.
