Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F588 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 39 |
| Herausraghöhe (mm) | 14.1 |
| Durchmesser Kopfform (mm) | 1.5 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 28 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 180 |
| Federweg empf. (mm) | 9.3 |
| Federweg max. (mm) | 11.7 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

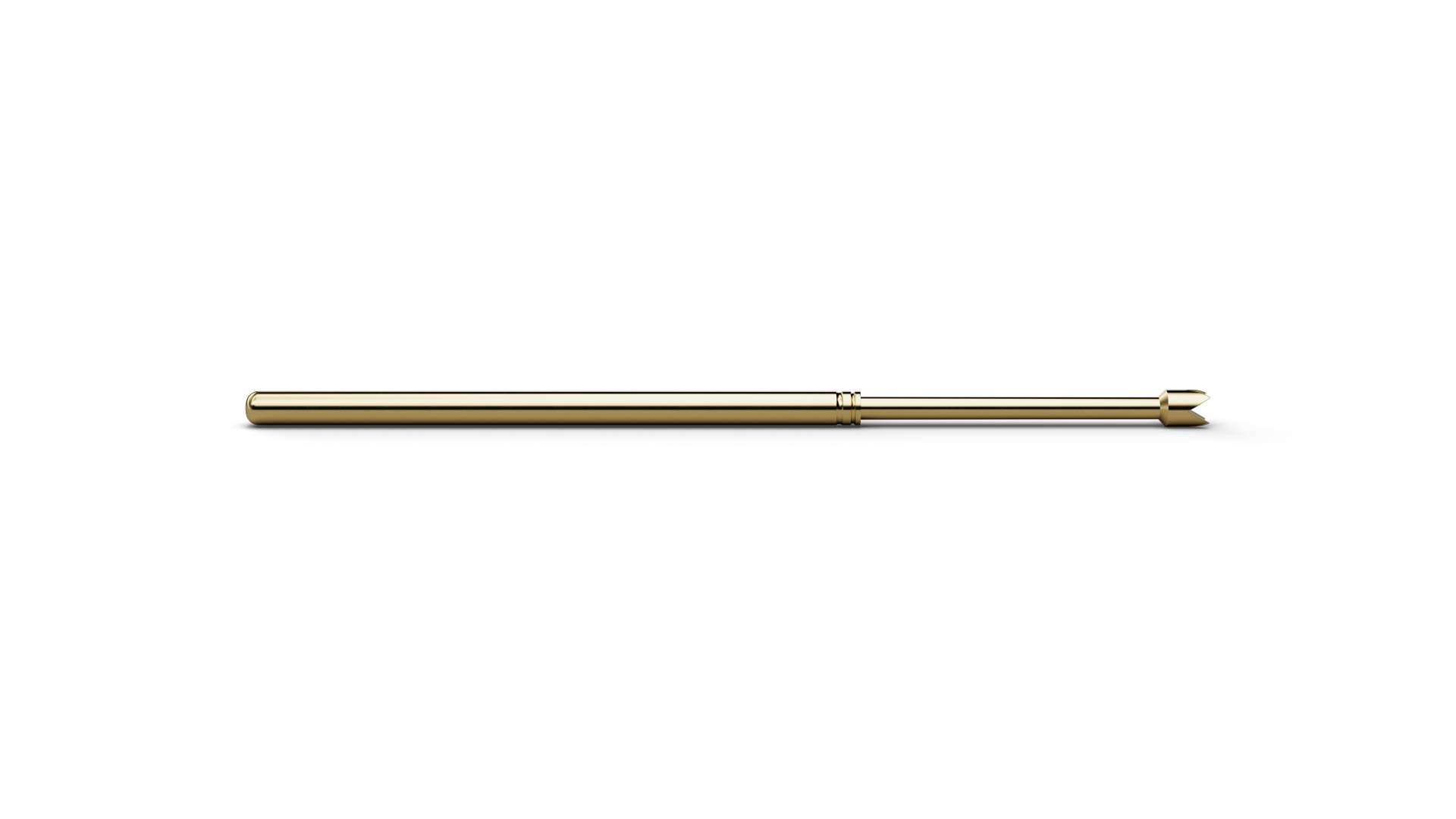

Der Basis Kontaktstift F58828B150G180 (Artikelnummer 1001476) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. Mit Kopfform 28 (4-Punkt-Krone, abgesetzt) verbindet F58828B150G180 den ICT/FCT-Einsatz mit einer Geometrie für Padoberflächen und gelötete Pins, bei denen die Kronengeometrie Rückstände oder Oxidschichten durchdringen kann. F58828B150G180 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 28 (4-Punkt-Krone, abgesetzt) und einem Kopfdurchmesser von 1,5 mm. F58828B150G180 ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 30 mΩ. Der Kolben von F58828B150G180 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
