Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-T / P165T-L126 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 12.6 |
| Herausraghöhe (mm) | 2.4 |
| Durchmesser Kopfform (mm) | 1.2 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 1.78 |
| Durchmesser Pressring (mm) | 1.78 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Nickel |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 75 |
| Federweg empf. (mm) | 1.3 |
| Federweg max. (mm) | 1.6 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Anschluss | Crimpanschluss |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 8 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

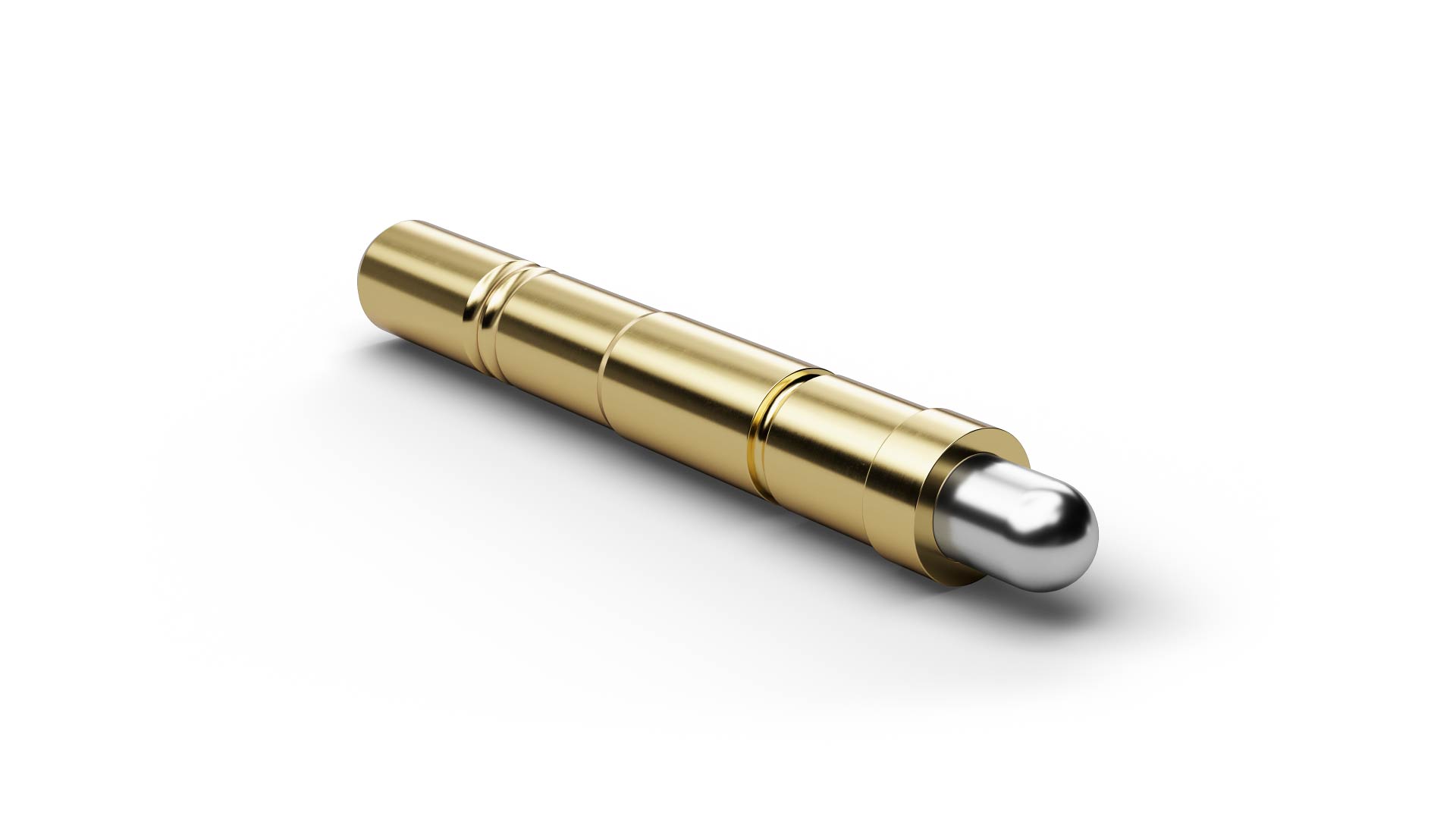

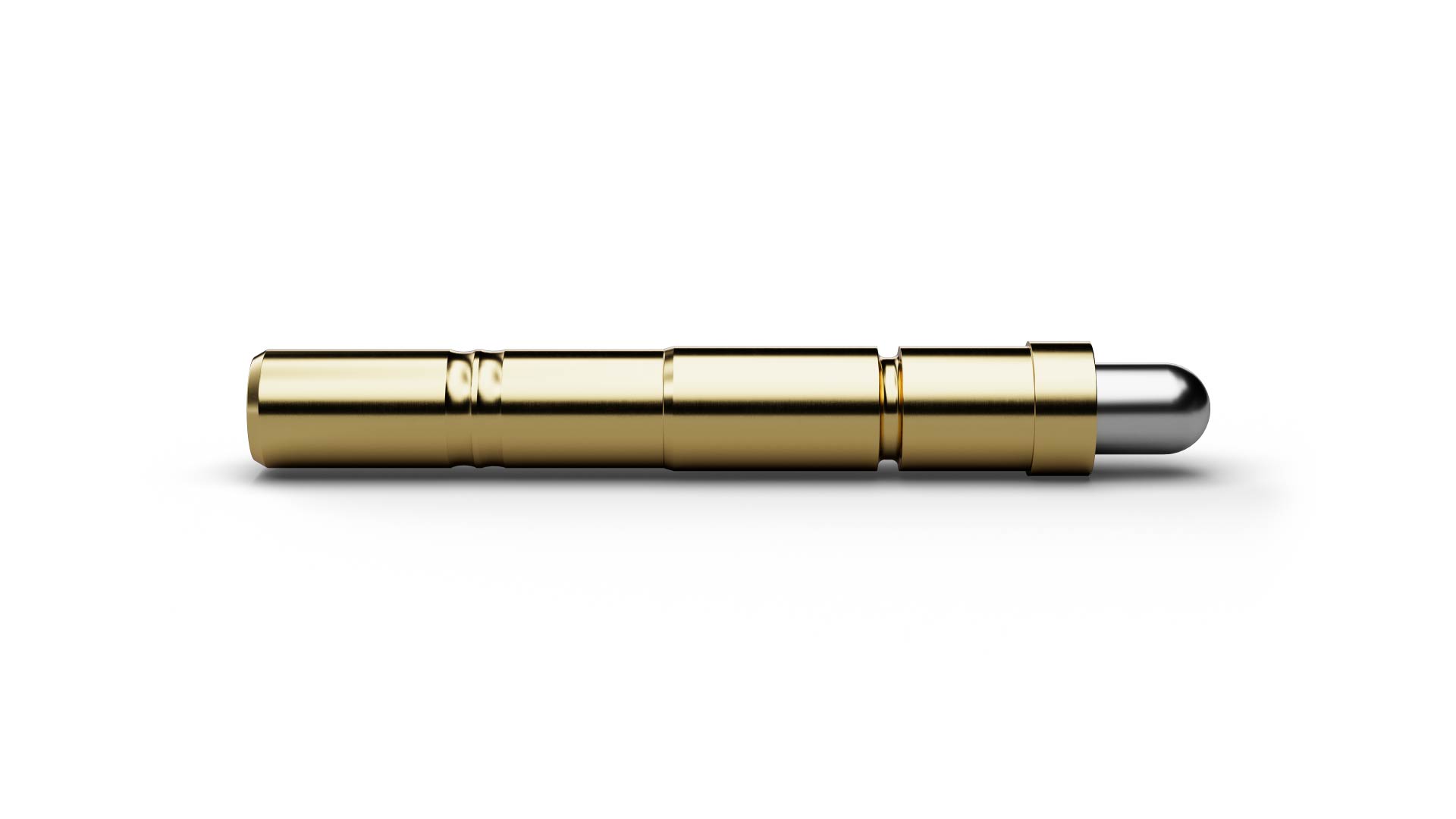

Der Pogo Connector P16511S120N075TL126CR (Artikelnummer 1001484) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P16511S120N075TL126CR für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Bei P16511S120N075TL126CR treffen ein Raster von 2,54 mm / 100 mil, 75 cN Federkraft und 1,3 mm empfohlener Federweg zusammen. P16511S120N075TL126CR ist für 8 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 30 mΩ. Bei P16511S120N075TL126CR besitzt die Kopfform 11 (Kugelkopf) einen Durchmesser von 1,2 mm. Bei P16511S120N075TL126CR besteht der Kolben aus Stahl; die Oberfläche ist mit Nickel ausgeführt.
