Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F585 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.3 |
| Herausraghöhe (mm) | 8.4 |
| Durchmesser Kopfform (mm) | 1.05 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 33 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

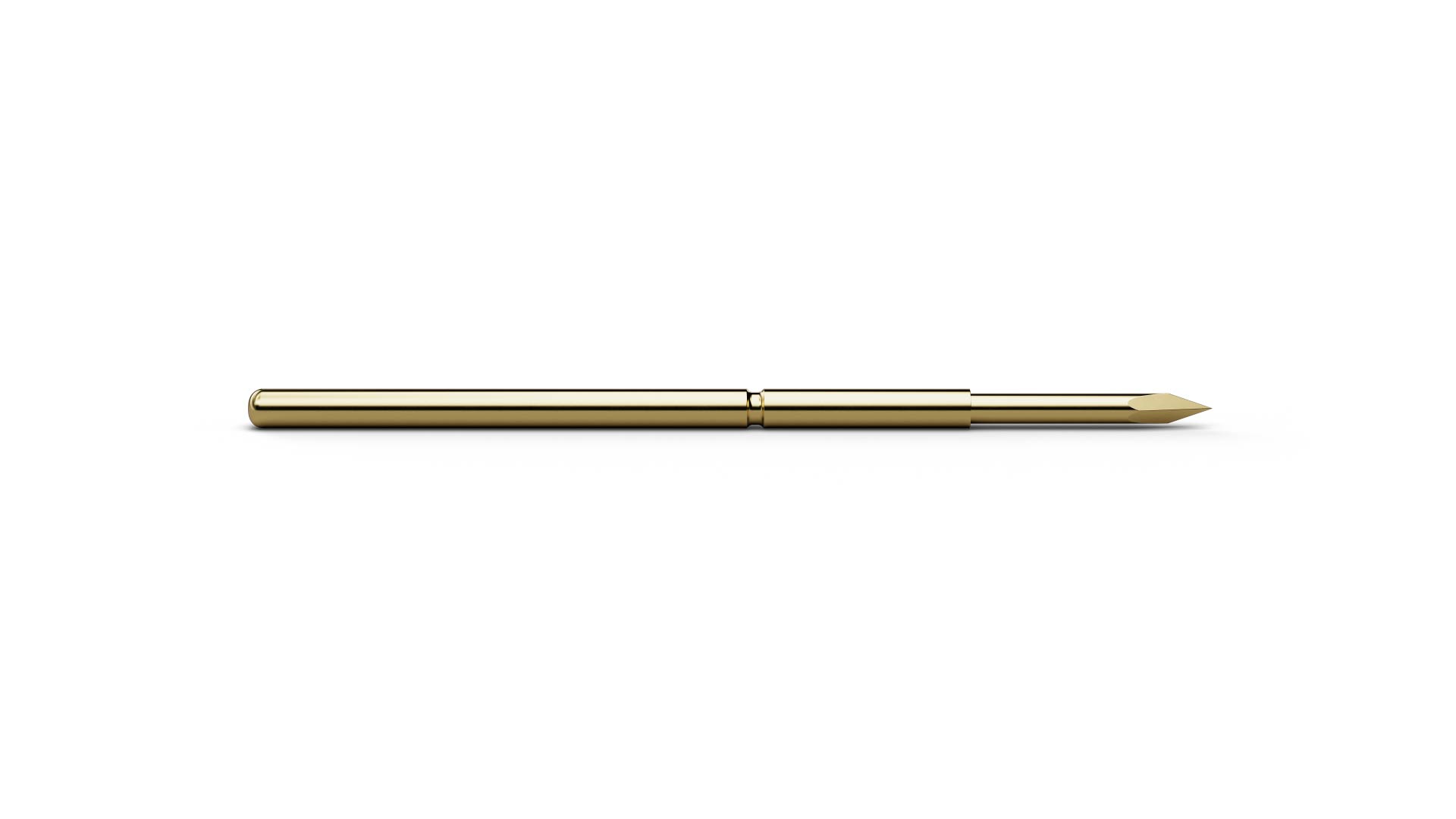

Der Basis Kontaktstift F58533S105L200 (Artikelnummer 1001500) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. Mit Kopfform 33 (Vierkantlanze 38°) verbindet F58533S105L200 den ICT/FCT-Einsatz mit einer Geometrie für Vias und Lötpads, bei denen die Kanten Rückstände und Oxidschichten gezielt aufbrechen können. F58533S105L200 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 33 (Vierkantlanze 38°) und einem Kopfdurchmesser von 1,05 mm. Für F58533S105L200 sind 5 A Dauerstrom und 20 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F58533S105L200 besteht aus Stahl und ist mit Langzeitgold beschichtet.
