Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F773 |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 27 |
| Herausraghöhe (mm) | 10 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3 |
| Durchmesser Pressring (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

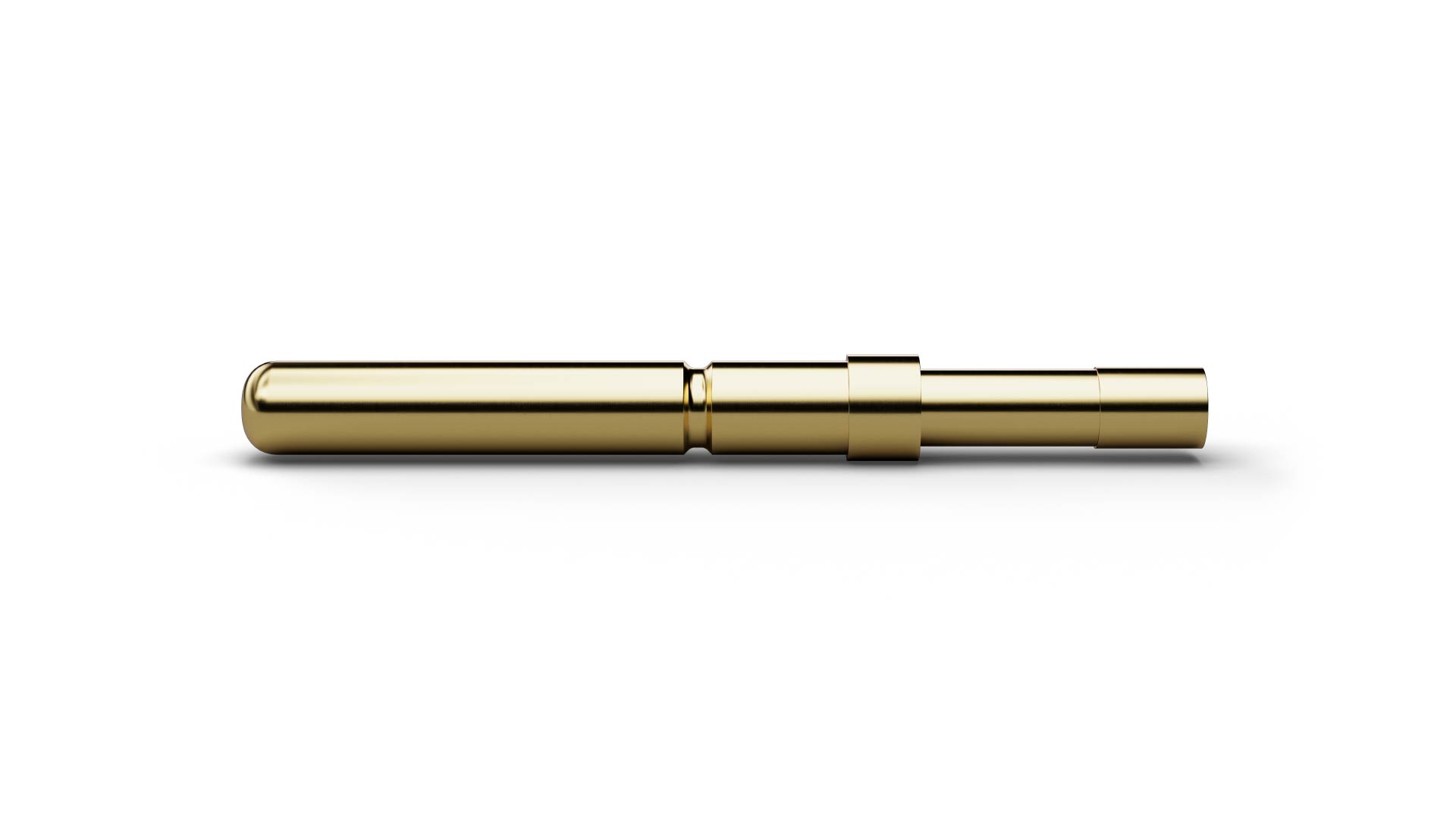

Als Basis Kontaktstift stellt F77305B230G150 (Artikelnummer 1001576) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 05 (Innenkegel, abgesetzt) verbindet F77305B230G150 den ICT/FCT-Einsatz mit einer Geometrie für Pins und Wire-Wrap-Pfosten mit einer geführten, schonenden Kontaktierung. F77305B230G150 kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 05 (Innenkegel, abgesetzt) und einem Kopfdurchmesser von 2,3 mm. F77305B230G150 ist für 10 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 25 mΩ. Der Kolben von F77305B230G150 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
