Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F768 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 37 |
| Herausraghöhe (mm) | 13.6 |
| Durchmesser Kopfform (mm) | 0.9 |
| Durchmesser Mantel (mm) | 0.79 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 130 |
| Federweg empf. (mm) | 3.2 |
| Federweg max. (mm) | 4 |
| Treffergenauigkeit +/- (mm) | 0.07 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

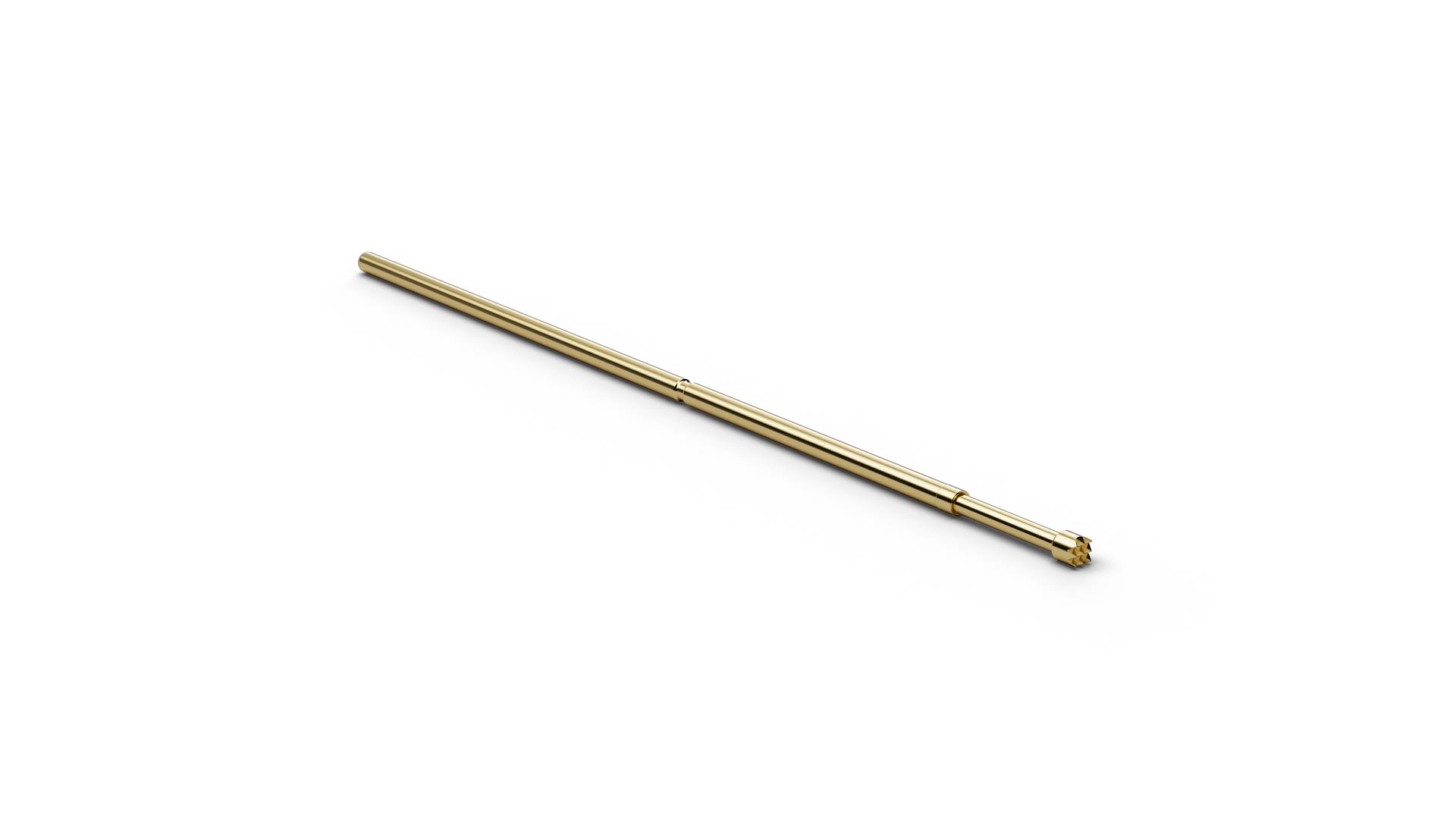

F76806B090G130 (Artikelnummer 1001610) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 06 (Waffel, abgesetzt) verbindet F76806B090G130 den ICT/FCT-Einsatz mit einer Geometrie für Drähte, Pins und Wire-Wrap-Pfosten; die Geometrie eignet sich auch für leicht verbogene Kontakte. F76806B090G130 kombiniert ein Raster von 1,27 mm / 50 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 0,9 mm. Für F76806B090G130 sind 3 A Dauerstrom und 20 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F76806B090G130 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
