Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | VF4 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 69.7 |
| Herausraghöhe (mm) | 34.8 |
| Durchmesser Kopfform (mm) | 3 |
| Durchmesser Mantel (mm) | 3 |
| Durchmesser Kragen (mm) | 3.6 |
| Durchmesser Pressring (mm) | 3.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 300 |
| Federkraft (cN) | 1500 |
| Federweg empf. (mm) | 5 |
| Federweg max. (mm) | 5.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2,5X0,35 |
| Schlüsselweite (mm) | 2,5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

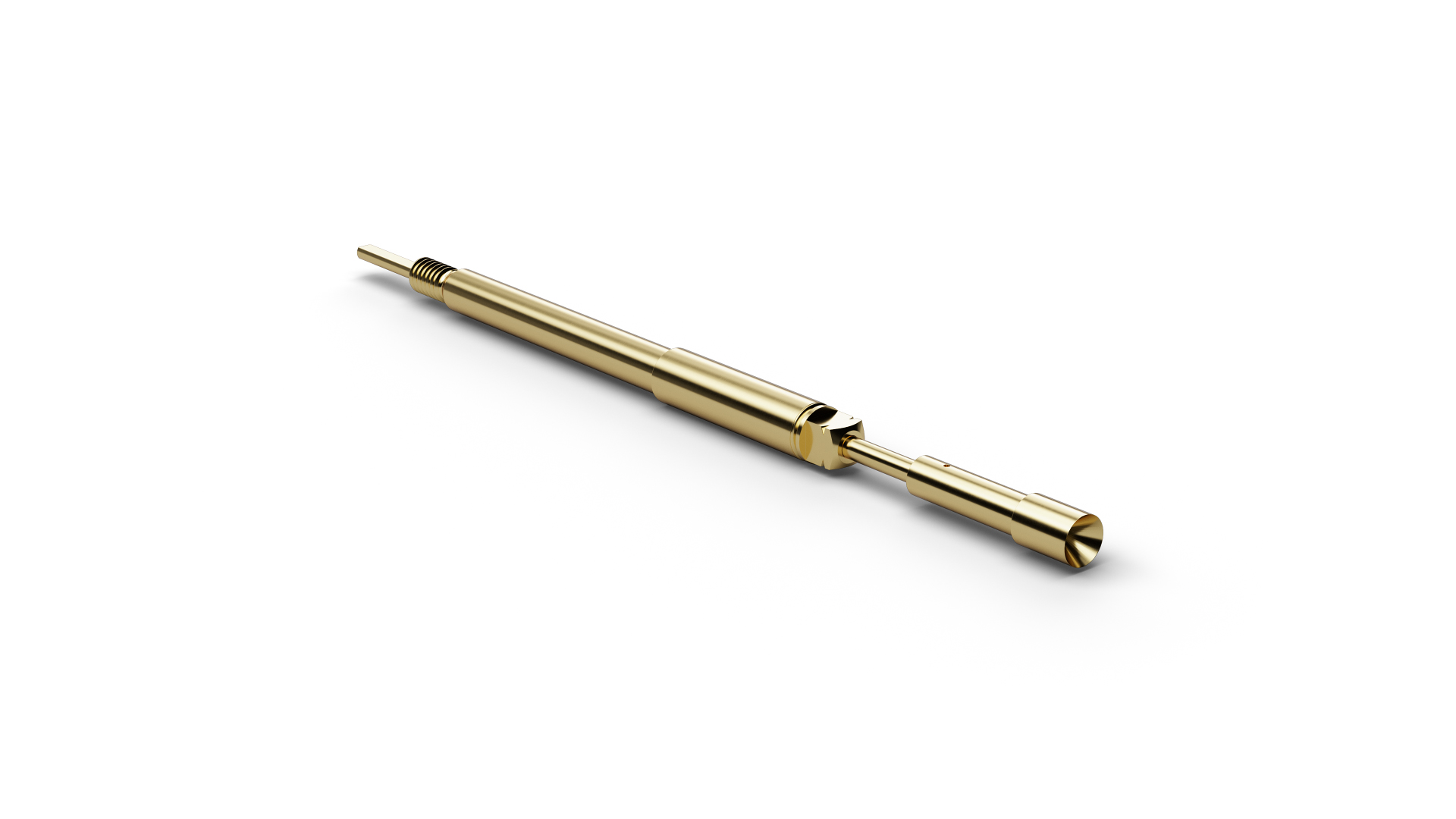

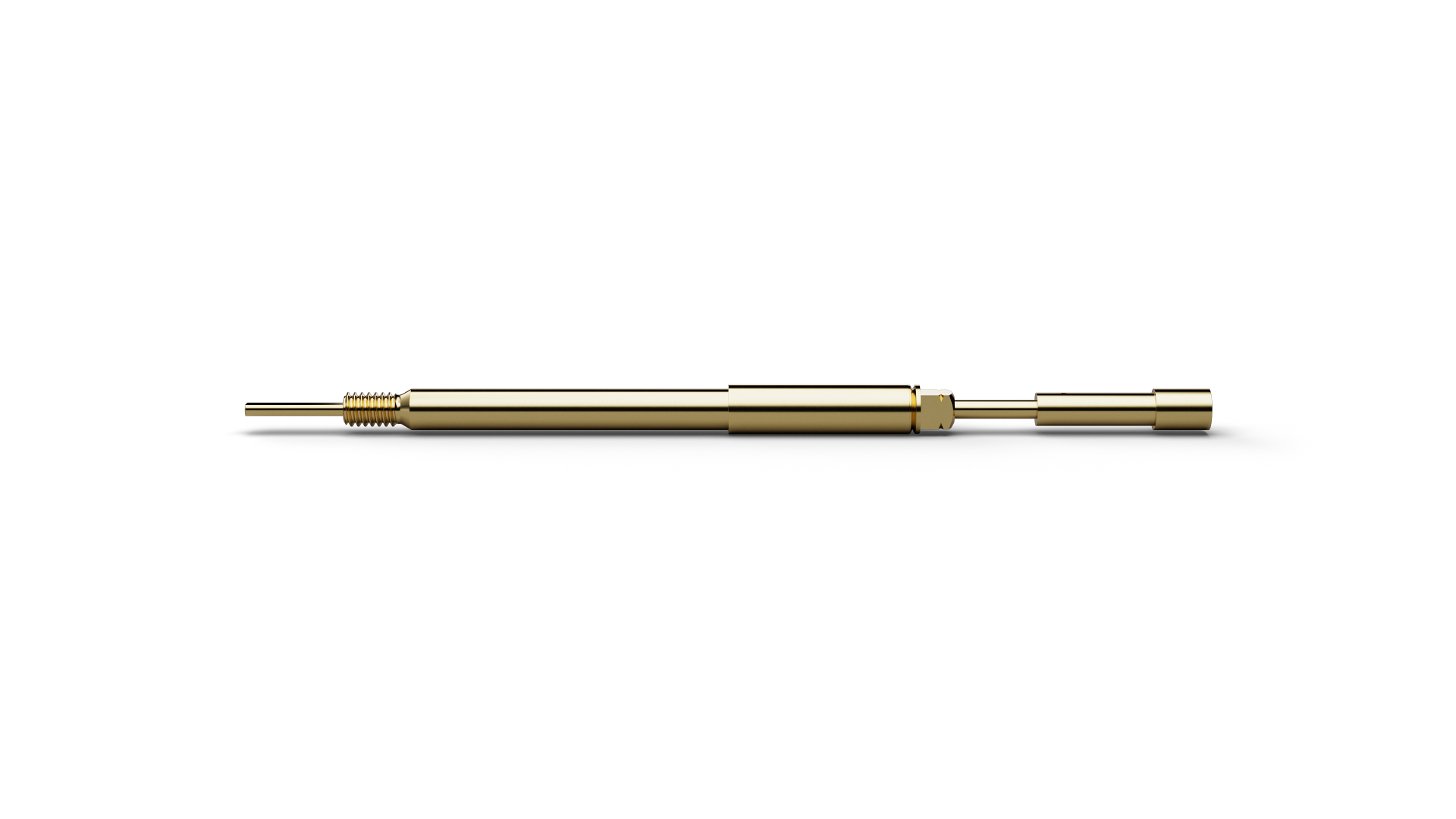

Der Verraststift VF405B300G15 (Artikelnummer 1002316) ist für den Push-Back- beziehungsweise Verrasttest von Terminals in Steckergehäusen ausgelegt. Mit VF405B300G15 lässt sich prüfen, ob ein Terminal im Steckergehäuse sicher verrastet bleibt und beim Kontaktieren nicht unzulässig zurückgeschoben wird. Für VF405B300G15 ist eine Treffergenauigkeit von ±0,1 mm angegeben. VF405B300G15 ist für 10 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 30 mΩ. Zur Montage besitzt VF405B300G15 das Gewinde M2,5 x 0,35. Bei VF405B300G15 beträgt das Raster 4 mm / 157 mil.
