Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F730 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 28.9 |
| Herausraghöhe (mm) | 10.5 |
| Durchmesser Kopfform (mm) | 0.64 |
| Durchmesser Mantel (mm) | 0.68 |
| Durchmesser Kragen (mm) | 1.16 |
| Durchmesser Pressring (mm) | 1.16 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 55 |
| Federkraft (cN) | 110 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M0,9X0,175 |
| Schlüsselweite (mm) | 1,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
Grafiken
Beschreibung des Produkts

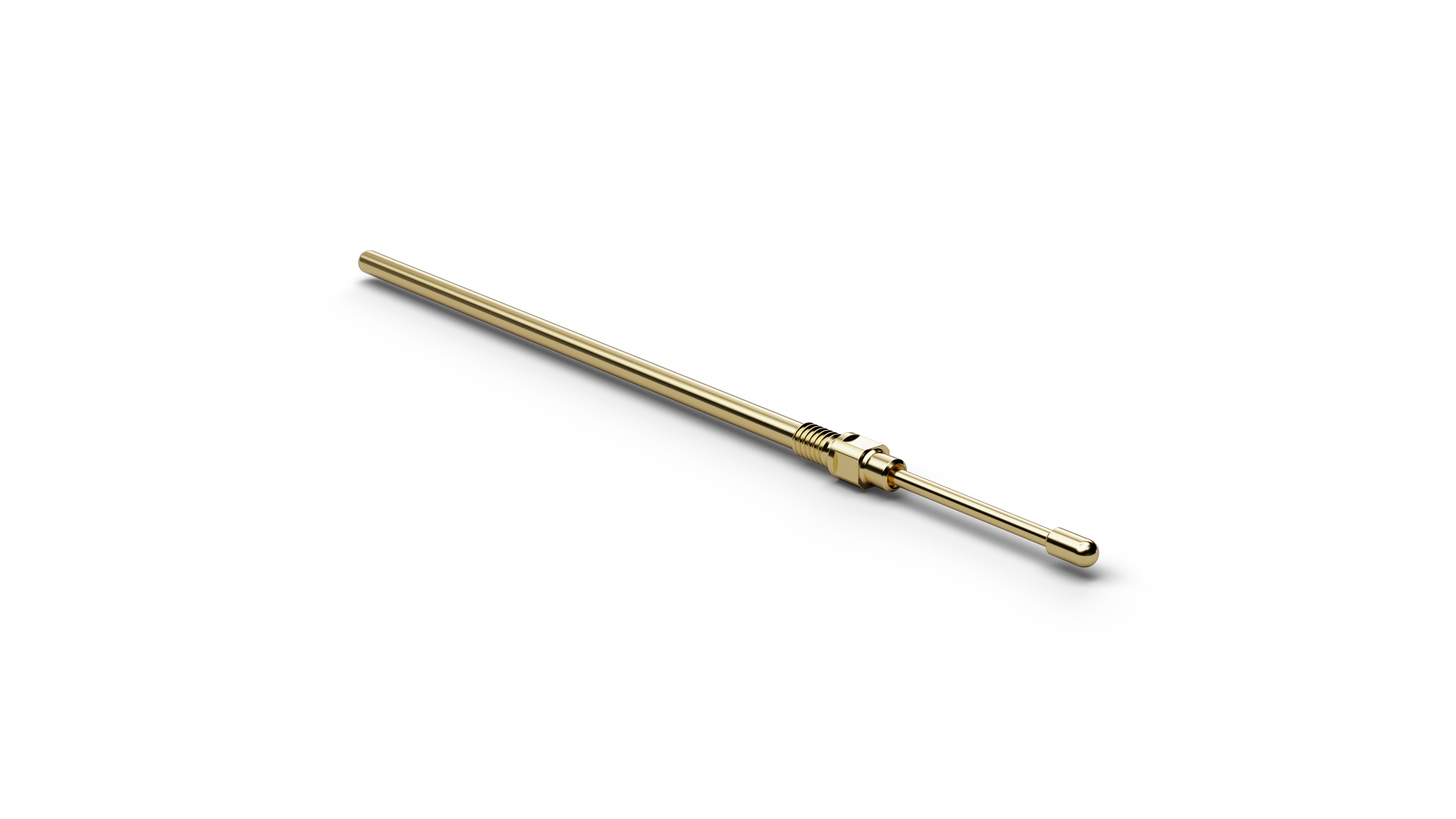

Als Basis Schraubstift wird F73012B064G110 (Artikelnummer 1003223) über ein Gewinde sicher im Prüfadapter befestigt. Die verschraubte Befestigung von F73012B064G110 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Bei F73012B064G110 treffen ein Raster von 1,27 mm / 50 mil, 110 cN Federkraft und 4 mm empfohlener Federweg zusammen. Für F73012B064G110 sind 3 A Dauerstrom und 50 mΩ typischer Durchgangswiderstand angegeben. Kopfform 12 (Kugelkopf, abgesetzt) besitzt einen Durchmesser von 0,64 mm. Der Kolben von F73012B064G110 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
