Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF320 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 32 |
| Herausraghöhe (mm) | 13.2 |
| Durchmesser Kopfform (mm) | 1.35 |
| Durchmesser Mantel (mm) | 1.35 |
| Durchmesser Kragen (mm) | 1.5 |
| Durchmesser Pressring (mm) | 1.5 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 09 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Nickel |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 130 |
| Federweg empf. (mm) | 3.2 |
| Federweg max. (mm) | 4 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 12 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

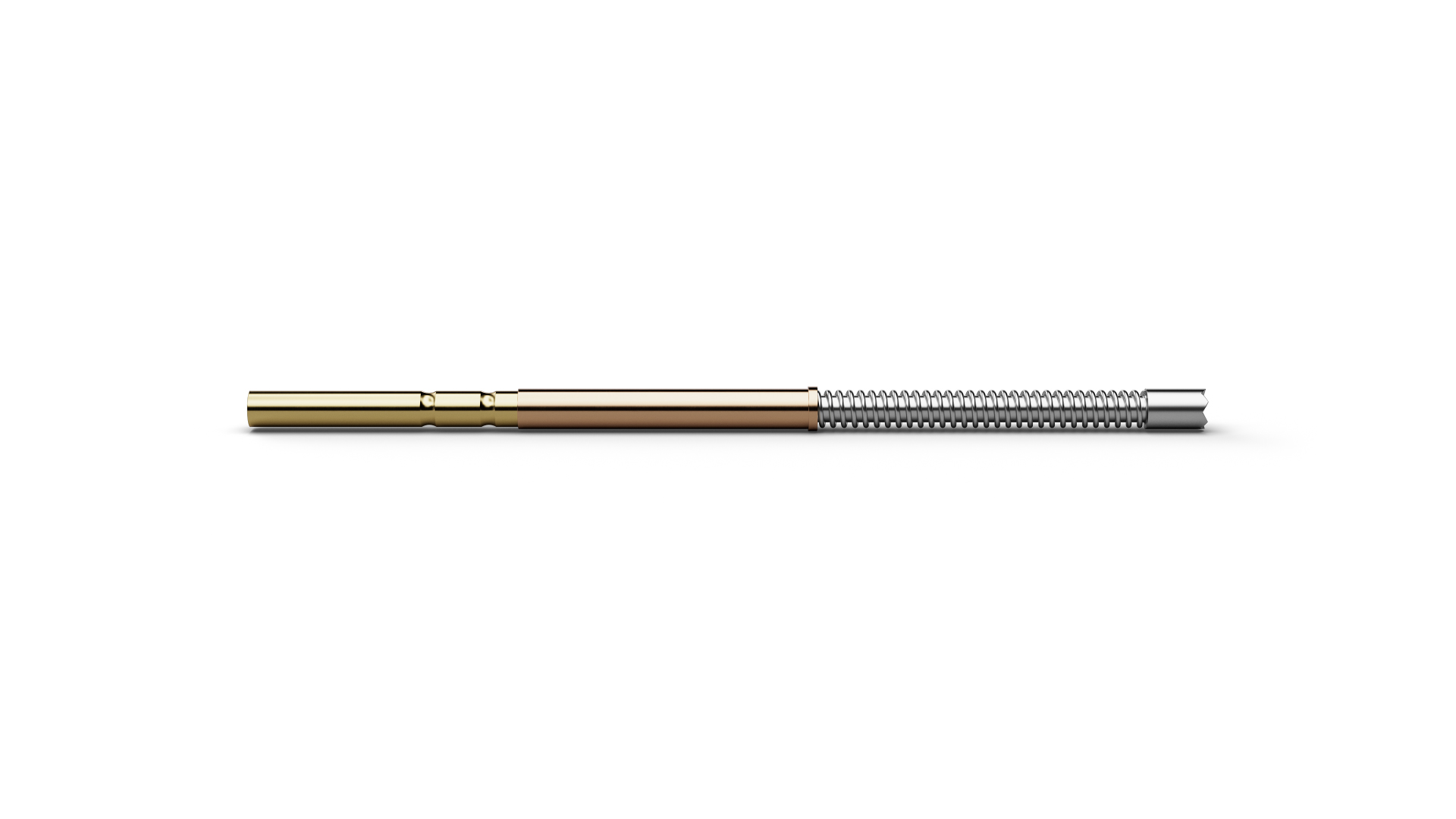

Der Hochstromstift HCF32009S135N130 (Artikelnummer 1003498) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF32009S135N130 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF32009S135N130 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF32009S135N130 ist als Anwendungsbereich Prüfungen in der Leistungselektronik vorgesehen. HCF32009S135N130 ist für 12 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Bei HCF32009S135N130 besitzt die Kopfform 09 (6-Punkt-Krone, abgesetzt) einen Durchmesser von 1,35 mm.
