Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF330 |
| Raster (mm / mil) | 3,00 / 118 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 40 |
| Herausraghöhe (mm) | 18.5 |
| Durchmesser Kopfform (mm) | 2.1 |
| Durchmesser Mantel (mm) | 2 |
| Durchmesser Kragen (mm) | 2.2 |
| Durchmesser Pressring (mm) | 2.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 08 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Nickel |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 210 |
| Federweg empf. (mm) | 5.6 |
| Federweg max. (mm) | 7 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 14 |
| Typ. Durchgangswiderstand (mOhm) | 15 |
Grafiken
Beschreibung des Produkts

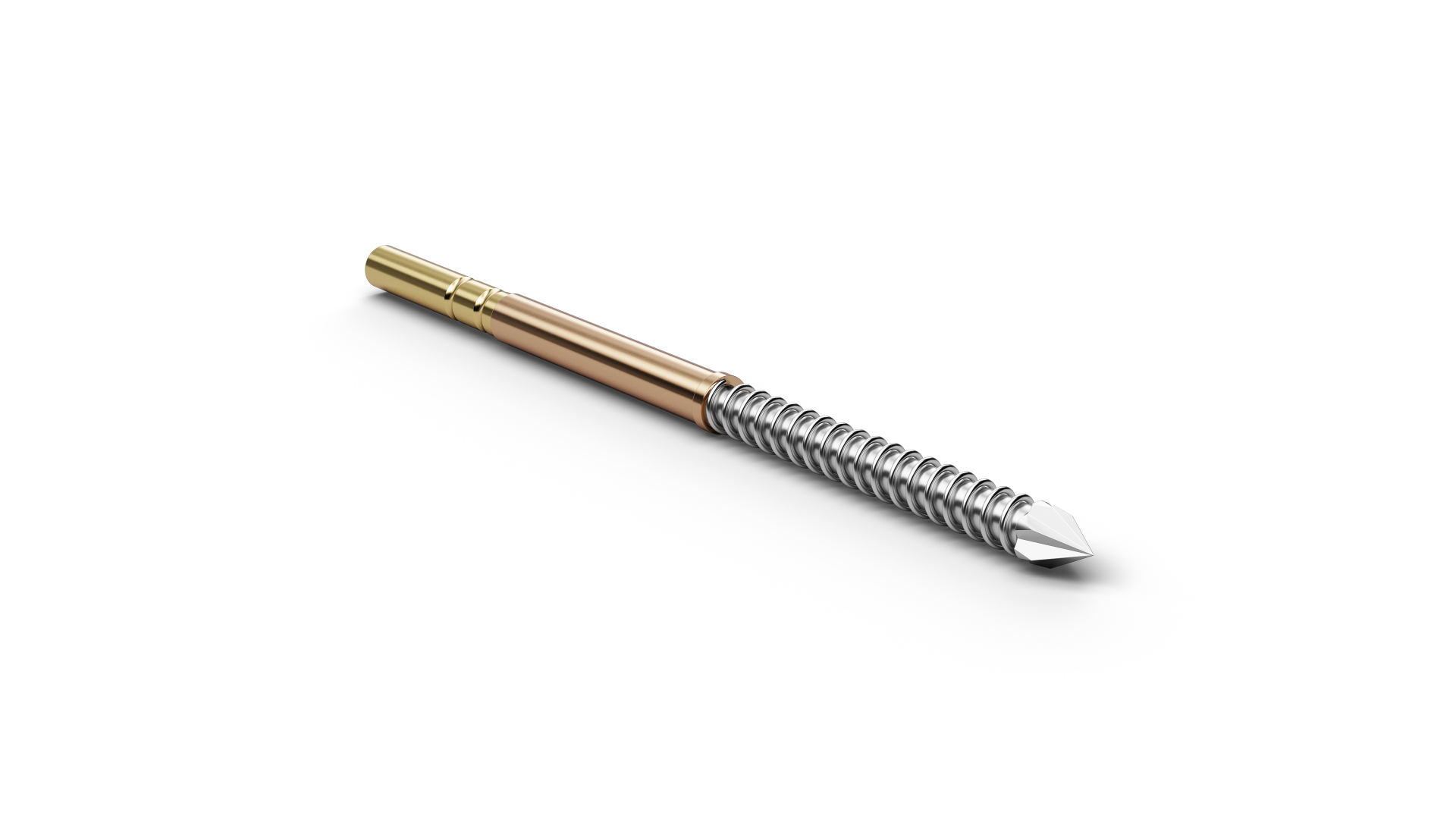

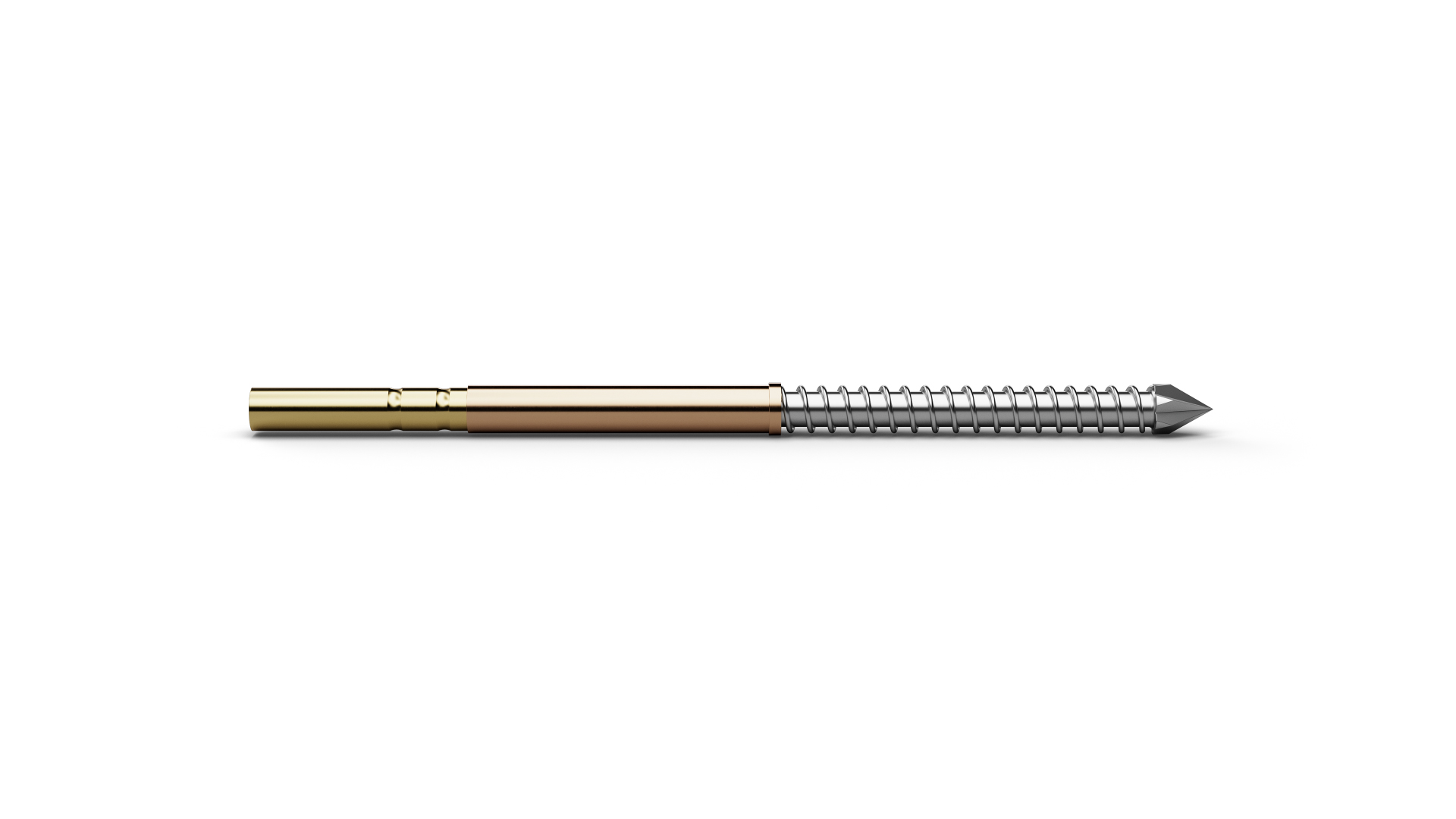

Der Hochstromstift HCF33008S210N210 (Artikelnummer 1003519) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF33008S210N210 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF33008S210N210 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF33008S210N210 ist als Anwendungsbereich Prüfungen in der Leistungselektronik vorgesehen. Für HCF33008S210N210 sind 14 A Dauerstrom und 15 mΩ typischer Durchgangswiderstand angegeben. Kopfform 08 (Sechskant 60°, abgesetzt) besitzt einen Durchmesser von 2,1 mm.
