Technische Daten
| Allgemeines | |
|---|---|

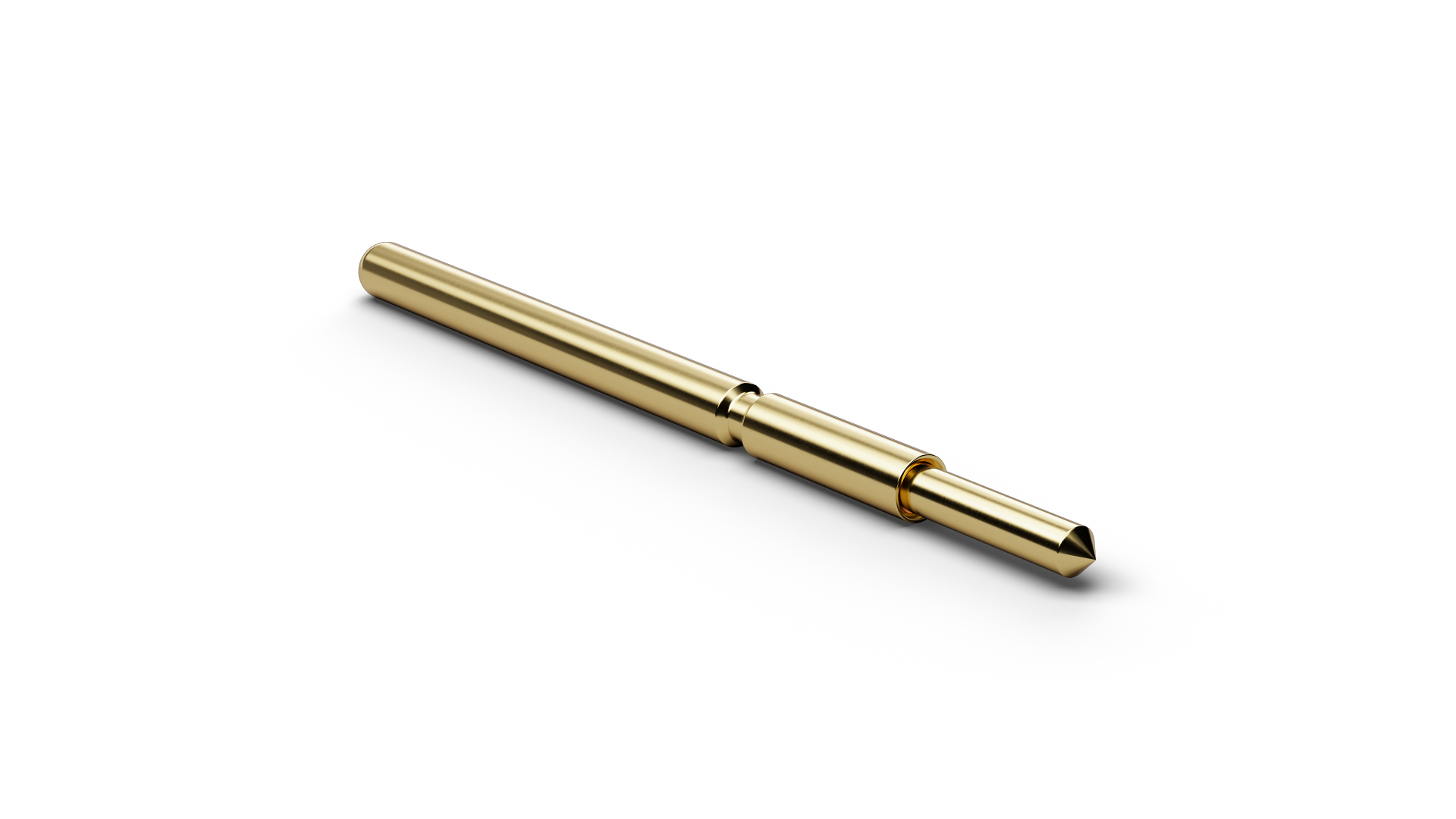

| Aufbau | Basis Kontaktstift |
| Typ/Familie | P / P067-L114 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | S1 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 11.4 |
| Herausraghöhe (mm) | 2.2 |
| Durchmesser Kopfform (mm) | 0.48 |
| Durchmesser Mantel (mm) | 0.67 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 01 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 75 |
| Federweg empf. (mm) | 0.8 |
| Federweg max. (mm) | 1.2 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 70 |
