Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F100 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.3 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 1.5 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 35 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 150 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

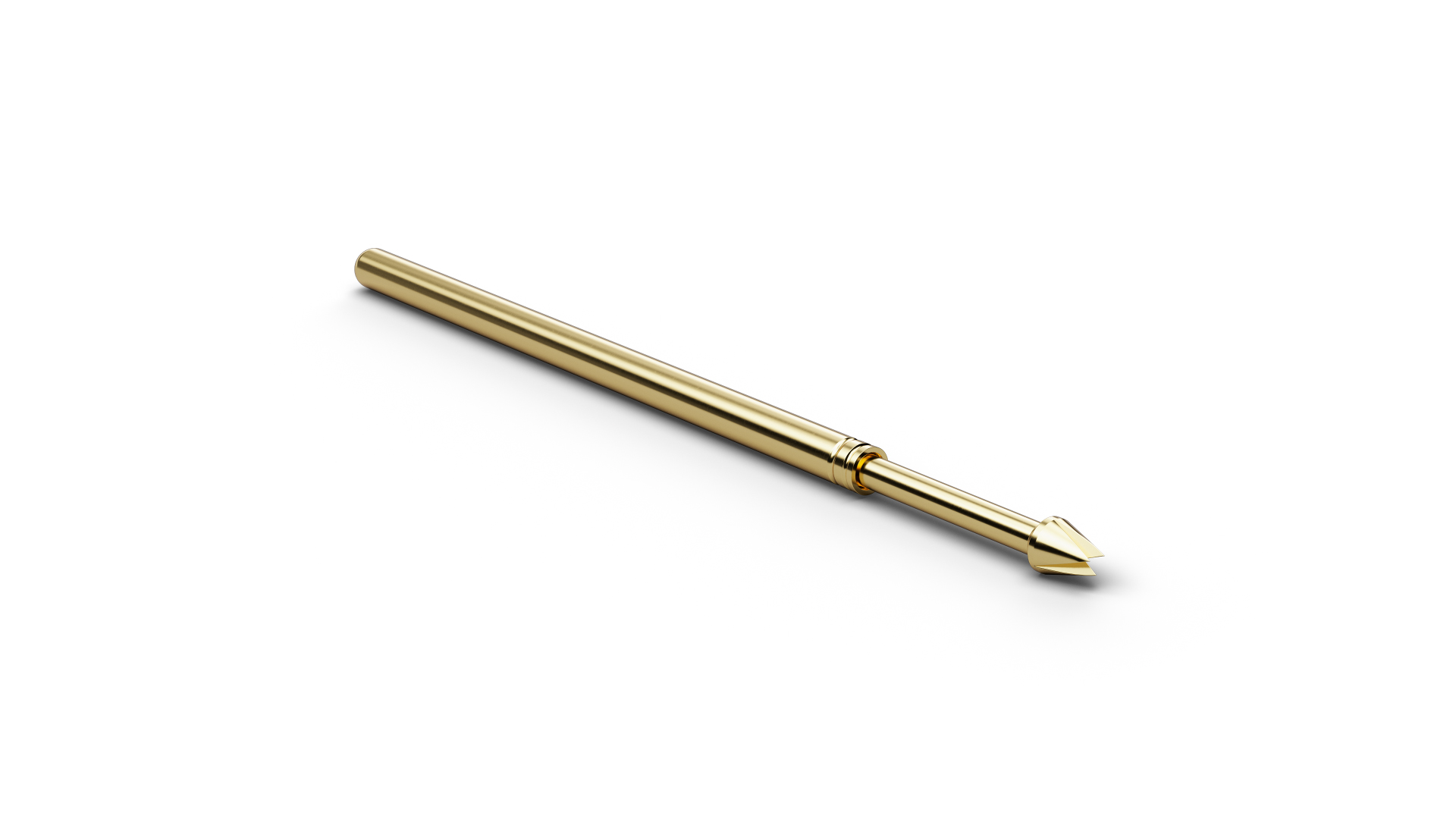

Als Basis Kontaktstift stellt F10035S150L300 (Artikelnummer 1004276) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 35 (3-Punkt-Krone, abgesetzt (selbstreinigend)) verbindet F10035S150L300 den ICT/FCT-Einsatz mit einer Geometrie für Lötpads und Vias. F10035S150L300 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 35 (3-Punkt-Krone, abgesetzt (selbstreinigend)) und einem Kopfdurchmesser von 1,5 mm. F10035S150L300 ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Der Kolben von F10035S150L300 besteht aus Stahl und ist mit Langzeitgold beschichtet.
