Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F767 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 39.5 |
| Herausraghöhe (mm) | 16 |
| Durchmesser Kopfform (mm) | 0.6 |
| Durchmesser Mantel (mm) | 0.78 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 33 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 35 |
| Federkraft (cN) | 165 |
| Federweg empf. (mm) | 6.4 |
| Federweg max. (mm) | 8 |
| Treffergenauigkeit +/- (mm) | 0.05 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 20 |

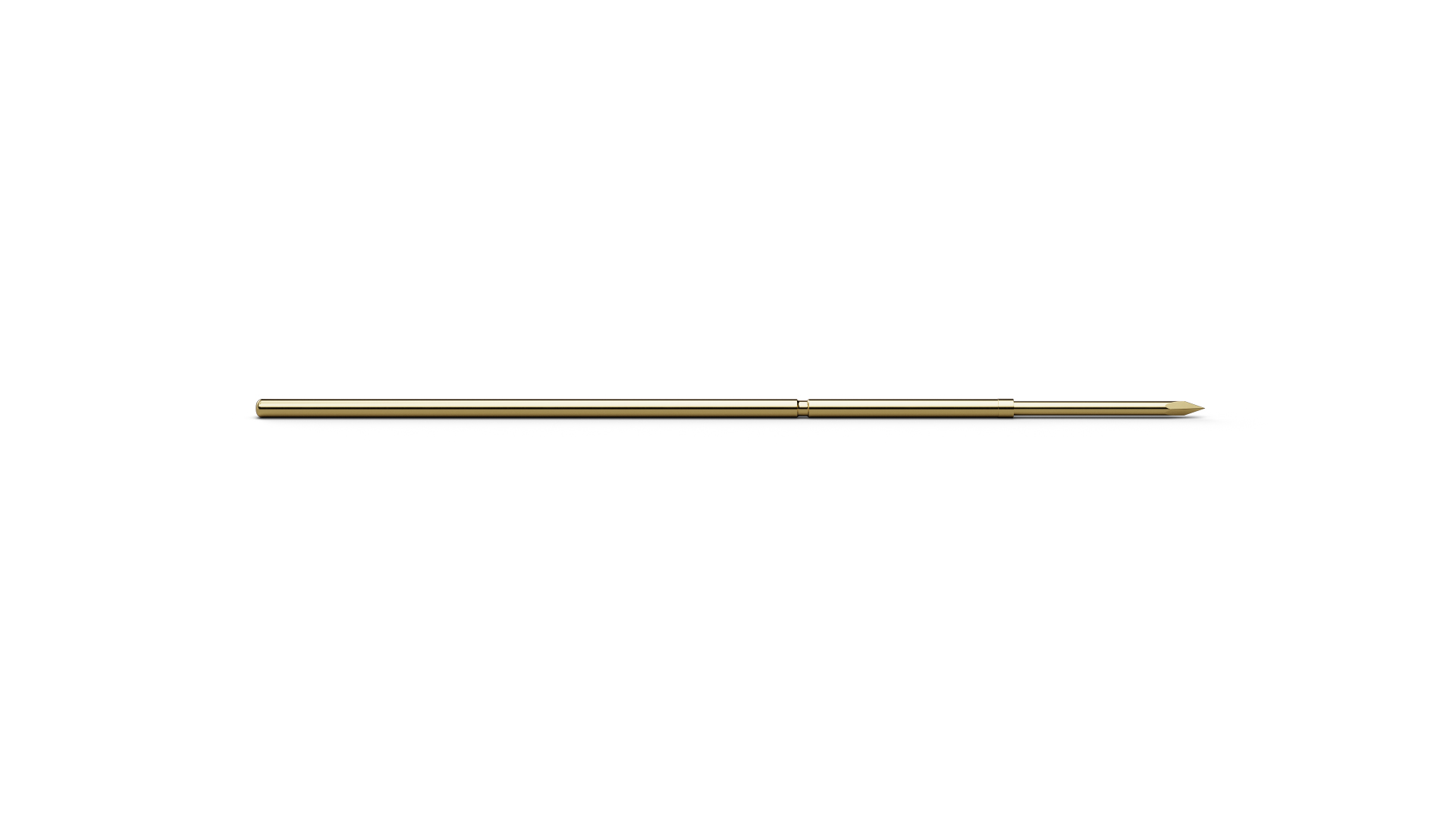

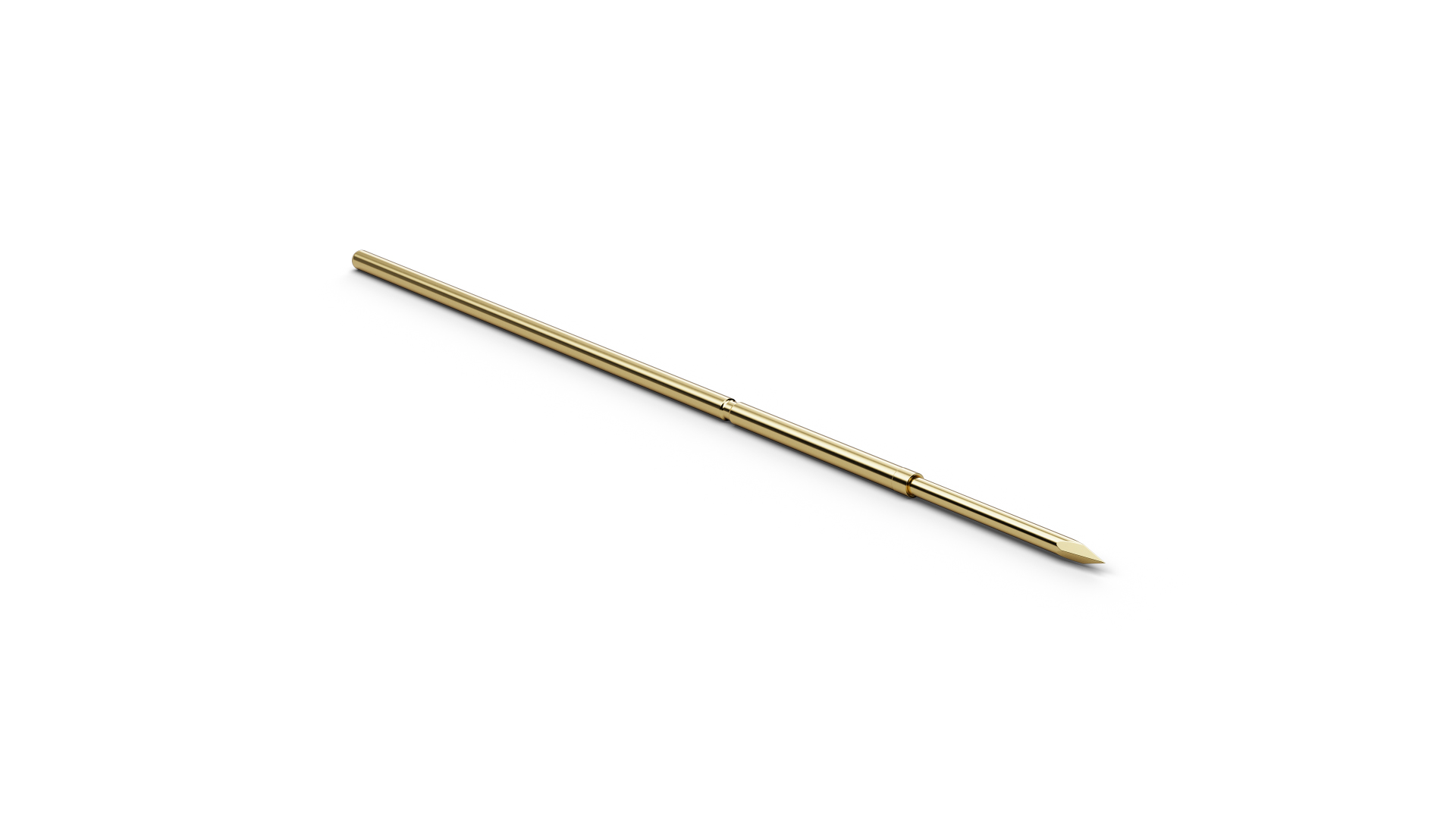

Grafiken
Beschreibung des Produkts
Als Basis Kontaktstift stellt F76733S060L165 (Artikelnummer 1004447) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 33 (Vierkantlanze 38°) verbindet F76733S060L165 den ICT/FCT-Einsatz mit einer Geometrie für Vias und Lötpads, bei denen die Kanten Rückstände und Oxidschichten gezielt aufbrechen können. F76733S060L165 kombiniert ein Raster von 1,27 mm / 50 mil mit Kopfform 33 (Vierkantlanze 38°) und einem Kopfdurchmesser von 0,6 mm. Für F76733S060L165 sind 3 A Dauerstrom und 20 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F76733S060L165 besteht aus Stahl und ist mit Langzeitgold beschichtet.
