Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F885-NO |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | S2 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 56.8 |
| Herausraghöhe (mm) | 22 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 130 |
| Federkraft (cN) | 350 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M2,5 |
| Schlüsselweite (mm) | 2,6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
| Schaltweg (mm) | 1.7 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

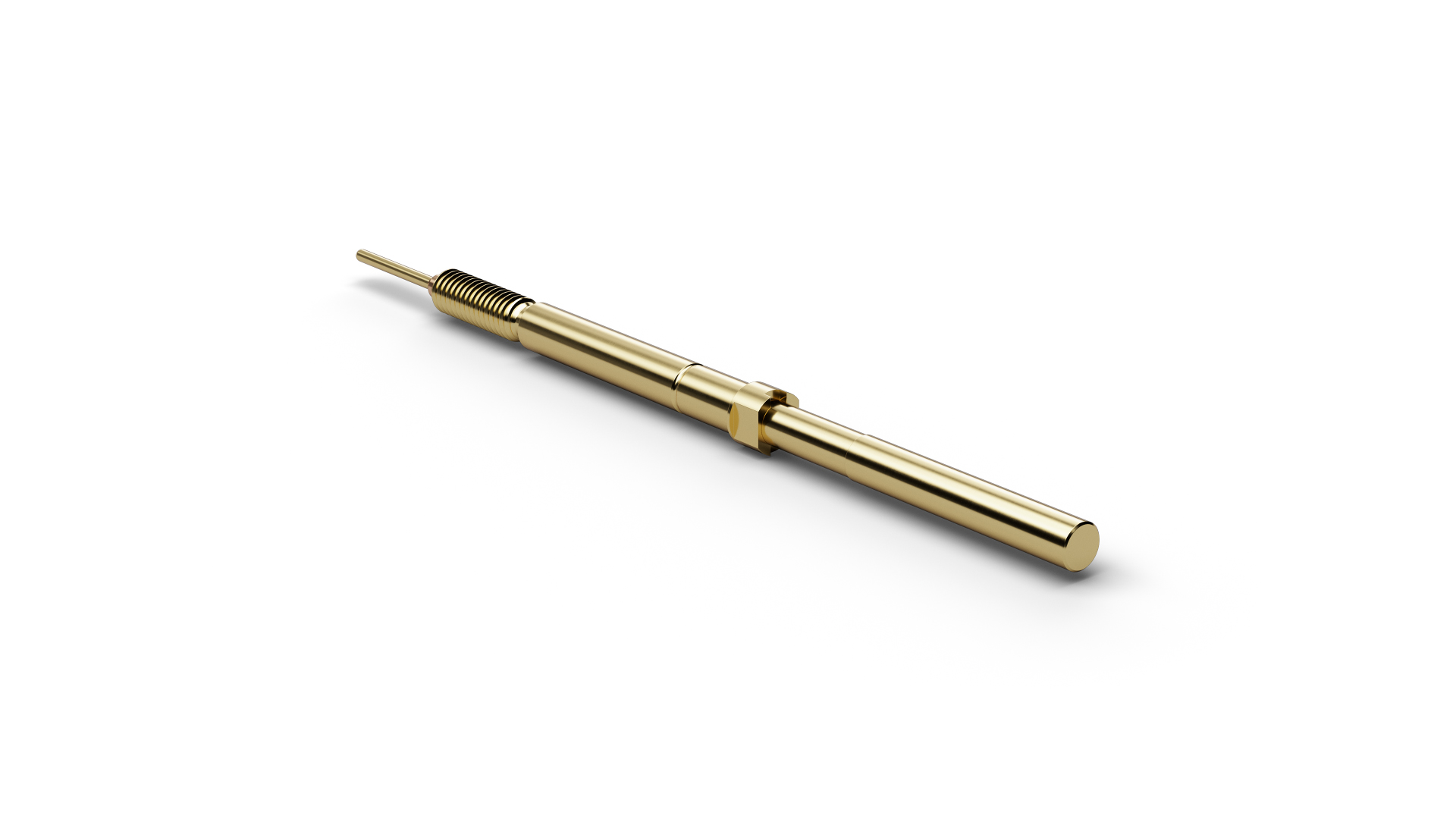

F88517B230G350S2 (Artikelnummer 1004768) gehört zu den Schaltstiften, die bei einem definierten Betätigungsweg ein elektrisches Signal an das Testsystem liefern. F88517B230G350S2 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F88517B230G350S2 ist als NO (Normally Open) spezifiziert. Der Schaltweg von F88517B230G350S2 ist mit 1,7 mm angegeben. F88517B230G350S2 kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 2,3 mm. Für F88517B230G350S2 ist ein Dauerstrom von 10 A angegeben.
