Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF773 |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 27.3 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3 |
| Durchmesser Pressring (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 30 |
| Typ. Durchgangswiderstand (mOhm) | 8 |
Grafiken
Beschreibung des Produkts

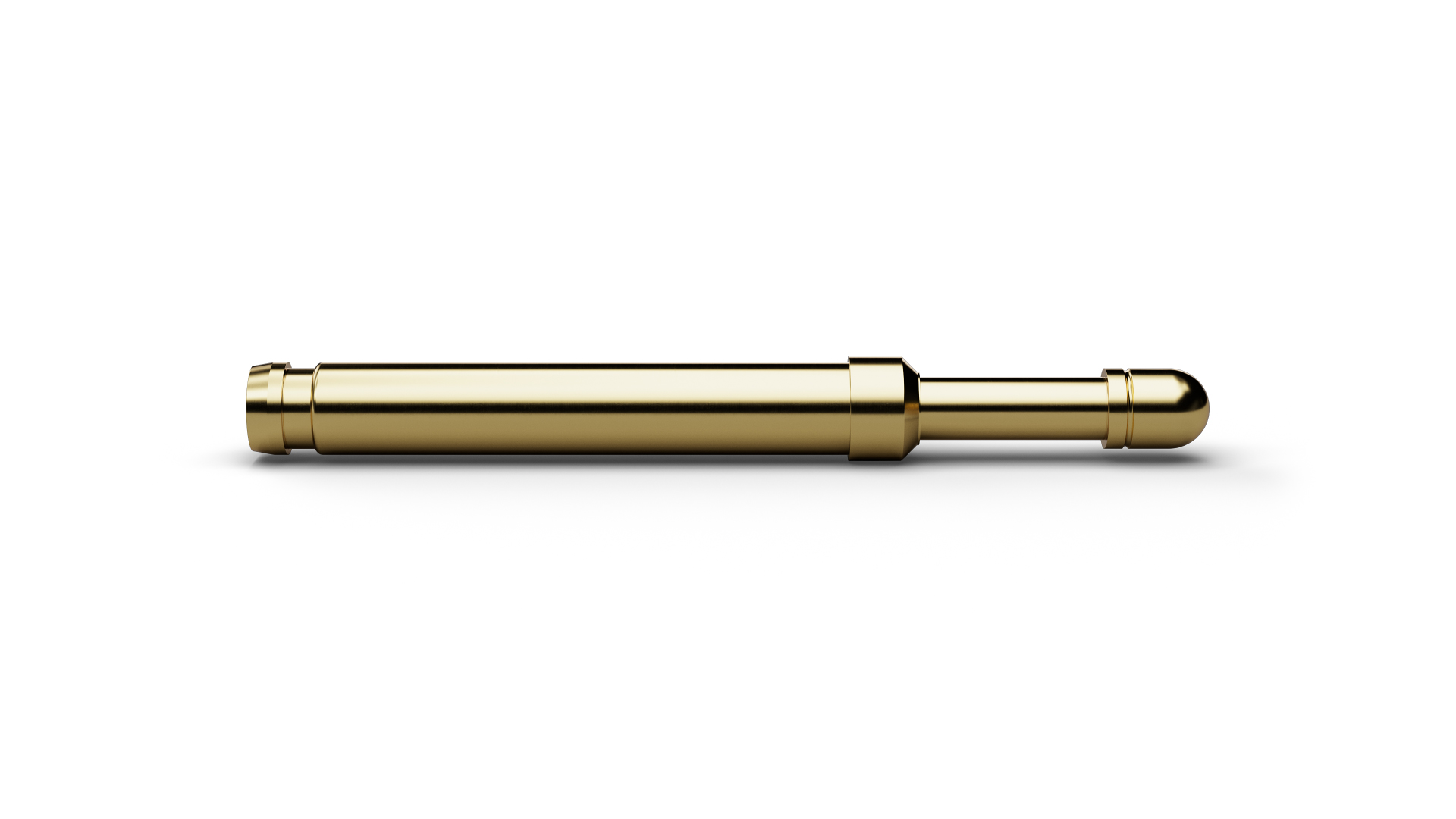

Der Hochstromstift HCF77312B230G300 (Artikelnummer 1005048) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF77312B230G300 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF77312B230G300 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF77312B230G300 ist als Anwendungsbereich Prüfungen in der Leistungselektronik vorgesehen. Für HCF77312B230G300 sind 30 A Dauerstrom und 8 mΩ typischer Durchgangswiderstand angegeben. Bei HCF77312B230G300 besitzt die Kopfform 12 (Kugelkopf, abgesetzt) einen Durchmesser von 2,3 mm.
