Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | H735 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 43.1 |
| Durchmesser Pressring (mm) | 4.3 |
| Durchmesser außen (mm) | 4 |
| Höhe Bund (mm) | 0.3 |
| Gewinde Innen | 3,0 |
| Materialien und Oberflächen | |
|---|---|
| Werkstoff, Beschichtung | Messing, Gold |
| Mechanische Spezifikationen | |
|---|---|
| Gewinde Innen | 3,0 |
| Anschluss | Lötanschluss |
Grafiken
Beschreibung des Produkts

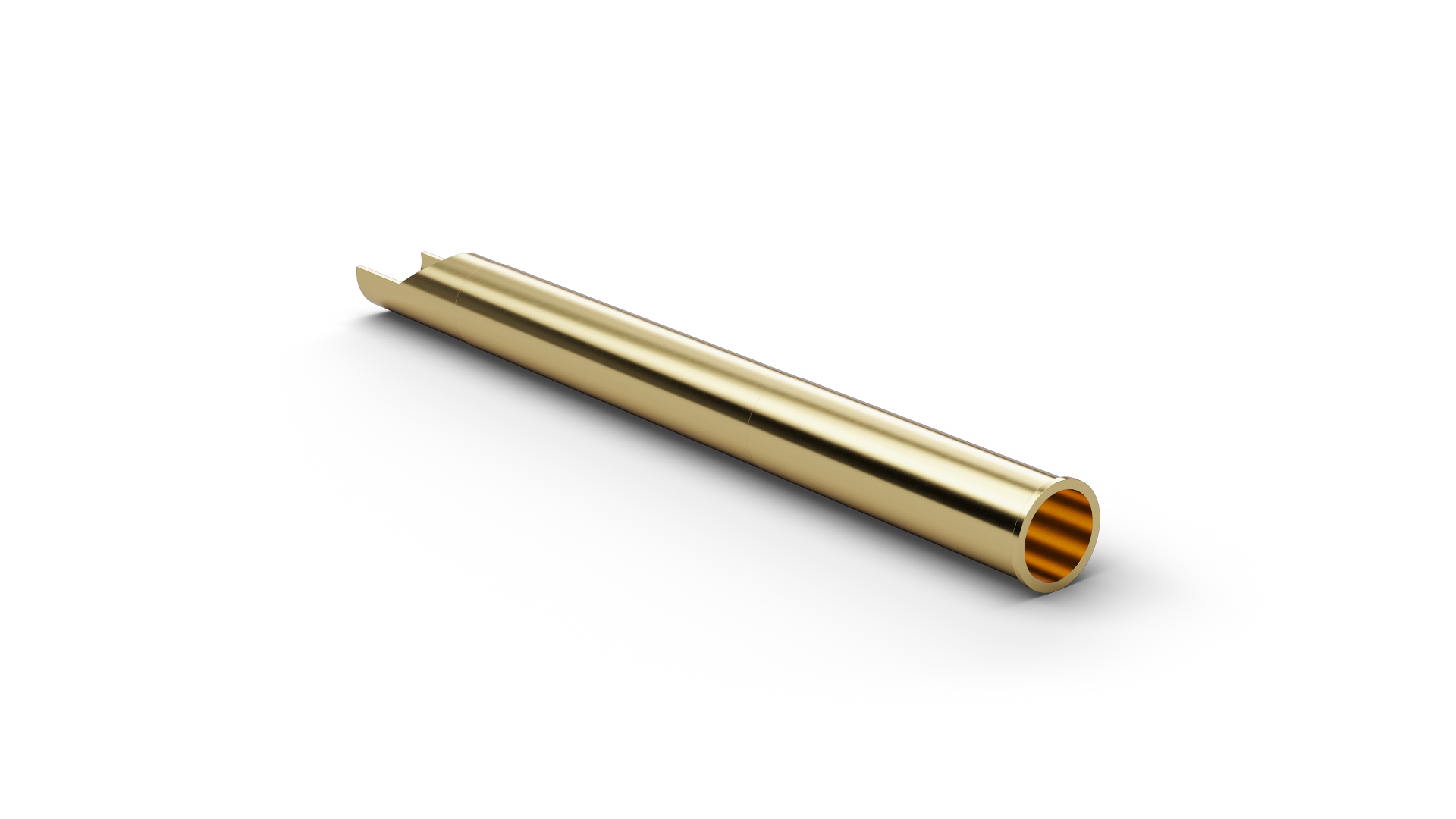

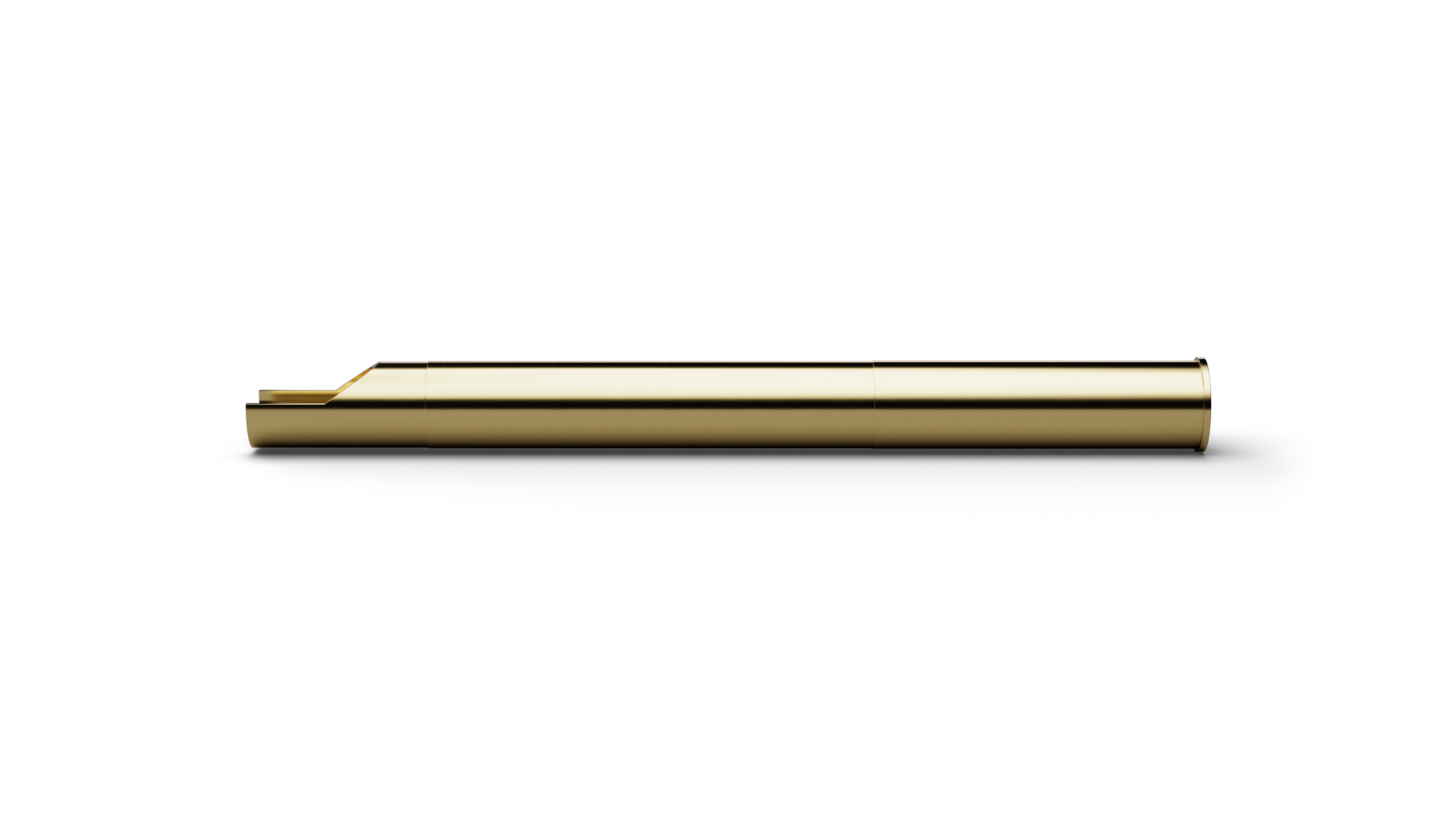

H735LA (Artikelnummer 1005065) ist eine Hülse für den passenden Hochstromstift und definiert dessen Einbaulage im Prüfadapter. Als Hülse führt und positioniert H735LA den passenden Kontaktstift; je nach Ausführung übernimmt die Hülse zusätzlich die elektrische Anbindung oder Isolation und ermöglicht einen kontrollierten Stiftwechsel bei Wartung. Für H735LA sind vor allem die passende Stiftfamilie, die Einbaumaße und – sofern relevant – Anschluss- oder Isolationsausführung entscheidend.
