Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | VF100 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 69.5 |
| Herausraghöhe (mm) | 40.5 |
| Durchmesser Kopfform (mm) | 1.9 |
| Durchmesser Mantel (mm) | 2 |
| Durchmesser Kragen (mm) | 2.2 |
| Durchmesser Pressring (mm) | 2.2 |
| C-Pinlänge (mm) | 11.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 120 |
| Federkraft (cN) | 1500 |
| Federweg empf. (mm) | 5 |
| Federweg max. (mm) | 5.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2X0,25 |
| Schlüsselweite (mm) | 1,8 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

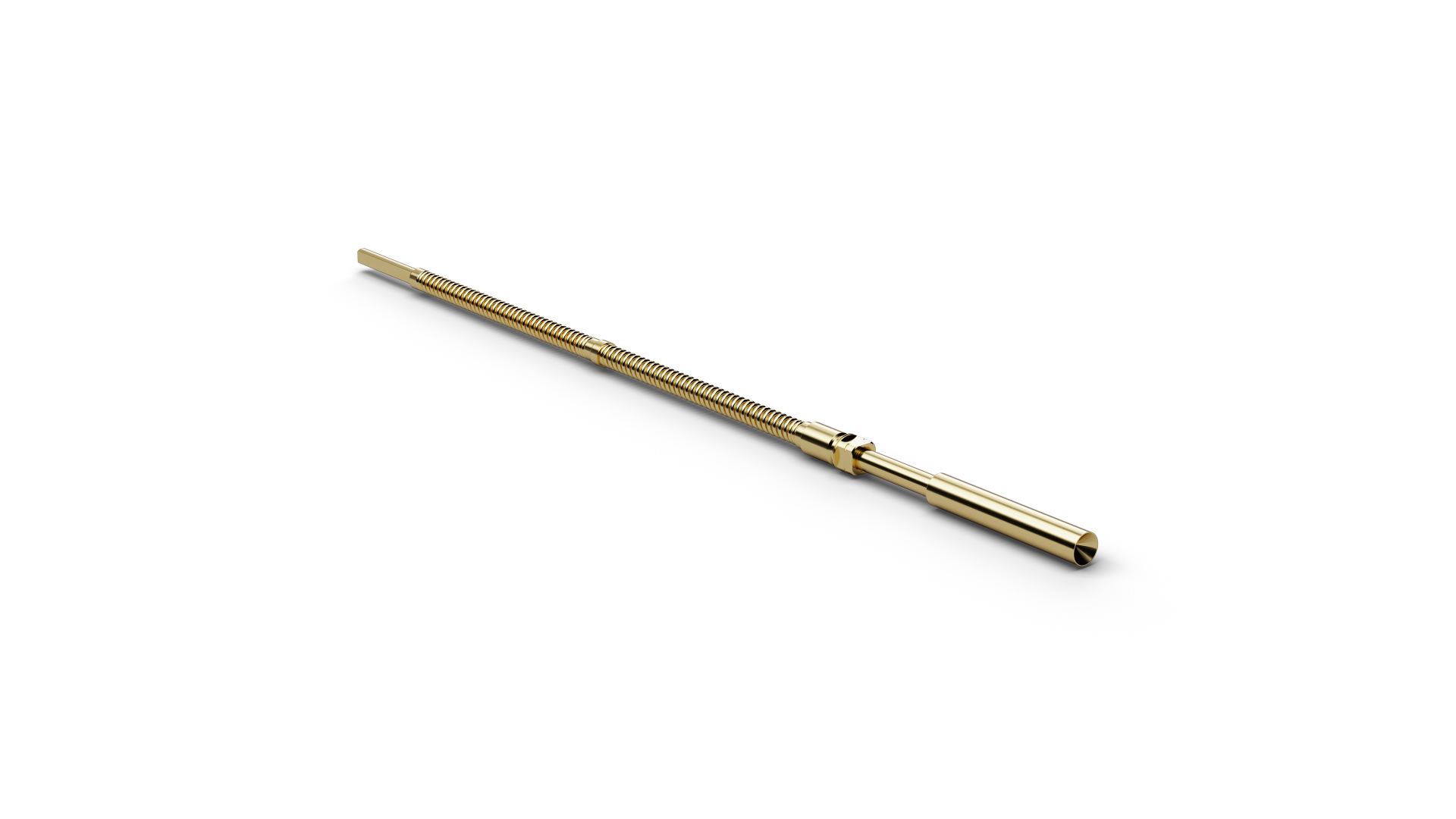

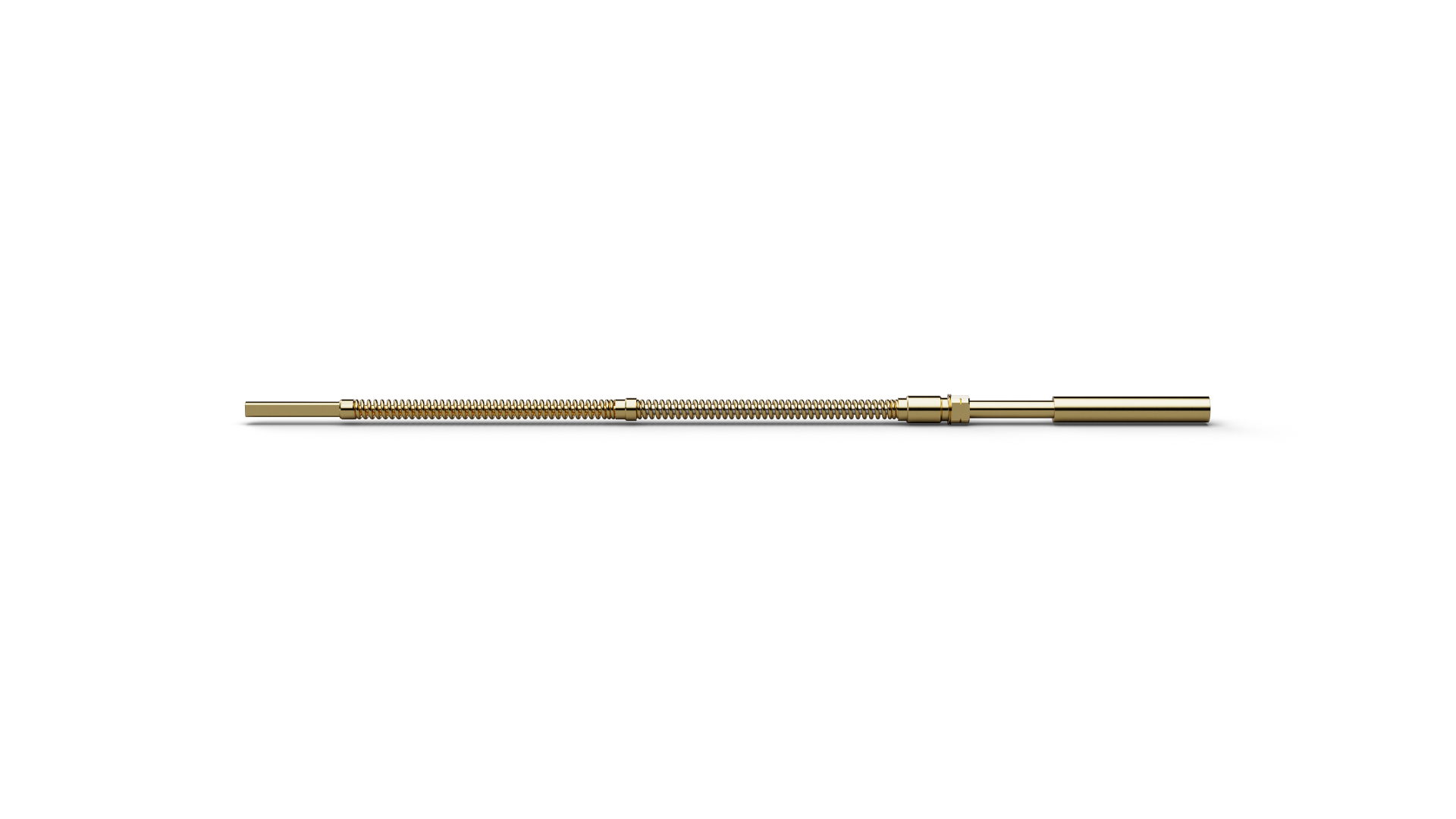

Der Verraststift VF10005B190G15 (Artikelnummer 1005075) ist für den Push-Back- beziehungsweise Verrasttest von Terminals in Steckergehäusen ausgelegt. Mit VF10005B190G15 lässt sich prüfen, ob ein Terminal im Steckergehäuse sicher verrastet bleibt und beim Kontaktieren nicht unzulässig zurückgeschoben wird. Für VF10005B190G15 ist eine Treffergenauigkeit von ±0,1 mm angegeben. Für VF10005B190G15 sind 5 A Dauerstrom und 30 mΩ typischer Durchgangswiderstand angegeben. Zur Montage besitzt VF10005B190G15 das Gewinde M2 x 0,25. Bei VF10005B190G15 beträgt das Raster 2,54 mm / 100 mil.
