Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | VF3 |
| Raster (mm / mil) | 3,00 / 118 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 69.7 |
| Herausraghöhe (mm) | 34.8 |
| Durchmesser Kopfform (mm) | 3 |
| Durchmesser Mantel (mm) | 2.19 |
| Durchmesser Kragen (mm) | 2.6 |
| Durchmesser Pressring (mm) | 2.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 100 |
| Federkraft (cN) | 500 |
| Federweg empf. (mm) | 5 |
| Federweg max. (mm) | 5.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2X0,2 |
| Schlüsselweite (mm) | 2,2 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 8 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

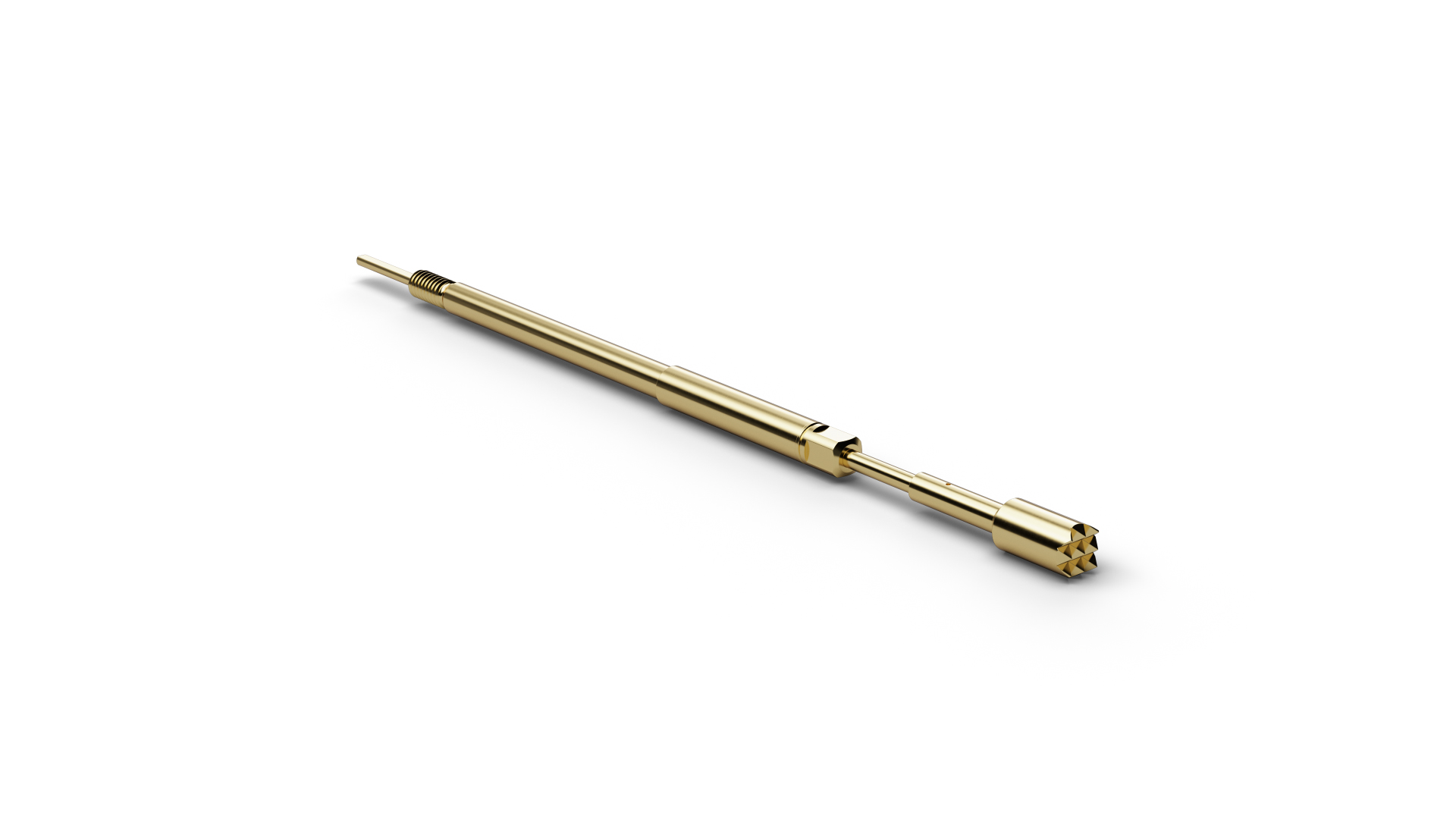

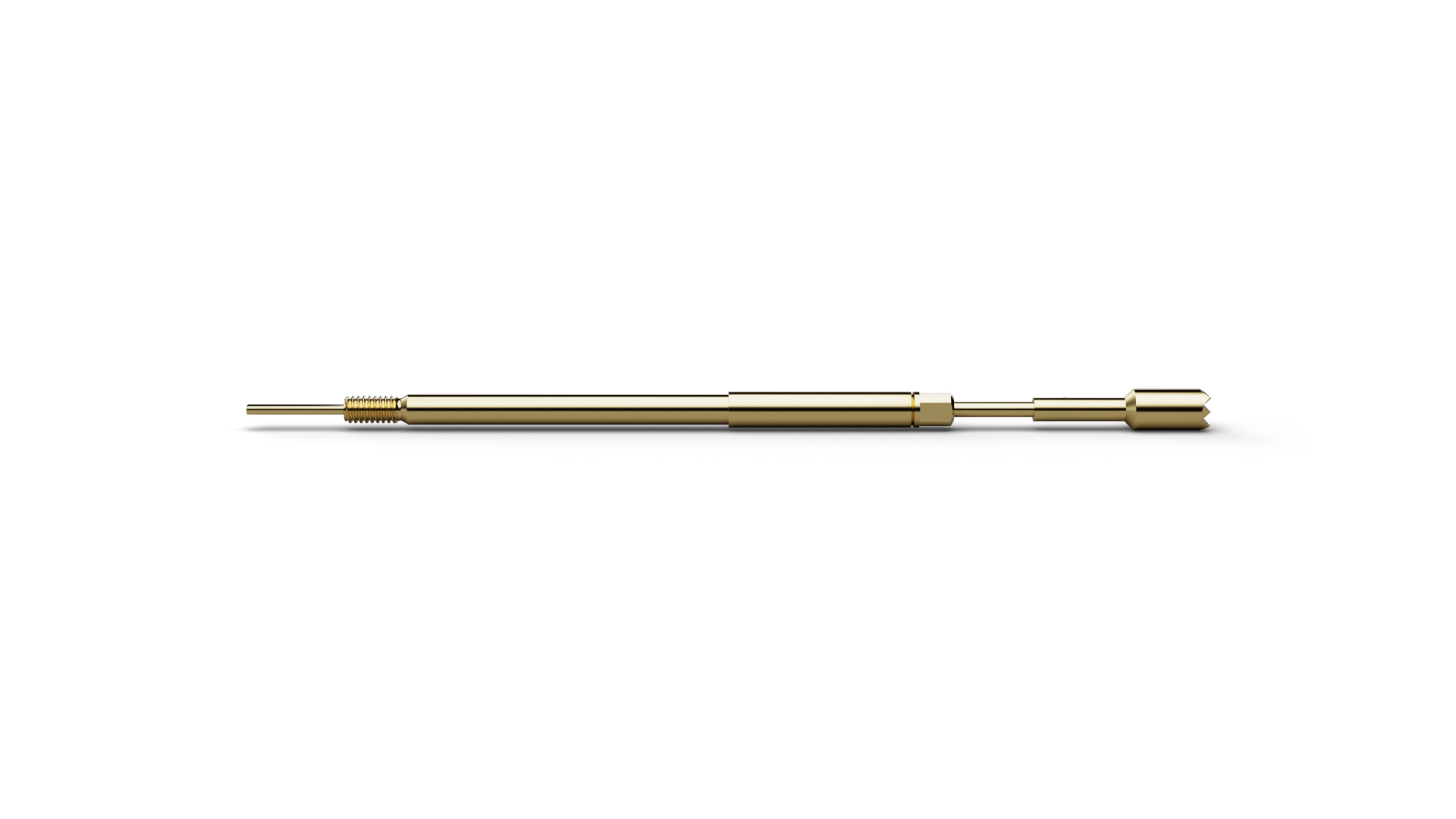

Der Verraststift VF306B300G05 (Artikelnummer 1006281) ist für den Push-Back- beziehungsweise Verrasttest von Terminals in Steckergehäusen ausgelegt. Mit VF306B300G05 lässt sich prüfen, ob ein Terminal im Steckergehäuse sicher verrastet bleibt und beim Kontaktieren nicht unzulässig zurückgeschoben wird. Für VF306B300G05 ist eine Treffergenauigkeit von ±0,1 mm angegeben. Für VF306B300G05 sind 8 A Dauerstrom und 30 mΩ typischer Durchgangswiderstand angegeben. Zur Montage besitzt VF306B300G05 das Gewinde M2 x 0,2. Bei VF306B300G05 beträgt das Raster 3 mm / 118 mil.
