Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | VF3 |
| Raster (mm / mil) | 3,00 / 118 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 69.7 |
| Herausraghöhe (mm) | 34.8 |
| Durchmesser Kopfform (mm) | 2.2 |
| Durchmesser Mantel (mm) | 2.19 |
| Durchmesser Kragen (mm) | 2.6 |
| Durchmesser Pressring (mm) | 2.6 |
| A-Spatendurchmesser (mm) | 2.2 |
| B-Spatenbreite (mm) | 1.2 |
| C-Spatenlänge (mm) | 6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 83 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 300 |
| Federkraft (cN) | 1500 |
| Federweg empf. (mm) | 5 |
| Federweg max. (mm) | 5.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2X0,2 |
| Schlüsselweite (mm) | 2,2 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 8 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

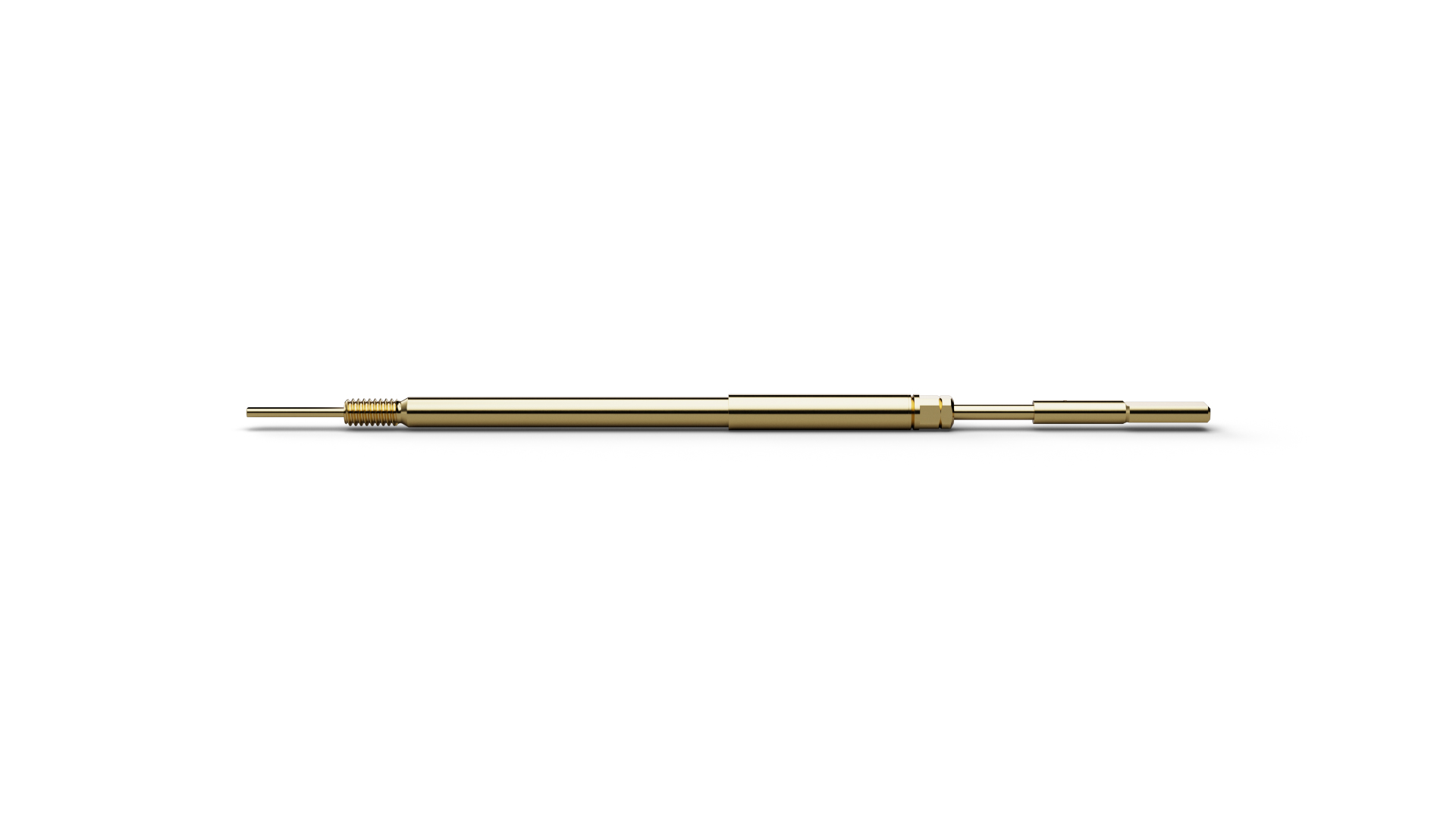

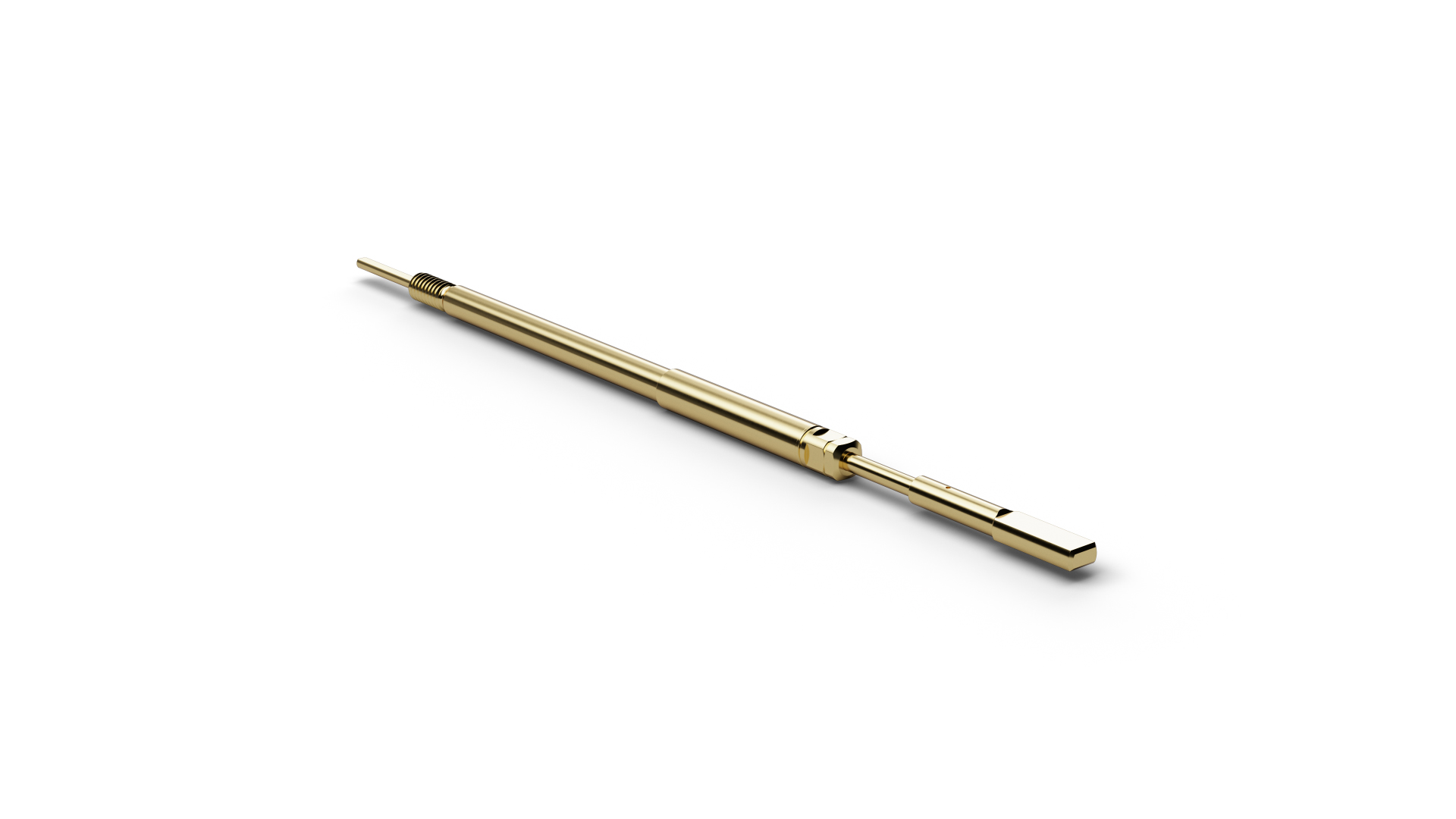

Der Verraststift VF383B0007G15 (Artikelnummer 1006292) ist für den Push-Back- beziehungsweise Verrasttest von Terminals in Steckergehäusen ausgelegt. Mit VF383B0007G15 lässt sich prüfen, ob ein Terminal im Steckergehäuse sicher verrastet bleibt und beim Kontaktieren nicht unzulässig zurückgeschoben wird. Für VF383B0007G15 ist eine Treffergenauigkeit von ±0,1 mm angegeben. VF383B0007G15 ist für 8 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 30 mΩ. Zur Montage besitzt VF383B0007G15 das Gewinde M2 x 0,2. Bei VF383B0007G15 beträgt das Raster 3 mm / 118 mil.
