Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F732SP |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.7 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 0.8 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| A-Pindurchmesser (mm) | 0.8 |
| B-Tellerdurchmesser (mm) | 2.5 |
| C-Pinlänge (mm) | 2.8 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 2,5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

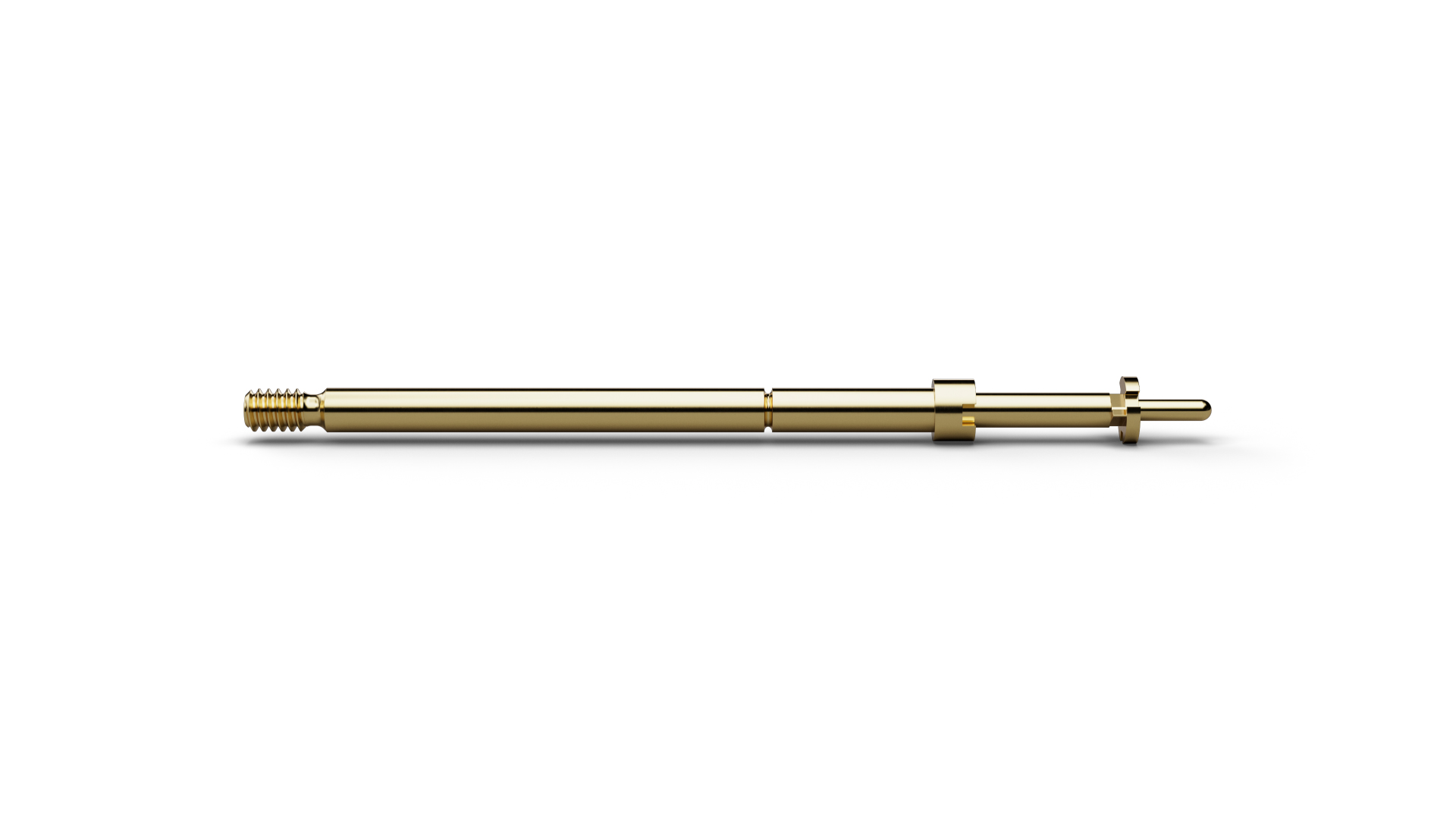

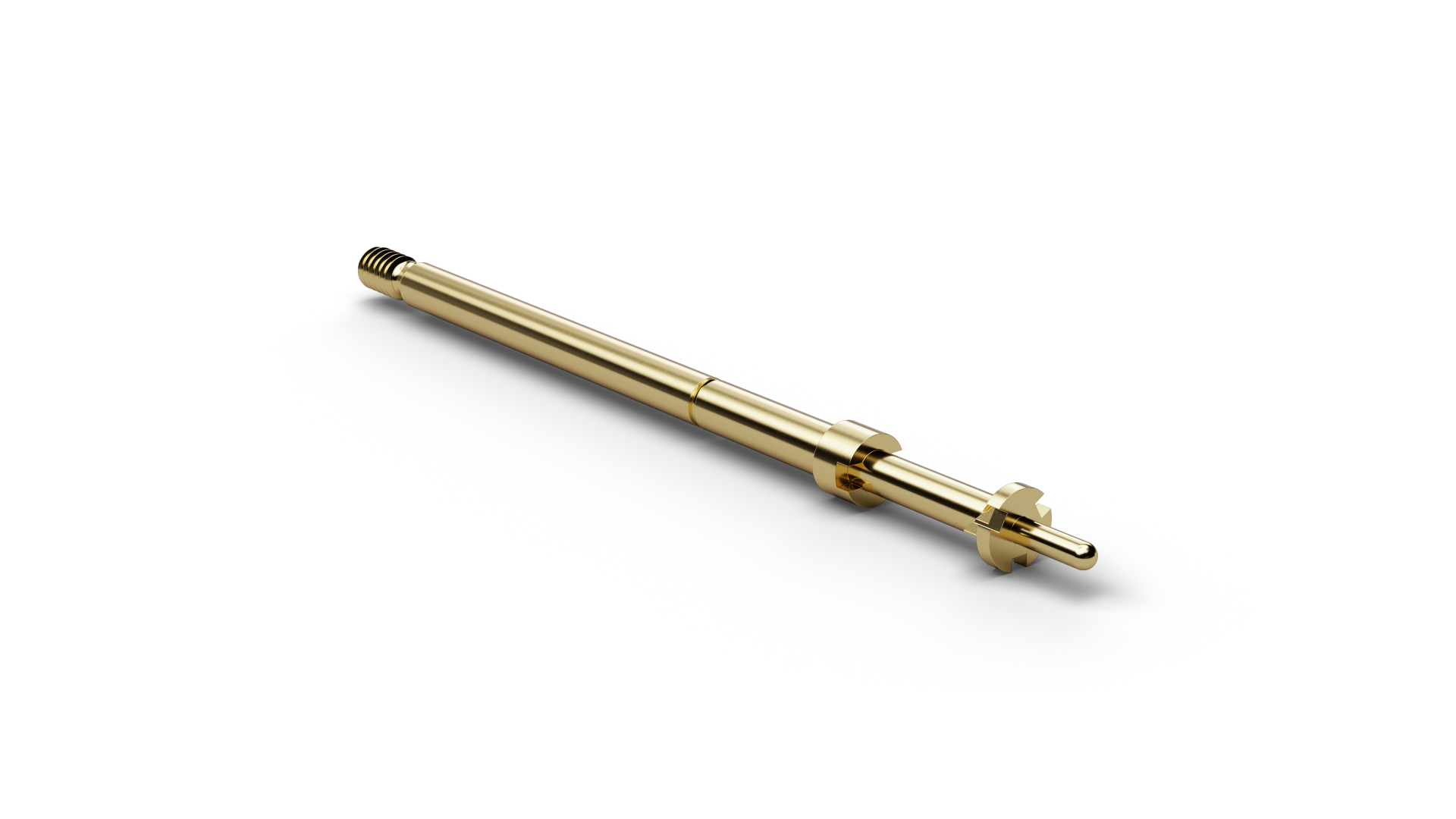

F73211B1001G150SP (Artikelnummer 1006333) ist eine Tellernadel für die definierte Kontaktierung tiefer liegender oder im Gehäuse geführter elektrischer Kontakte. Bei F73211B1001G150SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 0,8 mm, Tellerdurchmesser 2,5 mm, Pinlänge 2,8 mm gekennzeichnet. Bei F73211B1001G150SP treffen ein Raster von 2,54 mm / 100 mil, 150 cN Federkraft und 4 mm empfohlener Federweg zusammen. F73211B1001G150SP ist elektrisch für einen Dauerstrom von 5 A spezifiziert. Der Kolben von F73211B1001G150SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
