Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F732SP |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.2 |
| Herausraghöhe (mm) | 9.8 |
| Durchmesser Kopfform (mm) | 0.65 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| A-Pindurchmesser (mm) | 0.65 |
| B-Tellerdurchmesser (mm) | 2.5 |
| C-Pinlänge (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 2,5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

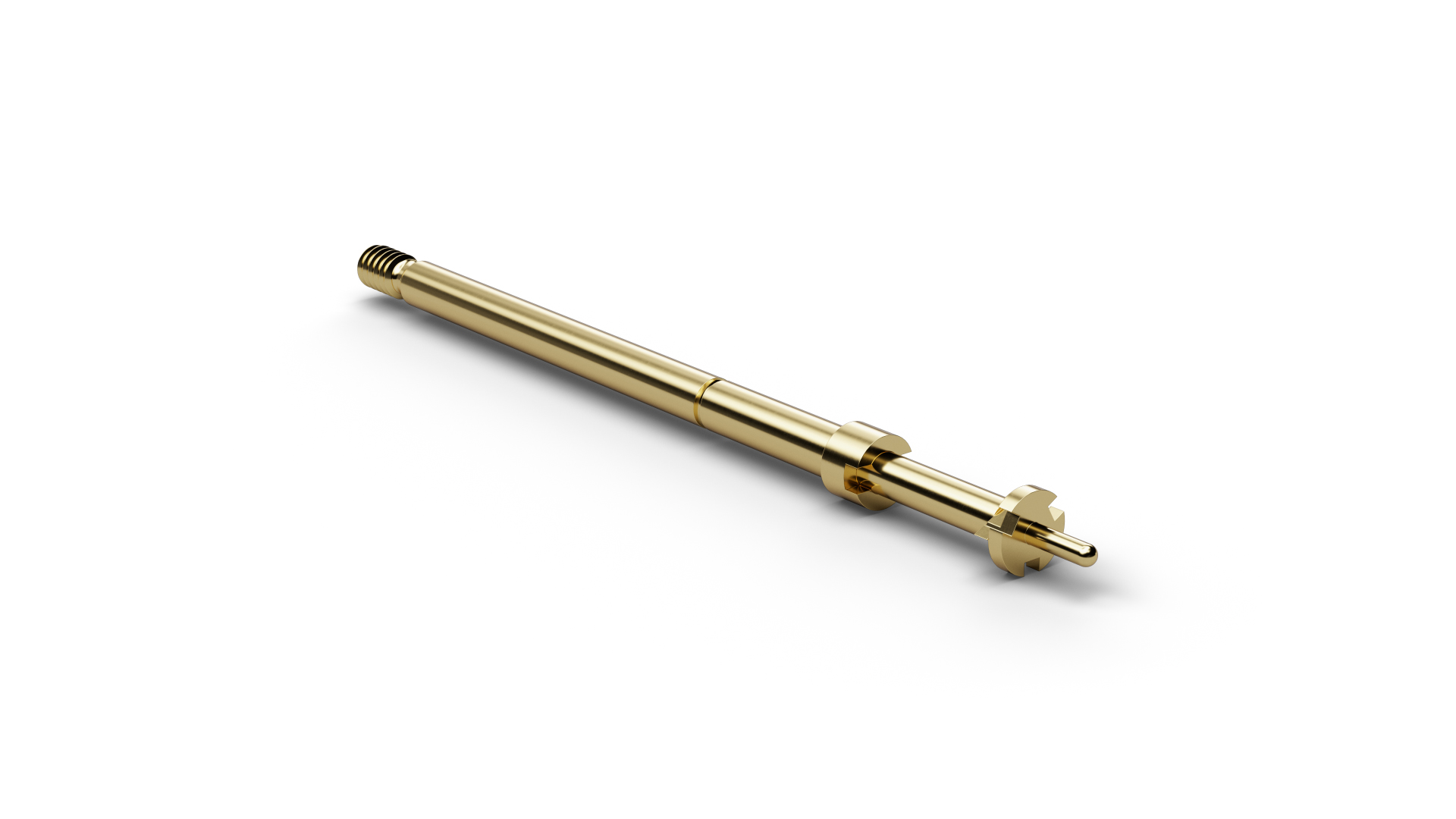

Für Kontaktstellen in Gehäusen und Vertiefungen bietet F73211B1020G300SP (Artikelnummer 1006636) einen flachen Tellerkopf mit definierter Eindringtiefe. Bei F73211B1020G300SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 0,65 mm, Tellerdurchmesser 2,5 mm, Pinlänge 2,3 mm gekennzeichnet. Bei F73211B1020G300SP treffen ein Raster von 2,54 mm / 100 mil, 300 cN Federkraft und 4 mm empfohlener Federweg zusammen. F73211B1020G300SP ist elektrisch für einen Dauerstrom von 5 A spezifiziert. Der Kolben von F73211B1020G300SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
